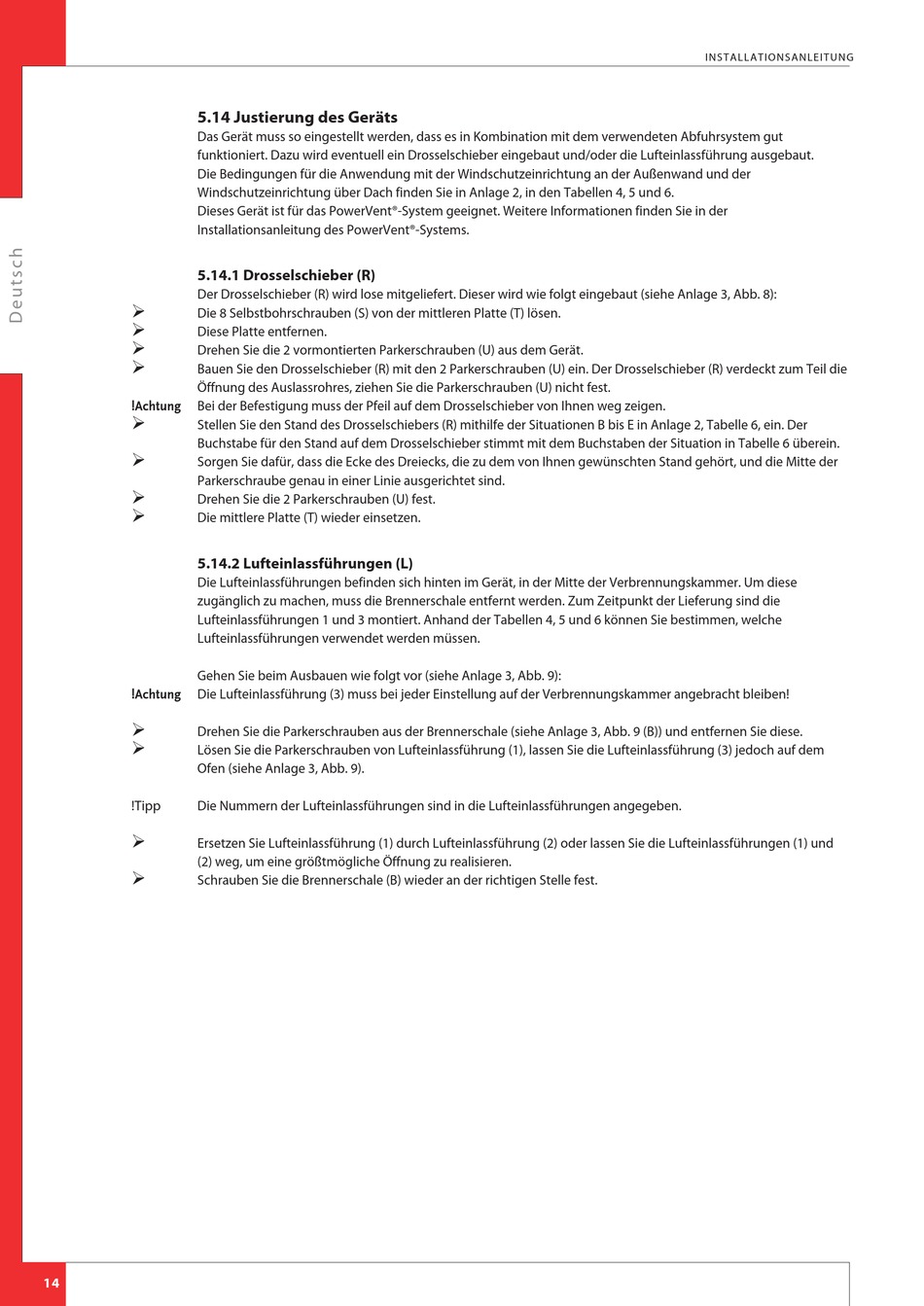

5.14 Justierung des Geräts
Das Gerät muss so eingestellt werden, dass es in Kombination mit dem verwendeten Abfuhrsystem gut
funktioniert. Dazu wird eventuell ein Drosselschieber eingebaut und/oder die Lufteinlassführung ausgebaut.
Die Bedingungen für die Anwendung mit der Windschutzeinrichtung an der Außenwand und der
Windschutzeinrichtung über Dach finden Sie in Anlage 2, in den Tabellen 4, 5 und 6.
Dieses Gerät ist für das PowerVent®-System geeignet. Weitere Informationen finden Sie in der
Installationsanleitung des PowerVent®-Systems.
5.14.1 Drosselschieber (R)
Der Drosselschieber (R) wird lose mitgeliefert. Dieser wird wie folgt eingebaut (siehe Anlage 3, Abb. 8):
Ø
Die 8 Selbstbohrschrauben (S) von der mittleren Platte (T) lösen.
Ø
Diese Platte entfernen.
Ø
Drehen Sie die 2 vormontierten Parkerschrauben (U) aus dem Gerät.
Ø
Bauen Sie den Drosselschieber (R) mit den 2 Parkerschrauben (U) ein. Der Drosselschieber (R) verdeckt zum Teil die
Öffnung des Auslassrohres, ziehen Sie die Parkerschrauben (U) nicht fest.
Bei der Befestigung muss der Pfeil auf dem Drosselschieber von Ihnen weg zeigen.
!Achtung
Ø
Stellen Sie den Stand des Drosselschiebers (R) mithilfe der Situationen B bis E in Anlage 2, Tabelle 6, ein. Der
Buchstabe für den Stand auf dem Drosselschieber stimmt mit dem Buchstaben der Situation in Tabelle 6 überein.
Ø
Sorgen Sie dafür, dass die Ecke des Dreiecks, die zu dem von Ihnen gewünschten Stand gehört, und die Mitte der
Parkerschraube genau in einer Linie ausgerichtet sind.
Ø
Drehen Sie die 2 Parkerschrauben (U) fest.
Ø
Die mittlere Platte (T) wieder einsetzen.
5.14.2 Lufteinlassführungen (L)
Die Lufteinlassführungen befinden sich hinten im Gerät, in der Mitte der Verbrennungskammer. Um diese
zugänglich zu machen, muss die Brennerschale entfernt werden. Zum Zeitpunkt der Lieferung sind die
Lufteinlassführungen 1 und 3 montiert. Anhand der Tabellen 4, 5 und 6 können Sie bestimmen, welche
Lufteinlassführungen verwendet werden müssen.
Gehen Sie beim Ausbauen wie folgt vor (siehe Anlage 3, Abb. 9):
!Achtung Die Lufteinlassführung (3) muss bei jeder Einstellung auf der Verbrennungskammer angebracht bleiben!
Ø
Drehen Sie die Parkerschrauben aus der Brennerschale (siehe Anlage 3, Abb. 9 (B)) und entfernen Sie diese.
Ø
Lösen Sie die Parkerschrauben von Lufteinlassführung (1), lassen Sie die Lufteinlassführung (3) jedoch auf dem
Ofen (siehe Anlage 3, Abb. 9).
!Tipp Die Nummern der Lufteinlassführungen sind in die Lufteinlassführungen angegeben.
Ø
Ersetzen Sie Lufteinlassführung (1) durch Lufteinlassführung (2) oder lassen Sie die Lufteinlassführungen (1) und
(2) weg, um eine größtmögliche Öffnung zu realisieren.
Ø
Schrauben Sie die Brennerschale (B) wieder an der richtigen Stelle fest.
