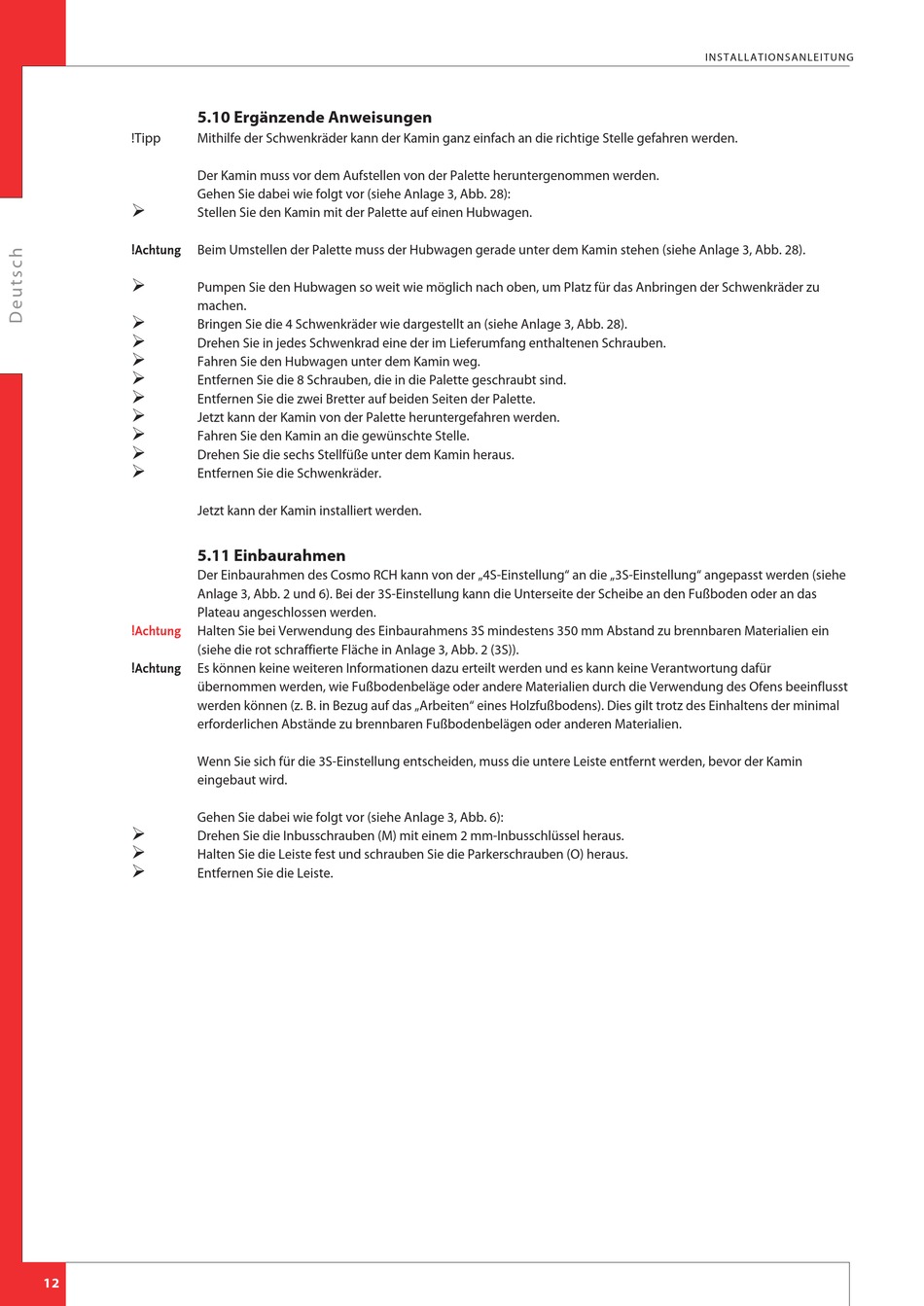

5.10 Ergänzende Anweisungen
!Tipp Mithilfe der Schwenkräder kann der Kamin ganz einfach an die richtige Stelle gefahren werden.
Der Kamin muss vor dem Aufstellen von der Palette heruntergenommen werden.
Gehen Sie dabei wie folgt vor (siehe Anlage 3, Abb. 28):
Ø
Stellen Sie den Kamin mit der Palette auf einen Hubwagen.
!Achtung Beim Umstellen der Palette muss der Hubwagen gerade unter dem Kamin stehen (siehe Anlage 3, Abb. 28).
Ø
Pumpen Sie den Hubwagen so weit wie möglich nach oben, um Platz für das Anbringen der Schwenkräder zu
machen.
Ø
Bringen Sie die 4 Schwenkräder wie dargestellt an (siehe Anlage 3, Abb. 28).
Ø
Drehen Sie in jedes Schwenkrad eine der im Lieferumfang enthaltenen Schrauben.
Ø
Fahren Sie den Hubwagen unter dem Kamin weg.
Ø
Entfernen Sie die 8 Schrauben, die in die Palette geschraubt sind.
Ø
Entfernen Sie die zwei Bretter auf beiden Seiten der Palette.
Ø
Jetzt kann der Kamin von der Palette heruntergefahren werden.
Ø
Fahren Sie den Kamin an die gewünschte Stelle.
Ø
Drehen Sie die sechs Stellfüße unter dem Kamin heraus.
Ø
Entfernen Sie die Schwenkräder.
Jetzt kann der Kamin installiert werden.

5.11 Einbaurahmen

Der Einbaurahmen des Cosmo RCH kann von der „4S-Einstellung" an die „3S-Einstellung" angepasst werden (siehe
Anlage 3, Abb. 2 und 6). Bei der 3S-Einstellung kann die Unterseite der Scheibe an den Fußboden oder an das
Plateau angeschlossen werden.
Halten Sie bei Verwendung des Einbaurahmens 3S mindestens 350 mm Abstand zu brennbaren Materialien ein
!Achtung
(siehe die rot schraffierte Fläche in Anlage 3, Abb. 2 (3S)).
Es können keine weiteren Informationen dazu erteilt werden und es kann keine Verantwortung dafür
!Achtung
übernommen werden, wie Fußbodenbeläge oder andere Materialien durch die Verwendung des Ofens beeinflusst
werden können (z. B. in Bezug auf das „Arbeiten" eines Holzfußbodens). Dies gilt trotz des Einhaltens der minimal
erforderlichen Abstände zu brennbaren Fußbodenbelägen oder anderen Materialien.
Wenn Sie sich für die 3S-Einstellung entscheiden, muss die untere Leiste entfernt werden, bevor der Kamin
eingebaut wird.
Gehen Sie dabei wie folgt vor (siehe Anlage 3, Abb. 6):
Ø
Drehen Sie die Inbusschrauben (M) mit einem 2 mm-Inbusschlüssel heraus.
Ø
Halten Sie die Leiste fest und schrauben Sie die Parkerschrauben (O) heraus.
Ø
Entfernen Sie die Leiste.
