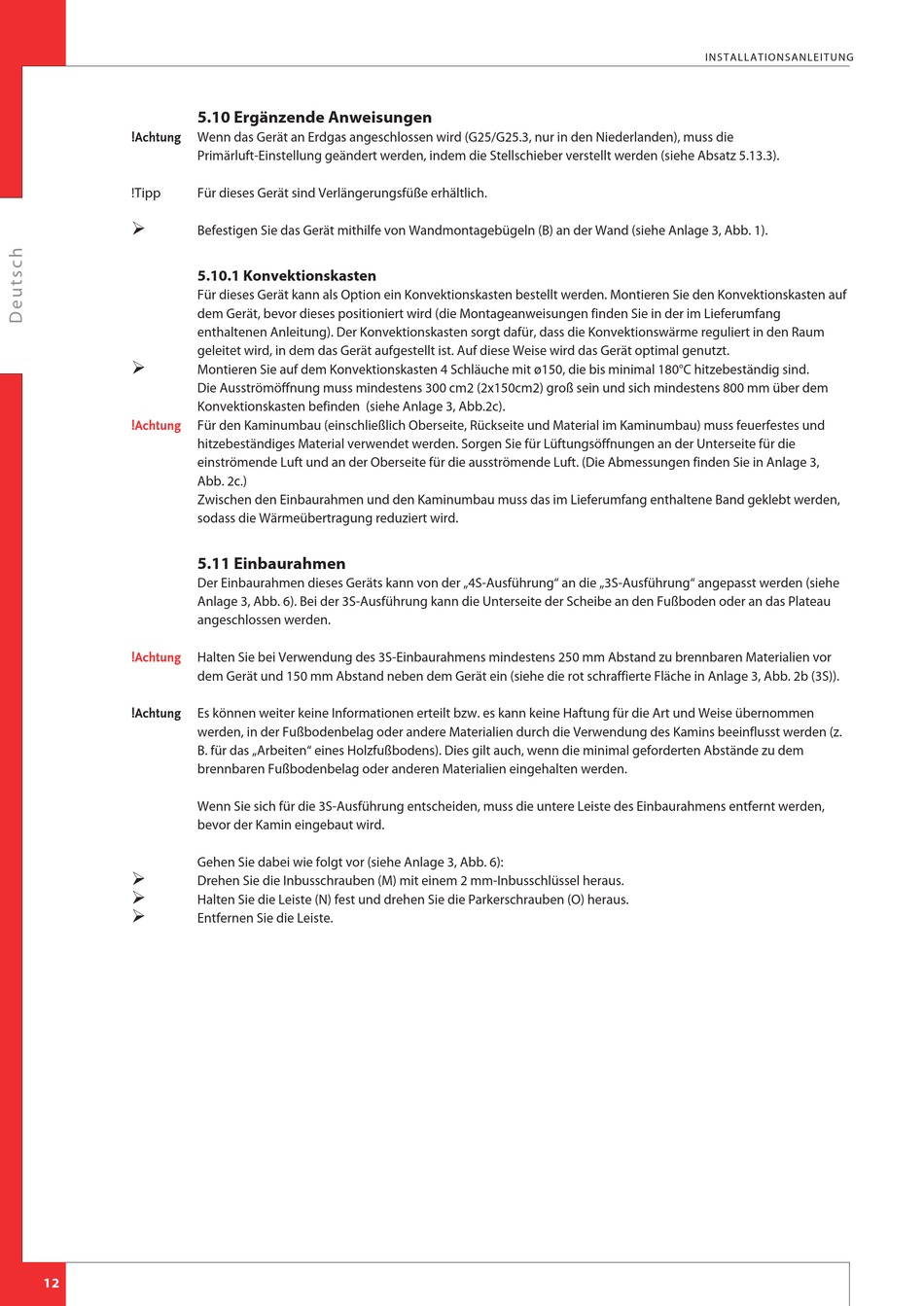

5.10 Ergänzende Anweisungen
!Achtung Wenn das Gerät an Erdgas angeschlossen wird (G25/G25.3, nur in den Niederlanden), muss die
Primärluft-Einstellung geändert werden, indem die Stellschieber verstellt werden (siehe Absatz 5.13.3).
!Tipp Für dieses Gerät sind Verlängerungsfüße erhältlich.
Ø
Befestigen Sie das Gerät mithilfe von Wandmontagebügeln (B) an der Wand (siehe Anlage 3, Abb. 1).

5.10.1 Konvektionskasten

Für dieses Gerät kann als Option ein Konvektionskasten bestellt werden. Montieren Sie den Konvektionskasten auf
dem Gerät, bevor dieses positioniert wird (die Montageanweisungen finden Sie in der im Lieferumfang
enthaltenen Anleitung). Der Konvektionskasten sorgt dafür, dass die Konvektionswärme reguliert in den Raum
geleitet wird, in dem das Gerät aufgestellt ist. Auf diese Weise wird das Gerät optimal genutzt.
Ø
Montieren Sie auf dem Konvektionskasten 4 Schläuche mit ø150, die bis minimal 180°C hitzebeständig sind.
Die Ausströmöffnung muss mindestens 300 cm2 (2x150cm2) groß sein und sich mindestens 800 mm über dem
Konvektionskasten befinden (siehe Anlage 3, Abb.2c).
Für den Kaminumbau (einschließlich Oberseite, Rückseite und Material im Kaminumbau) muss feuerfestes und
!Achtung
hitzebeständiges Material verwendet werden. Sorgen Sie für Lüftungsöffnungen an der Unterseite für die
einströmende Luft und an der Oberseite für die ausströmende Luft. (Die Abmessungen finden Sie in Anlage 3,
Abb. 2c.)
Zwischen den Einbaurahmen und den Kaminumbau muss das im Lieferumfang enthaltene Band geklebt werden,
sodass die Wärmeübertragung reduziert wird.

5.11 Einbaurahmen

Der Einbaurahmen dieses Geräts kann von der „4S-Ausführung" an die „3S-Ausführung" angepasst werden (siehe
Anlage 3, Abb. 6). Bei der 3S-Ausführung kann die Unterseite der Scheibe an den Fußboden oder an das Plateau
angeschlossen werden.
Halten Sie bei Verwendung des 3S-Einbaurahmens mindestens 250 mm Abstand zu brennbaren Materialien vor
!Achtung
dem Gerät und 150 mm Abstand neben dem Gerät ein (siehe die rot schraffierte Fläche in Anlage 3, Abb. 2b (3S)).
Es können weiter keine Informationen erteilt bzw. es kann keine Haftung für die Art und Weise übernommen
!Achtung
werden, in der Fußbodenbelag oder andere Materialien durch die Verwendung des Kamins beeinflusst werden (z.
B. für das „Arbeiten" eines Holzfußbodens). Dies gilt auch, wenn die minimal geforderten Abstände zu dem
brennbaren Fußbodenbelag oder anderen Materialien eingehalten werden.
Wenn Sie sich für die 3S-Ausführung entscheiden, muss die untere Leiste des Einbaurahmens entfernt werden,
bevor der Kamin eingebaut wird.
Gehen Sie dabei wie folgt vor (siehe Anlage 3, Abb. 6):
Ø
Drehen Sie die Inbusschrauben (M) mit einem 2 mm-Inbusschlüssel heraus.
Ø
Halten Sie die Leiste (N) fest und drehen Sie die Parkerschrauben (O) heraus.
Ø
Entfernen Sie die Leiste.
