LEYBOLD 80 Gebrauchsanleitung Seite 54

Bedienung
Funktionen 24VDC Ausgang Vorvakuumpumpe (X206, X210, X211) (Backing pump)
Funk tions -
code Funktion
0 Immer Aus
19 Immer Ein
34 Startbefehl

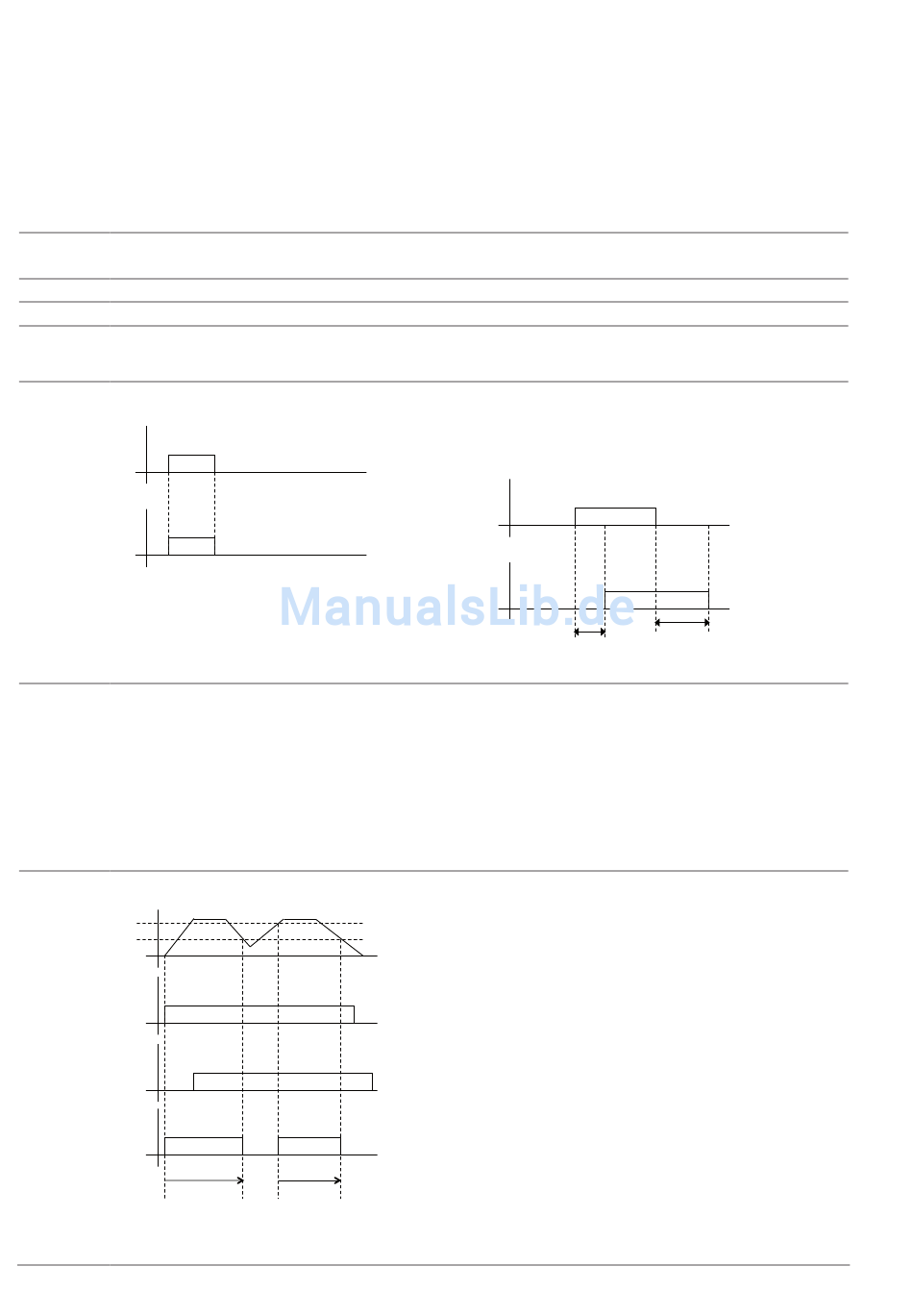

Zustandsdiagramm Startbefehl 34
Zustandsdiagramm für Funktionscode 18, 27, 31, 33, 34
Status-,
Steuerwort Bit
Zubehöranschluss
Verzögerungszeiten = 0
Es kann zusätzlich eine Ein-/Ausschaltverzögerungszeit eingestellt
werden. Die Verzögerungszeit wird in ms angegeben.
Status-,
35 Stromabhängig
Steuerwort Bit
Zubehöranschluss
Einschaltverzögerungszeit > 0
Zustandsdiagramm Stromabhängig (35) Zustandsdiagramm für Funktionscode 35
I
Obere Grenze
Untere Grenze
Steuerwort Bit 00
Statuswort Bit 10
Ausgang
Hochlauf
(max. Strom):
Vorpumpe dreht
54 300554859_001_C0 - 11/2016 - © Leybold
Zustandsdiagramm für Funktionscode 18, 27, 31, 33, 34
Steuerwort Bit
Der Ausgang ist immer deaktiviert
Der Ausgang ist immer aktiviert
Default: Der Ausgang ist aktiv bei Start.
einstellbarer Parameter: Einschaltverzögerung
Zubehöranschluss
einstellbarer Parameter: Ausschaltverzögerung
Es kann zusätzlich eine Ein-/Ausschaltverzögerungszeit eingestellt
Es kann zusätzlich eine Ein-/Ausschaltverzögerungszeit eingestellt
werden. Die Verzögerungszeit wird in ms angegeben.
werden. Die Verzögerungszeit wird in ms angegeben.
Steuerwort Bit
Zubehöranschluss
Stromabhängiges Einschalten der Vorpumpe
1. Beim Hochlaufen der Pumpe auf Nenndrehzahl ist der Ausgang gesetzt, bis die unte-
re Stromgrenze unterschritten wird.
2. Der Ausgang wird gesetzt, wenn Startbefehl aktiv, Pumpe im Normalbetrieb und der
Strom die obere Grenze überschreitet. Wird die untere Grenze unterschritten, wird der
Ausgang wieder zurückgesetzt.
Ausschaltverzögerungszeit > 0
3. Wird das Startsignal zurück genommen, wird der Ausgang zurück gesetzt.
einstellbarer Parameter: obere Grenze (Einheit 0,1 A)
einstellbarer Parameter: untere Grenze (Einheit 0,1 A)
TMPwird belastet
(Strom steigt):
Vorpumpe dreht
Status-,
Verzögerungszeiten = 0
Status-,
Ausschaltverzögerungszeit > 0
Einschaltverzögerungszeit > 0
