1. Sicherheitshin weise
Bitte lesen Sie vor Inbetrieb-
nahme des Werkzeugs die in
dieser Bedienungs anlei tung
aufgeführten Informatio nen
aufmerksam durch. Sie geben wichtige
Hinweise für Ihre Sicherheit sowie für
den Gebrauch und die Wartung des
Werkzeuges.
Dieses Feindrehwerkzeug ist für das
Aus spindeln von Bohrungen in metalli­
schen Werkstoffen konzipiert. Spezi fische
Hin weise für die Zerspanung einzel­
ner metallischer Werkstoffe sind nicht
Grund lage dieser Bedienungs anleitung.
Jegliche an dere Verwendung ist unzuläs­
sig und möglicherweise gefährlich. Der
Hersteller kann nicht für Schäden ver­
antwortlich gemacht werden, die durch
unsachgemäßen Ge brauch verursacht
werden. Ein beschädigtes Werkzeug kann
Ihre Sicherheit gefährden und ist sofort
außer Betrieb zu nehmen. Nehmen Sie
ggf. Rücksprache mit dem Hersteller.
Dieses Werkzeug entspricht den vorge­
schriebenen Sicher heitsbestimmungen.
Reparaturen dürfen nur von Fachkräften
durchgeführt werden. Durch unsachge­
mäße Reparaturen können erhebliche
Ge fahren für den Benutzer entstehen.
Garantie­ und Gewährleistungen kön­
nen nur bei Verwendung von Original­
Wohlhaupter­Ersatz­ und ­Zubehörteilen
übernommen werden.
Bewahren Sie die Bedienungs anlei tung
sorgfältig für künftige Anwen dungen auf.

2. Anwendung

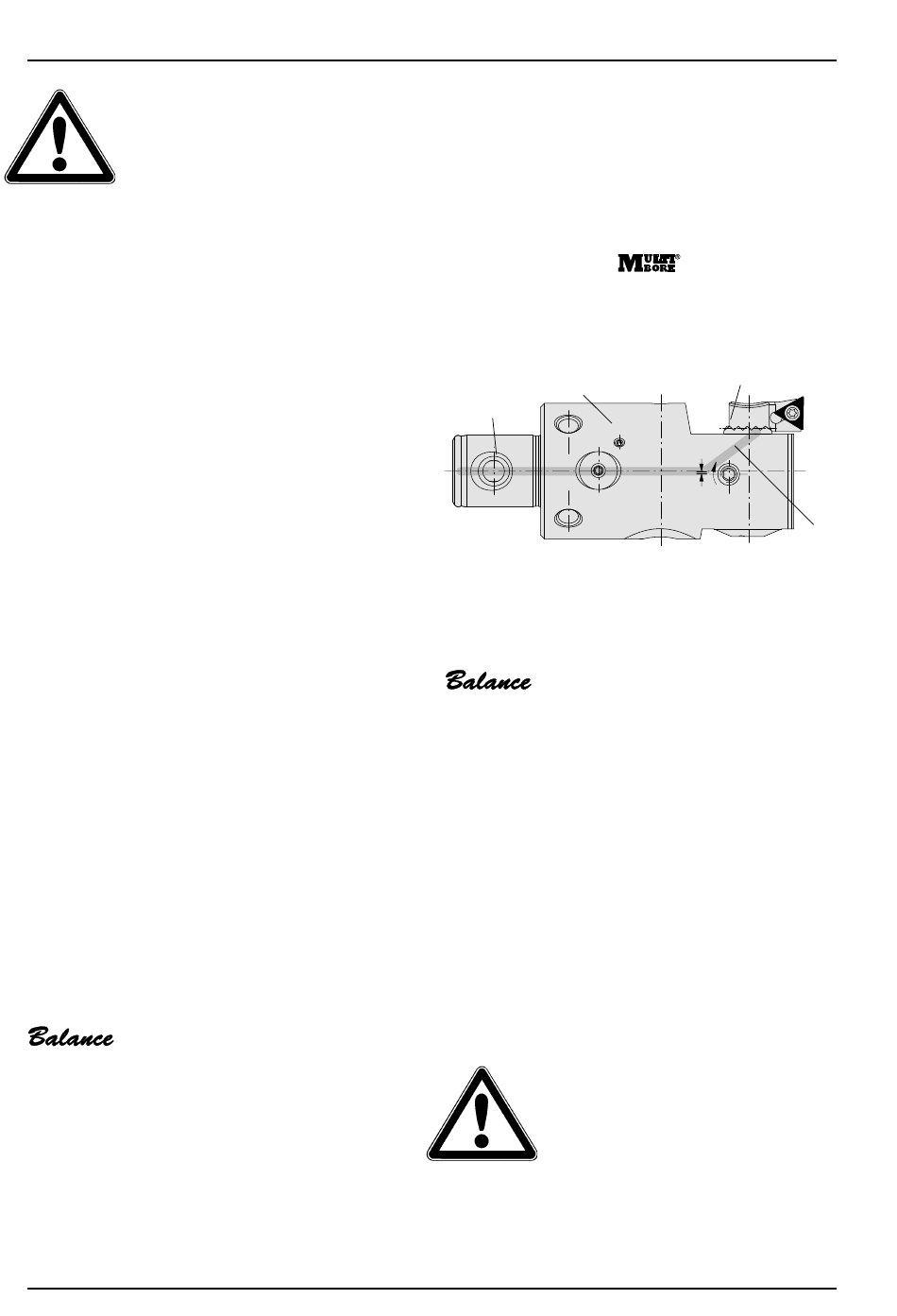

Die Ausdrehwerkzeuge der Baureihe
digital sind zur Bearbeitung
von Prä zisionsbohrungen von
Ø 50,0 – 205 mm. Die Baureihe besteht
aus 6 Einzelwerkzeugen ①, die mit Plat­
tenhaltern ② für verschiedene Wende­
schneidplatten bestückt werden können.
4
Alle Werkzeuge sind mit einer Digital ­
anzei ge und einem automatischen
Un wucht ausgleich ausgestattet. Ab dem
Ausdreh­Ø 65 mm sind die Feindreh­
werkzeuge in Alu­Line Leichtbauweise
gefertigt.
Alle Werkzeuge dieser Baureihe haben
eine Wohl haupter
stelle ③ , innere Kühlschmierstoffzufuhr ④
bis zur Schneide und sind für Minimal­
mengen schmierung geeignet.
①
③

3. Wuchtung

Die Ausdrehwerkzeuge der Baureihe
digital sind bei jeder Durch­
messer einstellung automatisch gewuch­
tet. Die üblicherweise entstehende
Un wucht beim Verstellen des Schneiden­
trägers wird durch einen Massen aus­
gleich im Werk zeug auf ein Minimum
reduziert.
Eine eventuell notwendige Feinwuchtung
kann am Komplettwerkzeug mit Ge win ­
destiften, die von außen in Verlän gerun­
gen/Reduzierungen eingeschraubt wer­
den, vorgenommen werden. So kann die
auf das Komplettwerkzeug bezogene
Restunwucht für verschiedene Güte stu­
fen Q in Abhängigkeit von der Betriebs­
drehzahl einfach erreicht werden.
An diesem Ausdrehwerkzeug
dürfen keine Wuchtflächen
oder -Bohrungen zusätzlich
angebracht werden!
Die max. zulässige Restunwucht des
Maschinenherstellers ist zu beachten,
ggf. Komplettwerkzeug wuchten.
­Verbindungs ­
②
④
