3.5 BELEGUNG DER CC TALK ANSCHLÜSSE
IN DER VERSION CC TALK SIND FOLGENDE ANSCHLÜSSE VORHANDEN:

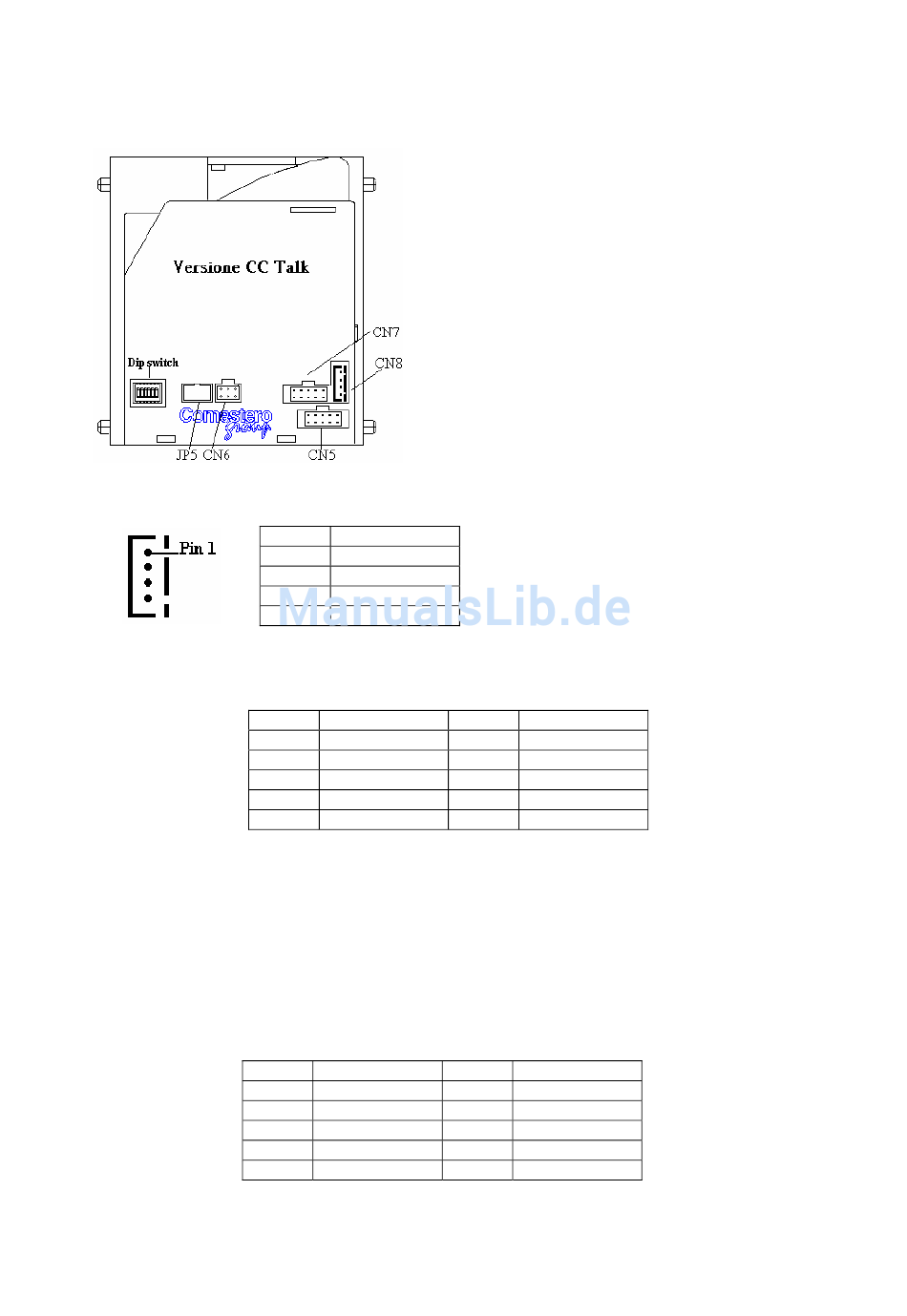

Abb. 2
- ANSCHLUSS CC TALK 4 Pin (CN8) Modell B 4B-XH-A (JST)

- ANSCHLUSS CC TALK 10 Pin (CN7)

- ANSCHLUSS MÜNZSORTIERER VERSION CCTALK (CN5)
Der Münzprüfer RM5 kann mit den Pins 3 und 4 des 10-Pin-Standardanschlusses eine Münzsortierung
steuern. Das Ausgangssignal besteht aus einem 500ms Low-Signal (Open Collector, auf Masse gelegt),
dass nicht veränderbar ist.
Damit der Münzprüfer die Münzsortierung steuern kann, ist die Funktion der Münzsortierung mit dem PC-
Programm CLONE5 zu aktivieren und der gewünschte Sortierausgang einzustellen
(siehe Handbuch Clone 5 )
COMESTERO GROUP
Manuale RM5
Änderungen und Irrtümer vorbehalten
Pin Nr. Funktion
1
2 N.U.
3
4 Data
Pin Nr. Funktion Pin Nr.
1 Data
2 N.U.
3 N.U.
4 N.U.
5 N.U.
Pin Nr. Funktion Pin Nr.
1 Gnd
2 +12-24 Vdc
3 Sort. Spule B
4 Sort. Spule A
5 N.U.
Seite 7/ 34
ANSCHLÜSSE DES
CC TALK MÜNZPRÜFRS
JP5 : Leer
CN5 : Standardanschluss 10 Pin
CN6 : Ohne Funktion
CN7 : Anschluss 10 Pin CC Talk
CN8 : Anschluss 4 Pin CC Talk
+ V
0 V
Funktion
6
7
8
9
10
Funktion
6
7
8
9
10
N.U.
+ V
0 V
N.U.
N.U.
N.U.
N.U.
N.U.
N.U.
N.U.
