8.6 KONFIGURATION BINÄRER MÜNZPRÜFER CONFIDA (RM5 X BC)
In der Münzprüfer-Konfiguration „CONFIDA" kann der RM5 bis zu fünfzehn verschiedene Münzwerte bzw.
bis zu 59 verschieden Münzen verwalten, wenn die Ausgangssignale auf die ersten 15 Kanäle geleitet
werden. Kanal 1 wird verwendet, um der Maschine die Art der angewendeten Kommunikation anzuzeigen.
Ist er inaktiv (open collector), benutzt der Münzprüfer die Konfiguration „STANDRD", ist er hingegen
aktiviert (Gnd), benutzt der Münzprüfer die Konfiguration „BINÄR CONFIDA".
Der Kanal 6 wird als Ausgang des Parität-Bits verwendet um die Sicherheit zu erhöhen und, um die
Gültigkeit der Kombination zu bestätigen. Mit dieser Maßnahme wird zusätzlich erreicht, dass jede
Kommunikation immer auf mehr als einer Leitung aktiviert ist. Dies erleichtert die Erkennung
falscher/fehlerhafter Kombinationen auf den Kreditleitungen und verhindert Fehlübermittlungen.

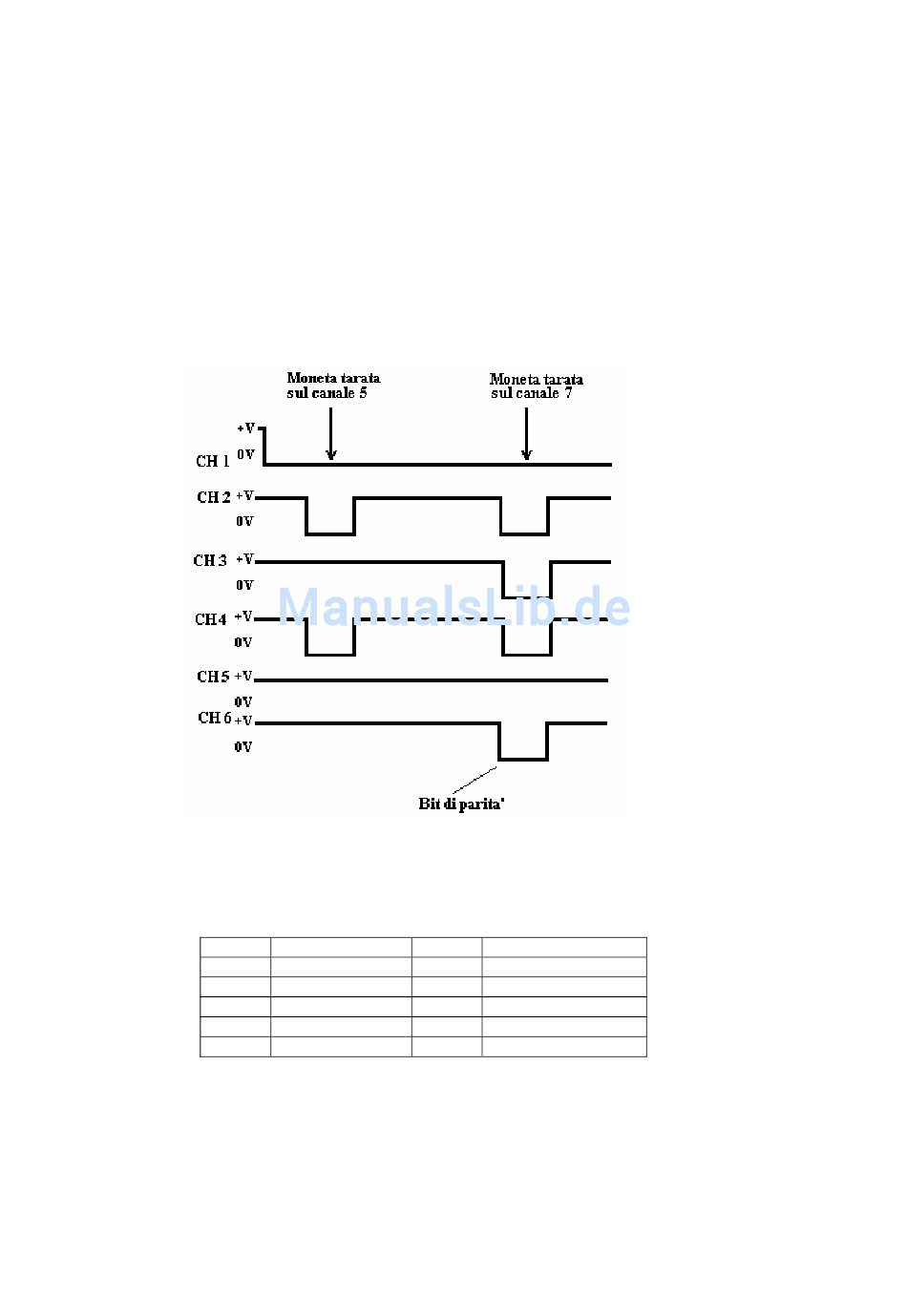

Moneta tarata sul canale 5:
Moneta tarata sul canale 7: Münze eingestellt auf Kanal 7
Bit di parita': Parität-Bit
PINBELEGUNG FÜR RM5 X BC (10-poliger Anschluss)
COMESTERO GROUP
Manuale RM5
Änderungen und Irrtümer vorbehalten
Münze eingestellt auf Kanal 5
Pin Nr. Funktion Pin Nr.
1 Gnd
2 +12-24 Vdc
3 N.U.
4 Paritäts-Bit
5 N.U.
6 Ges. Sperrleitung
7
8
9
10
Seite 21/ 34
Funktion
CH 1
CH 2
CH 3
CH 4
Rev.03
Del 07/07/06
