Durchmesser:
Den Zustand des innen an der Tür angebrachten Schilds überprüfen.
Die Kontinuität des Flex der Tür ausführen.
Mit dem Tester die Spannung überprüfen: (Dioden auf der Karte)
Check point
14
12
10
Keine Kommunikation:
Die Spannung an C6 kontrollieren, sie muss circa 1 Vdc betragen.
Die HFL-Spulen auf der Klappe kontrollieren (s. Defekte Spulen)
Die Spannung an JP1 (rot markierter Pin) überprüfen, sie muss 5 Vdc betragen.

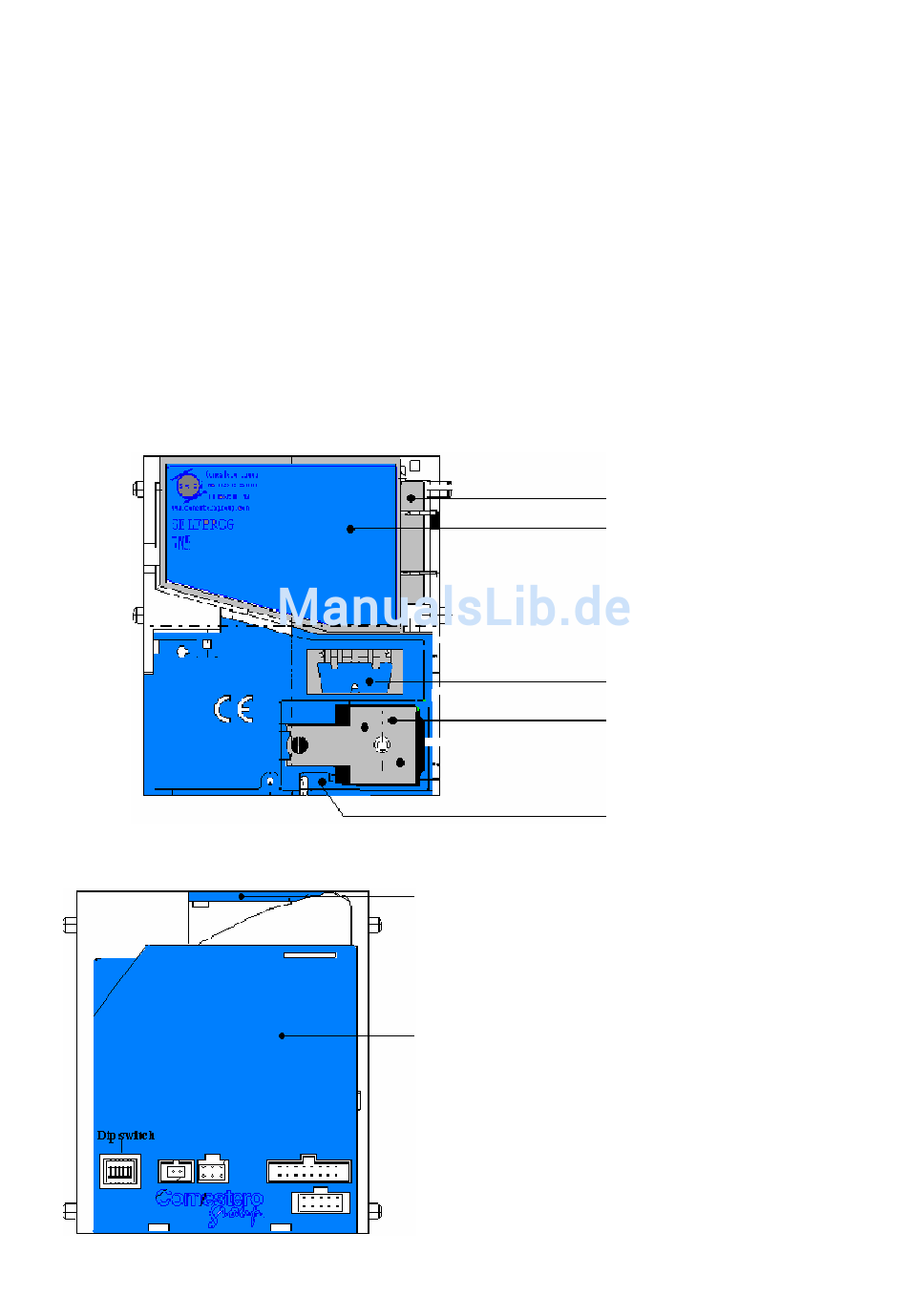

12. ERSATZTEILE

COMESTERO GROUP
Manuale RM5
Änderungen und Irrtümer vorbehalten
Check point Spannung
13
11
9
Öffnungshebel
Code:C25RM5-10363B3
Rückendeckel
Code: C25RM5-10359C
Seite 33/ 34
Komponente
1,2 Volt
1,2 Volt
1,2 Volt
D4
D3
D2
Gesamteinheit Türe
(Flat+Spulen + Schild + Fotodiode )
Code: PRM5-TÜR
Vorderdeckel
Code: C25RM5-10360B2
Hebel Rückhohlsicherung Leva
Code: C25RM5-10365B3
Annahmespule Vending(Anker innen)
Code:C/GE-3V
Annahmespule Gaming(Anker außen)
Code: E/GE-4G
Spulenhalterung Code. Vending(V/F):
C25RM5-10369C7
Spulenhalterung Code. Gaming(G):
C25RM5-10368B3
Rev.03
Del 07/07/06
