8.4 KONFIGURATION MÜNZPRÜFER MIT ZEITGESTEUERTEM
IMPULS (RM5 X AT)
In der Münzprüfer-Konfiguration „SPAGNA", kann der RM5 bis zu sechs verschiedene Münzwerte, bzw. bis
zu sechs verschiedene Ausgänge verwalten. Wenn der Münzprüfer einen Sortierer zu steuern hat sind es
nur 4 Ausgänge, da zwei Ausgänge für die Steuerung des Sortierers bestimmt sind.
Unter Münzprüfer „SPAGNA" versteht sich ein Münzprüfer, der nach der Eingabe einer Münze, bevor er
den Gültigkeitsimpuls von 100 msec Standard (+0 -2%) sendet, einen Ankündigungsimpuls von der Dauer
von 10msec auf dem Ausgang des programmierten Kanals erzeugt. In diesem Zeitraum muss sich die
Spielplatine entscheiden, ob die Münze anzunehmen ist und ob die Münzsortierung aktiviert werden soll,
um diese in die Hopper zu leiten.
Um das auszuführen sind auf dem Münzprüfer zwei Pins für die Sperrung vorgesehen, PIN 6 für die
Sperrung des Münzprüfers und PIN 5 für die Sperrung der Münzsortierung. Die Platine muss beide Pins
HIGH (+ 5 Vdc, Sperrstatus) halten. Nach der Eingabe einer Münze sendet der Münzprüfer eine Meldung
an das Gerät, und das Gerät kann nun entscheiden ob die Münze angenommen werden soll, und den PIN
6 (Sperrung der Münzannahme) auf LOW setzen und ob sie durch ein LOW Signal auf PIN 5 (Sperrung
Münzsortierung) sortiert oder in die Kasse geleitet werden soll.
Die Besonderheit dieser Version liegt darin, dass der Gültigkeitsimpuls jedes Kanals von verschiedener
Dauer ist. Die Impulszeit für den Kanal 1 kann im Werk nach den Wünschen des Kunden programmiert
werden (von 10 bis 630 msec +0 -2%), Standard sind 40 msec. Die folgenden Kanäle haben je einen Step
von 20 msec. Das entspricht der neuen Regelung, damit das Gerät nicht modifizierbar ist, da es die
Spielplatine bemerken würde wenn die Drähte der Ausgänge auf dem Parallelanschluss invertiert werden
würden.

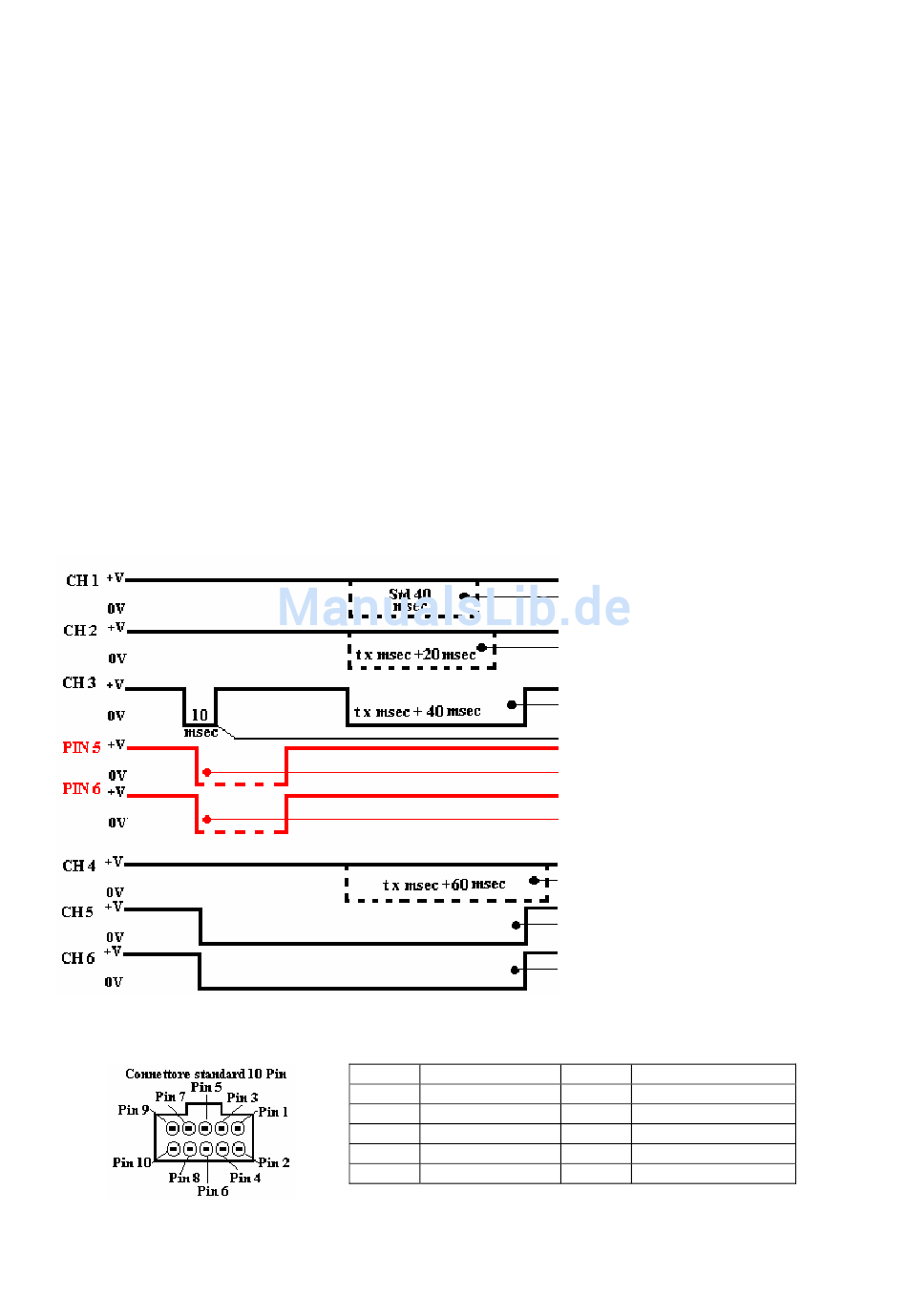

PINBELEGUNG FÜR RM5 X AT (10-poliger Anschluss)
COMESTERO GROUP
Manuale RM5
Änderungen und Irrtümer vorbehalten
Pin Nr. Funktion Pin Nr.
1 Gnd
2 +12-24 Vdc
3 CH 5
4 CH 6
5 Sperre Sortierer
Seite 19/ 34
Auf Ch 1 Impulslänge x wie gewünscht
Auf Ch 2 Impuls = x+20 msec
Gültigkeitsimpuls
Die Spielplatine entscheidet
die Münzsortierung zu aktivieren
Die Spielplatine entscheidet
die Münze anzunehmen
Auf Ch 4 Impuls = x +60msec
Befehl an die Münzsortierung
Befehl an die Münzsortierung
Funktion
6 Ges. Sperrleitung
7
8
9
10
CH 1
CH 2
CH 3
CH 4
Rev.03
Del 07/07/06
