8.1 KONFIGURATION PARALLELER MÜNZPRÜFER (RM5 X 00)
In der Münzprüfer Konfiguration „STANDARD", kann der RM5 bis zu 59 verschiedene Münzen annehmen,
deren Ausgangssignale auf die sechs verfügbaren Ausgangsleitungen (CH1-6), geleitet werden müssen.
Die Münzkanäle 1-6 sind automatisch den Ausgangsleitungen CH1-CH6 zugewiesen. Der Münzprüfer
„Standard" versteht sich als Münzprüfer, der nach der Eingabe einer Münze und deren Überprüfung einen
Impuls über die zugehörige Ausgangsleitung sendet. Die Dauer des Standardimpulses beträgt 100 msec
(+0 -2%), kann aber von 10 msec. bis 2 sec. verändert werden
Um eine oder mehrere Münzen zu sperren die auf den ersten 6 Kanälen eingestellt sind, genügt es den
DIP-SWITCH des jeweiligen Kanals, der gesperrt werden soll, auf "ON" zu stellen. Um Münzen zu sperren
die oberhalb von Kanal 6 programmiert sind, ist die PC Programmiersoftware oder der RM5
PROGRAMMER zu benutzen.
Der Münzprüfer kann außerdem komplett gesperrt werden (Gesamtsperrung). Üblicherweise wird die
Gesamtsperrleitung von der Maschine verwaltet.
Wird PIN6 (siehe Anschluss) auf HIGH gelegt (+5Vdc,+12Vdc.), sperrt dies den gesamten Münzprüfer, so
dass alle danach eingeworfenen Münzen abgewiesen werden.
Zusätzlich kann der Münzprüfer nach einer bestimmten Anzahl eingefügter Münzen gesperrt werden, indem
mit Hilfe der Kits (PC oder RM5 PROGRAMMER) die Funktion "Einnahmenlimit" eingestellt wird.
Hat der Münzprüfer die programmierte Schwelle erreicht, schaltet er sich ab. Damit er wieder einschaltet,
muss die Maschine ein Reset-Signal an PIN6 senden.
Diese Anwendung wird im Besonderen bei "BINGO", Table Top Kaffeemaschinen und weiteren Geräten
benutzt, bei denen die Anzahl der angenommenen Münzen begrenzt werden soll. .
Möchte man die Münzen oder die Jetons voneinander trennen, kann ein Münzsortierung verwendet
werden. Dazu muss der Münzprüfer (RM5 X 01) mit Clone5 so programmiert werden, dass er die
Münzsortierung steuern kann. Ist die Funktion Münzsortierung aktiviert, können für die Münzsignale nur die
ersten 4 Ausgänge verwendet werden, da die Ausgänge 5 und 6 (Pin 3 und 4) dazu verwendet werden die
Sortierspulen zu steuern.

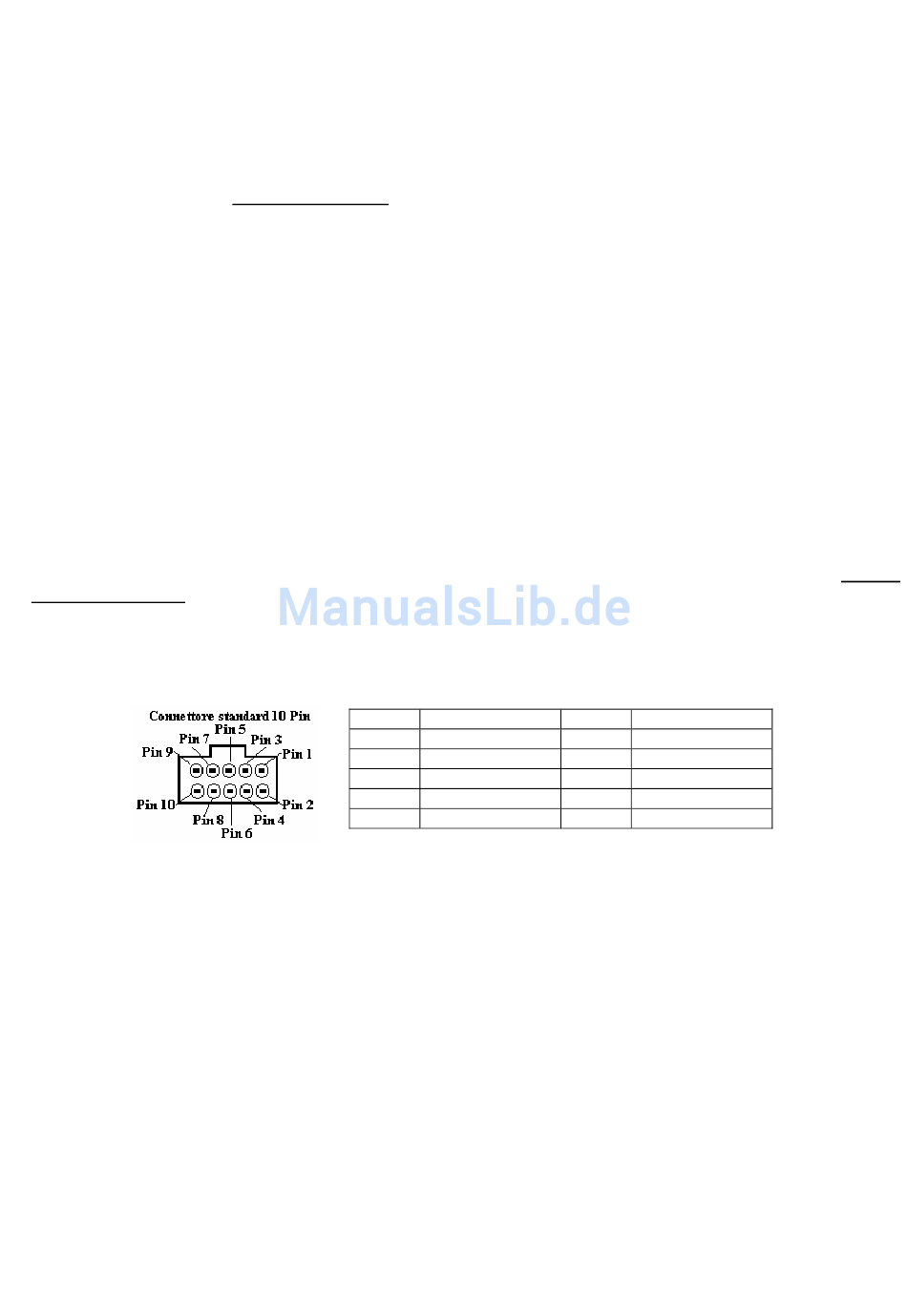

PINBELEGUNG FÜR RM5 X 00 (10-poliger Anschluss)
COMESTERO GROUP
Manuale RM5
Änderungen und Irrtümer vorbehalten
Pin Nr. Funktion Pin Nr.
1 Gnd
2 +12-24 Vdc
3 CH 5
4 CH 6
5 N.U.
Seite 15/ 34
Funktion
6 Ges. Sperrleitung
7 CH 1
8 CH 2
9 CH 3
10 CH 4
Rev.03
Del 07/07/06
