11. RM5 REPARATURANLEITUNG NUR FÜR DIE VERSION EVOLUTION

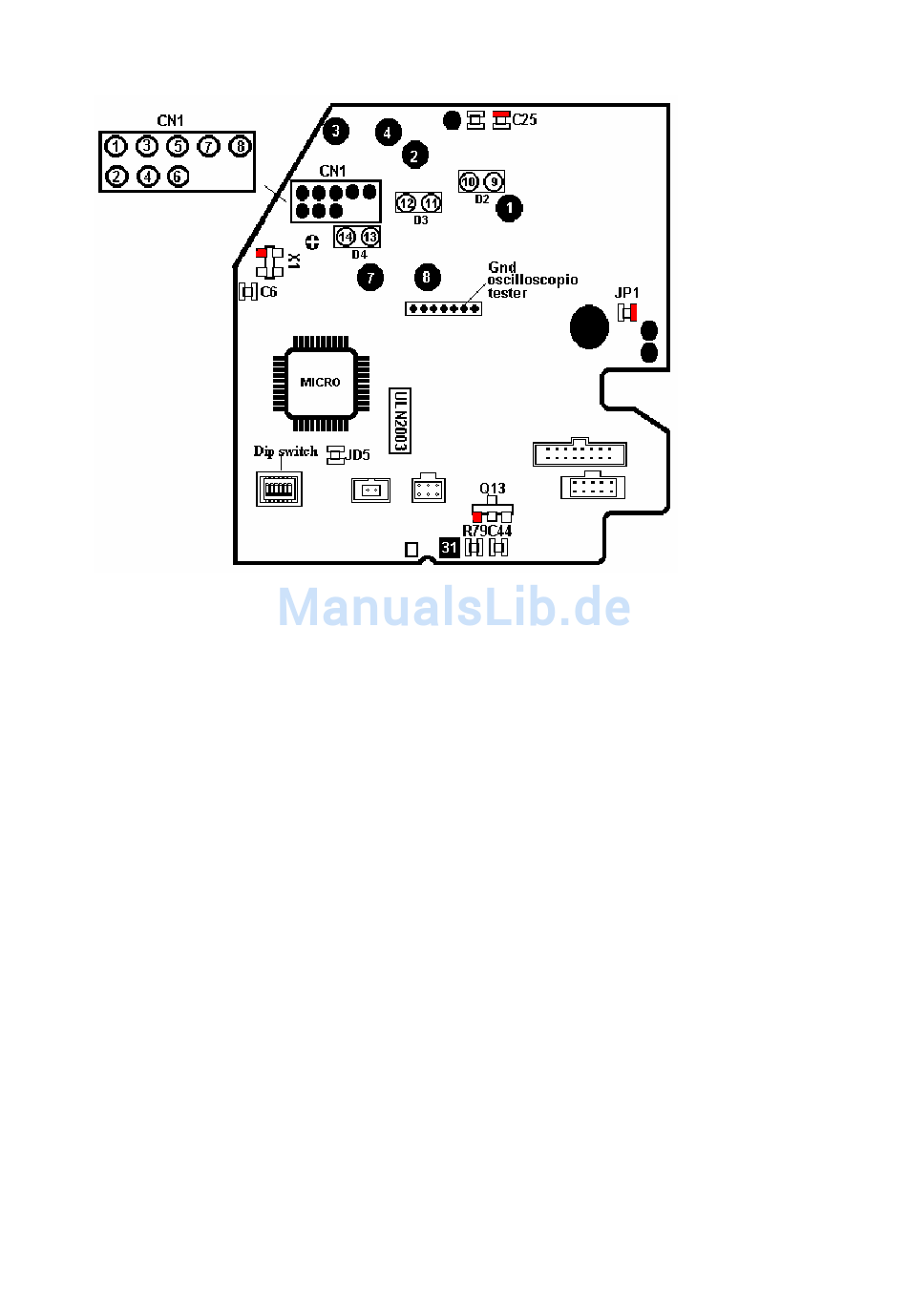

Gnd oscilloscopio tester: Gnd Oszilloskop Tester

VORGEHENSWEISE BEI TESTS

Den Münzprüfer an den PC anschließen und das Programm Clone5 öffnen.
A Überprüfen, dass die Kanäle eingestellt und freigegeben sind.
B Überprüfen, dass der Münzprüfer für die Maschine konfiguriert ist.
C Überprüfen, dass für jeden Kanal der Wert der Münze oder des Jetons eingestellt ist.
D Bei den Stepper-Versionen die Einstellung des Preises überprüfen.
E Überprüfen, ob eventuell ein "Limit" gegeben ist.
Das HARDWARE-Menü auswählen.
A Die Tests der Ausgänge durchführen, LEDs der Testbox müssen kurz aufleuchten, und überprüfen, ob
die Annahmespule bei Ansteuerung korrekt funktioniert.
B Überprüfen, dass der Sensor "Kasse" (TLP) "inaktiv" ist. Um die Funktionsfähigkeit zu überprüfen eine
Münze von unten in die Öffnung zur Kasse halten, (s. entsprechende Abbildung im Handbuch des RM5)
und die Taste Test Hardware drücken, der Status muss sich auf „aktiv" ändern.
C Überprüfen, dass die Referenzwerte und die Ruhewerte der Messspulen ungefähr gleich sind.
Die Annahmespule löst nicht aus:
Den CHECK POINT 31 mit dem markierten Pin von X1 kurzschließen. Wenn die Annahmespule nicht
auslöst, ist sie auszutauschen; andernfalls mit dem Oszilloskop Q13 (rot markierter Pin) kontrollieren, bei
dem oben beschriebenen Kurzschluss muss sich der Zustand ändern. Ändert er sich nicht, die Lötungen
von Q13,R79,C44 erneuern oder die besagten Teile ersetzen.
