COMESTERO RM5 Bedienungsanleitung Seite 32
Elektronischer münzprüfer
Inhaltsverzeichnis
Defekte Ausgänge: VERSION MIT ULN2003
ULN2003 ersetzen, die Kontinuität und das Pin-out überprüfen.

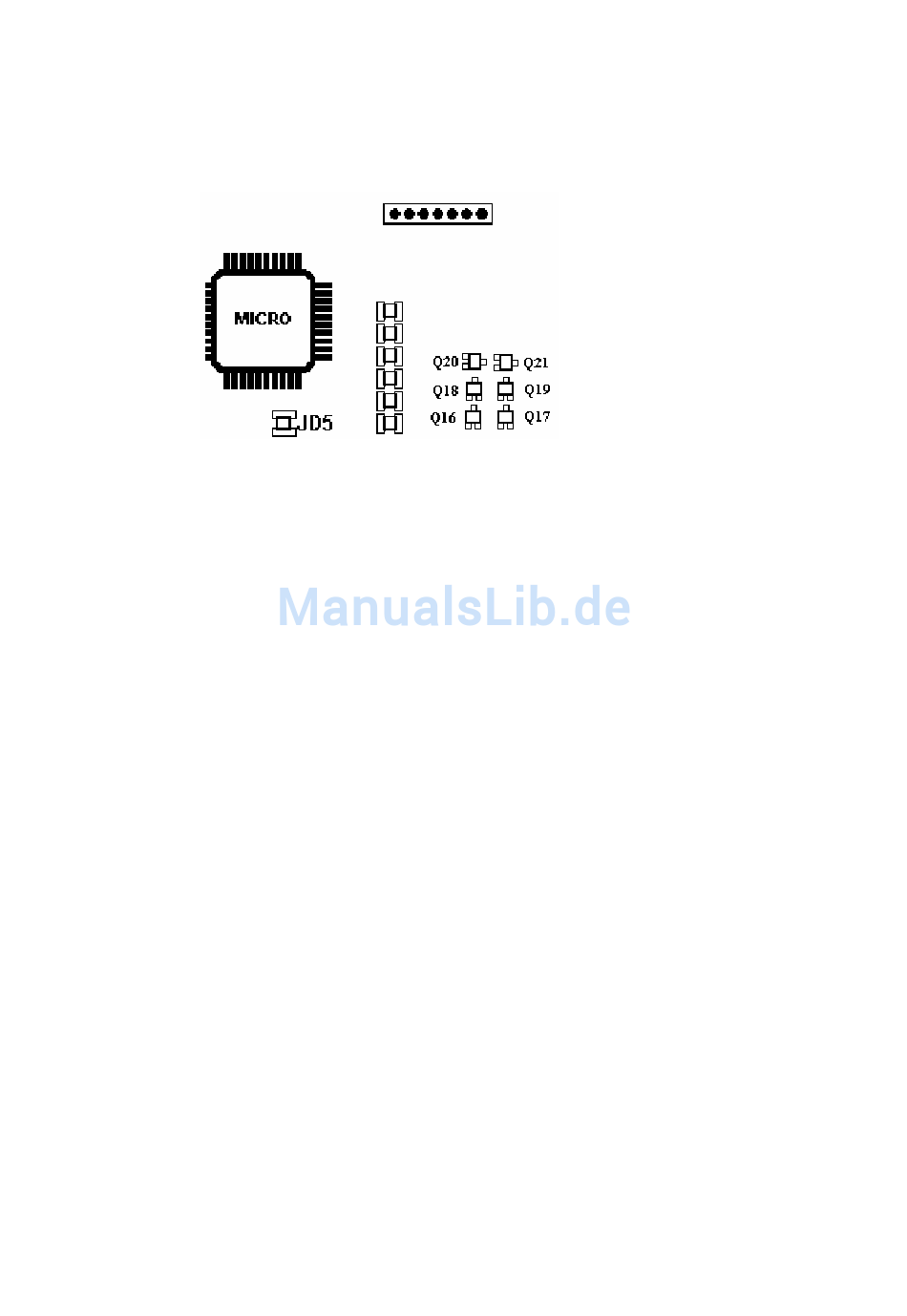

Defekte Ausgänge: VERSION MIT TRANSISTOR
Den Ausgangstransistor ersetzen.
Ch1= Q16; Ch2= Q17;
Q16-Q21= BC817
Defekte Spulen:
Die in Folge beschriebenen Lötungen der Check points überprüfen und erneuern. Mit einem Ohmmeter den
Widerstand kontrollieren: (Spulen auf der Leiterplatte )
Check point
1
3
7
Anschluss CN1 (Spulen auf der Klappe )
2
4
6
Treten Probleme mit den Spulen auf der Platine des Rm5 auf, sollte der Münzprüfer bei Comestero
repariert werden, bei Problemen mit den Spulen auf der Klappe, genügt es die Klappe und das
entsprechende Flex auszutauschen.
Amplitude:
Die Spannung an C25 (rot markierter Pin) überprüfen, sie muss 3.5 Vdc betragen.
Die HFL-Spulen kontrollieren (s. Defekte Spulen).
Kassensensor (TLP):
Die Kontinuität auf dem Jumper JD5 überprüfen.
COMESTERO GROUP
Manuale RM5
Änderungen und Irrtümer vorbehalten
Ch3= Q18;
Ch4= Q19;
Check point
2
4
8
8
8
8
Seite 32/ 34
Ch5= Q20;
Ohm
Komponente
50 Ohm
20 Ohm
10 Ohm
20 Ohm
10 Ohm
20 Ohm
Ch6= Q21;
LF
HFU
HFL
LF
HFL
HFU
Rev.03
Del 07/07/06
