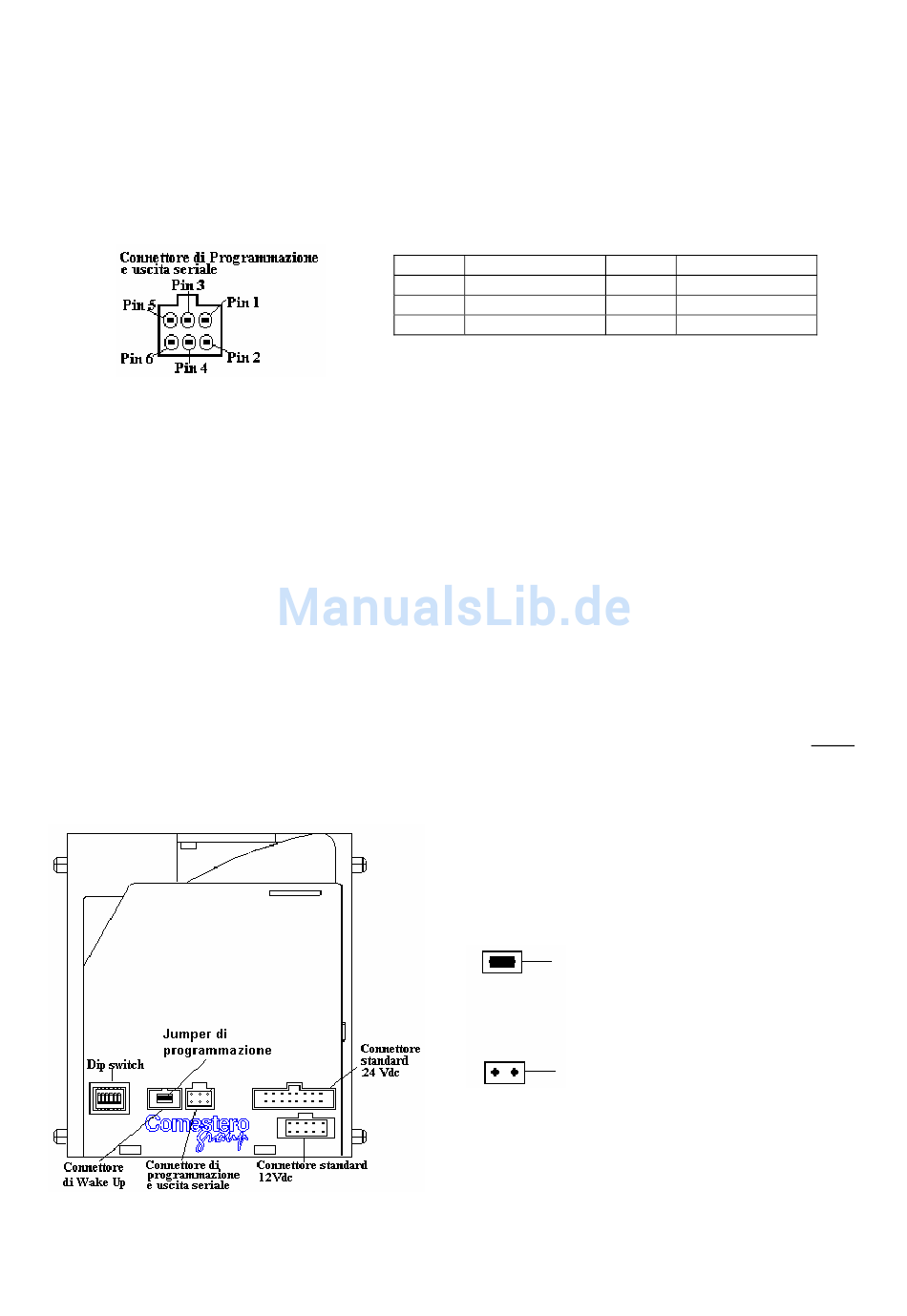

3.3 BELEGUNG DES SERIELLEN ANSCHLUSSES FÜR
EVOLUTION / E0 / AT (CN6)
Ab der Serienummer 90000 hat jeder elektronische Münzprüfer RM5, unabhängig von der Konfiguration,
einen seriellen Ausgang implementiert. Soll ein RM5 mit einem PC verbunden oder gesteuert werden ist
nur das Schnittstellenkabel
Übertragungsprotokoll wird auf Anfrage geliefert.
Der Münzprüfer antwortet dem PC indem er den Wert der eingegebenen Münze übermittelt.

3.4 WAKE-UP-ANSCHLUSS

NUR FÜR WAKE-UP VERSION (JP5)
Wenn ein Münzprüfer mit sehr niedrigem Verbrauch benötigt wird (z.B. Batteriebetrieb), kann auf Anfrage
eine spezielle Version mit implementierter Wake-Up-Vorrichtung zur Verfügung gestellt werden.
Dieser besondere Münzprüfer befindet sich normalerweise in einem "Stand-by-Status" mit geringem
Verbrauch von weniger als 90µA. Nach dem Einwurf der ersten Münze stellt der Münzprüfer seine
Funktionen für eine festgesetzte Zeit wieder her und kehrt anschließend wieder in den "Stand-by-
Status" zurück.
Mit dem Münzprüfer wird ein Jumper geliefert, der NUR während der Programmierung des Münzprüfers
verwendet werden darf.
Dieser Jumper verhindert, dass der Münzprüfer in den Stand-by-Status gelangt und somit nicht
eingestellt oder programmiert werden kann. Der Jumper wird zwischen die beiden Pins des WAKE-
UP-Anschlusses eingefügt, wie es auf der folgenden Abbildung gezeigt wird. Der Jumper muss nach
der Programmierung wieder entfernt werden, damit der Münzprüfer in den Stand-by-Status zurückkehren
kann.
COMESTERO GROUP
Manuale RM5
Änderungen und Irrtümer vorbehalten
anzuschließen und
Pin Nr.
1
2
3
Seite 6/ 34
die gewünschte Software
Funktion Pin Nr.
Gnd 4
+5 Vdc 5
TX 6
Programmier- Jumper
Programmierzustand
(Jumper gesteckt)
Betriebszustand
(ohne Jumper)
zu erstellen. Das
Funktion
RX
N.U.
N.U.
