COMESTERO RM5 Bedienungsanleitung Seite 24

Um die Installation dieses Modells zu vereinfachen, ist eine Schnittstellenkarte RM927N vorgesehen, die
auf einer Seite mit dem Gehäusestecker Standard für Münzprüfer und auf der anderen Seite mit einer 5-
poligen Anschlussleiste versehen ist. (s. Abb. 8)

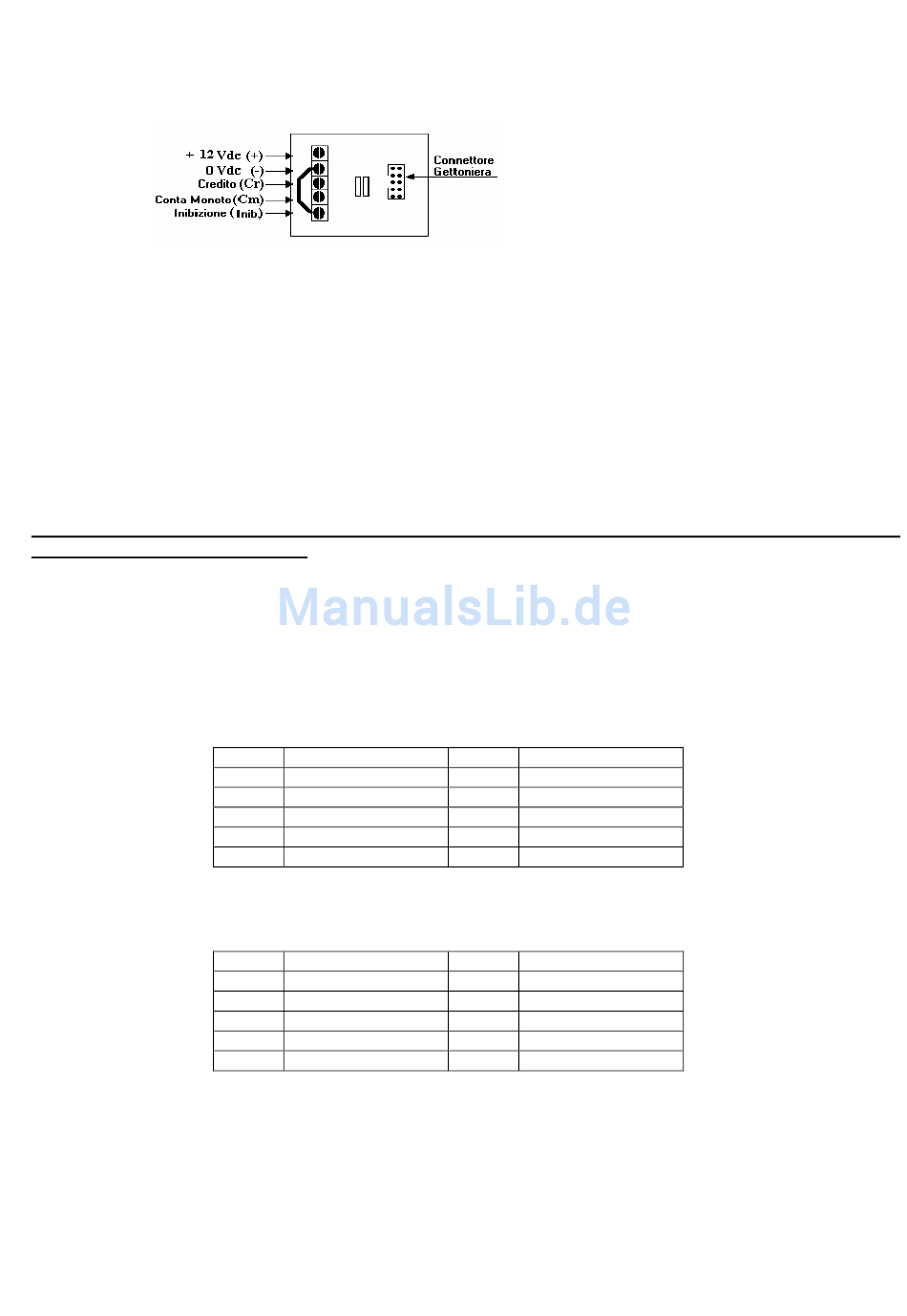

Abb. 8
Credito: Kredit
Conta monete: Münzzähler
Inibizione (Inib): Ges. Sperrleitung
Connettore Gettoniera: Anschluss Münzprüfer
Um einen elektronischen Münzprüfer RM5 der die Schnittstellenkarte RM927N benutzt zu sperren,
verbinden Sie einfach die Sperrleitung des Spielautomaten mit dem gekennzeichneten Anschluss
„Inib"(Inibizione).
Die Gesamtsperrleitung(Inib) der Schnittstellenkarte ist intern mit einem pull-up versehen und muss
deshalb wie oben beschrieben verändert werden, wenn das Sperrsignal von Automaten nicht benutzt wird.
WICHTIGER HINWEIS: WIRD DER PIN FÜR DIE GESAMTSPERRUNG NICHT VERWENDET, MUSS ER
MIT GND GEBRÜCKT WERDEN.
Möchte man Münzen und Jetons voneinander trennen, kann eine Münzsortierung verwendet werden.
Dazu muss der Münzprüfer (RM5 X 21) mit Clone5 so programmiert werden, dass er die Münzsortierung
steuern kann. Ist die Funktion Münzsortierung aktiviert, kann kein Display betrieben werden, da die
Datenleitungen (Pin 3 und 4) dazu verwendet werden die Sortierspulen zu steuern.
PINBELEGUNG FÜR RM5 X 20 (10-poliger Anschluss)
PINBELEGUNG FÜR RM5 X 21 (10-poliger Anschluss)
COMESTERO GROUP
Manuale RM5
Änderungen und Irrtümer vorbehalten
Pin Nr. Funktion Pin Nr.
1
2 +12-24Vdc
3 Display Data
4 Display Enable
5
Pin Nr. Funktion Pin Nr.
1
2 +12-24 Vdc
3 Sortier Spule B
4 Sortier Spule A
5
Gnd 6 Ges. Sperrleitung
7
8
9 Kredit Ausgang
N.U. 10
Gnd 6 Ges. Sperrleitung
7
8
9 Kredit Ausgang
N.U. 10
Seite 24/ 34
Funktion
Display Clock
Münzzähler
N.U.
Funktion
Display Clock
Münzzähler
N.U.
Rev.03
Del 07/07/06
