8.5 KONFIGURATION BINÄRER MÜNZPRÜFER (RM5 X B0)
In der Münzprüfer-Konfiguration „BINÄR", kann der RM5 bis zu fünfzehn verschieden Münzwerte, bzw. bis
zu 59 verschieden Münzen verwalten, wenn die Ausgangssignale auf die ersten 15 Kanäle geleitet werden.
Wird eine Münze eingefügt, zeigt der Münzprüfer im Binärcode auf den ersten 4 Kanälen den Kanal an, der
für sie eingestellt ist. Gleichzeitig aktiviert sich auch das Signal "data valid", das auf Kanal 6 ausgegeben
wird. Letzterer aktiviert sich bei allen Münzeingaben.

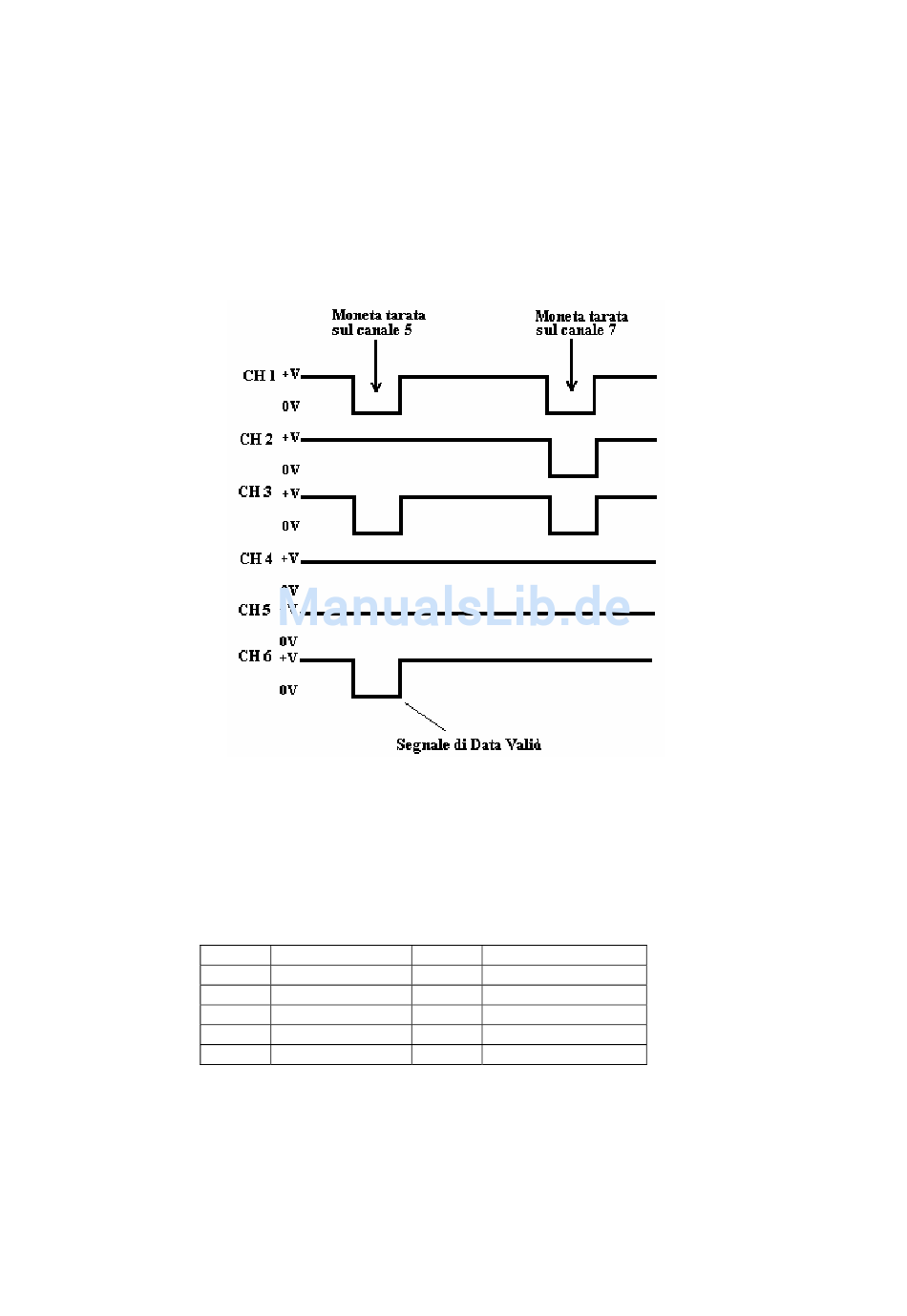

Funktion der Ausgänge:
Moneta tarata sul canale 5:
Moneta tarata sul canale 7: Münze eingestellt auf Kanal 7
Segnale di Data Valid:
HINWEIS : Möchte man, dass ein binärer Münzprüfer eine Münzsortierung steuern kann, bleibt das Signal
"data valid" des Kanals 6 aus.
PINBELEGUNG FÜR RM5 X B0 (10-poliger Anschluss)
COMESTERO GROUP
Manuale RM5
Änderungen und Irrtümer vorbehalten
Münze eingestellt auf Kanal 5
Signal Data Valid
Pin Nr. Funktion Pin Nr.
1 Gnd
2 +12-24 Vdc
3 N.U.
4 Data Valid
5 N.U.
6 Ges. Sperrleitung
7
8
9
10
Seite 20/ 34
Funktion
CH 1
CH 2
CH 3
CH 4
Rev.03
Del 07/07/06
