Instrucciones de instalación - Cierrapuertas tubular ATS-O
INSTALACIÓN

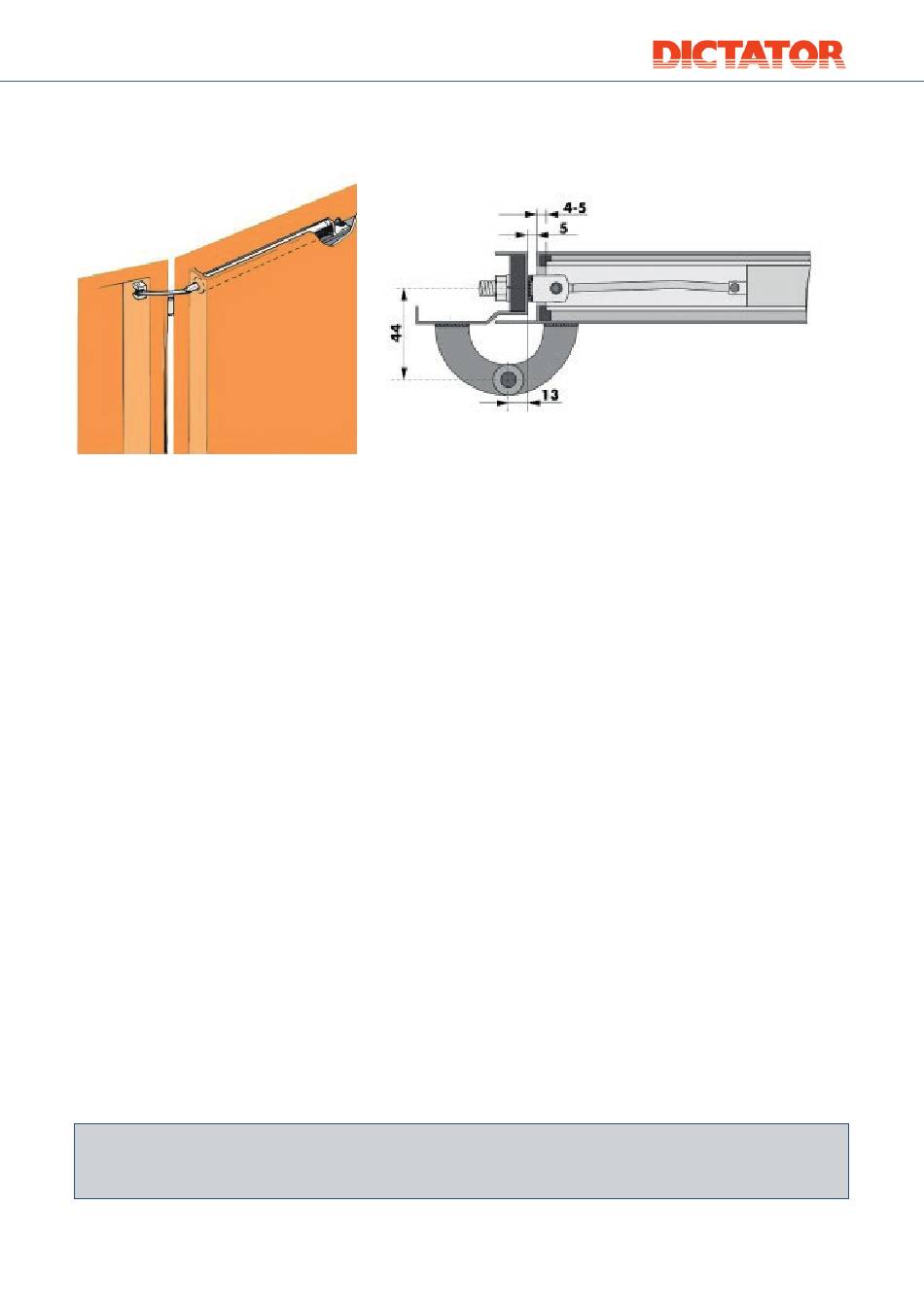

1. Comprobar las medidas de montaje
Antes de empezar con el montaje, es indispensable comprobar las medidas de las bisagras y
de instalación según el dibujo.
2. Instalación del cierrapuertas en la hoja de la puerta
El cierrapuertas ATS-O para puertas de ascensor con bisagras de pivote se instala en la parte
superior de la puerta. Debe quedar accesible desde arriba porque se fija en la puerta median-
te un ángulo de fijación al extremo trasero del cilindro.
3. Fijación de la pieza articulada en el marco de la puerta
Girar la horquilla con una llave de boca, ancho SW14, hasta que la ranura esté horizontal y
el codo de la pieza articulada no apunte el punto de giro.
Cerrar lentamente la puerta, introduciendo el espárrago roscado M8x24 con la arandela
de frenado dentellado en un agujero de ø 8,2 de la placa de soldadura en el marco de la
puerta. Cerrar la puerta, poner la arandela elástica y apretar moderadamente la tuerca M8.
ATENCIÓN: No torcer la horquilla al hacer esto.
4. Puesta en marcha
Abrir la puerta con cuidado hasta que pueda tener la horquilla con una llave de boca, ancho
SW14. Ahora apretar la tuerca M8 con 20 Nm ± 2 Nm.
5. Regulación
Puede ajustar la amortiguación final con el tornillo moleteado en el extremo trasero del cilindro.
¿Preguntas?
Estaremos encantados de ayudarle. Contacte con nosotros.
DICTATOR Española S.A.U. · +34 93 7191314 · dictator@dictator.es · es.dictator.de
5
