Montageanleitung - Rohrtürschließer ATS-O
MONTAGE

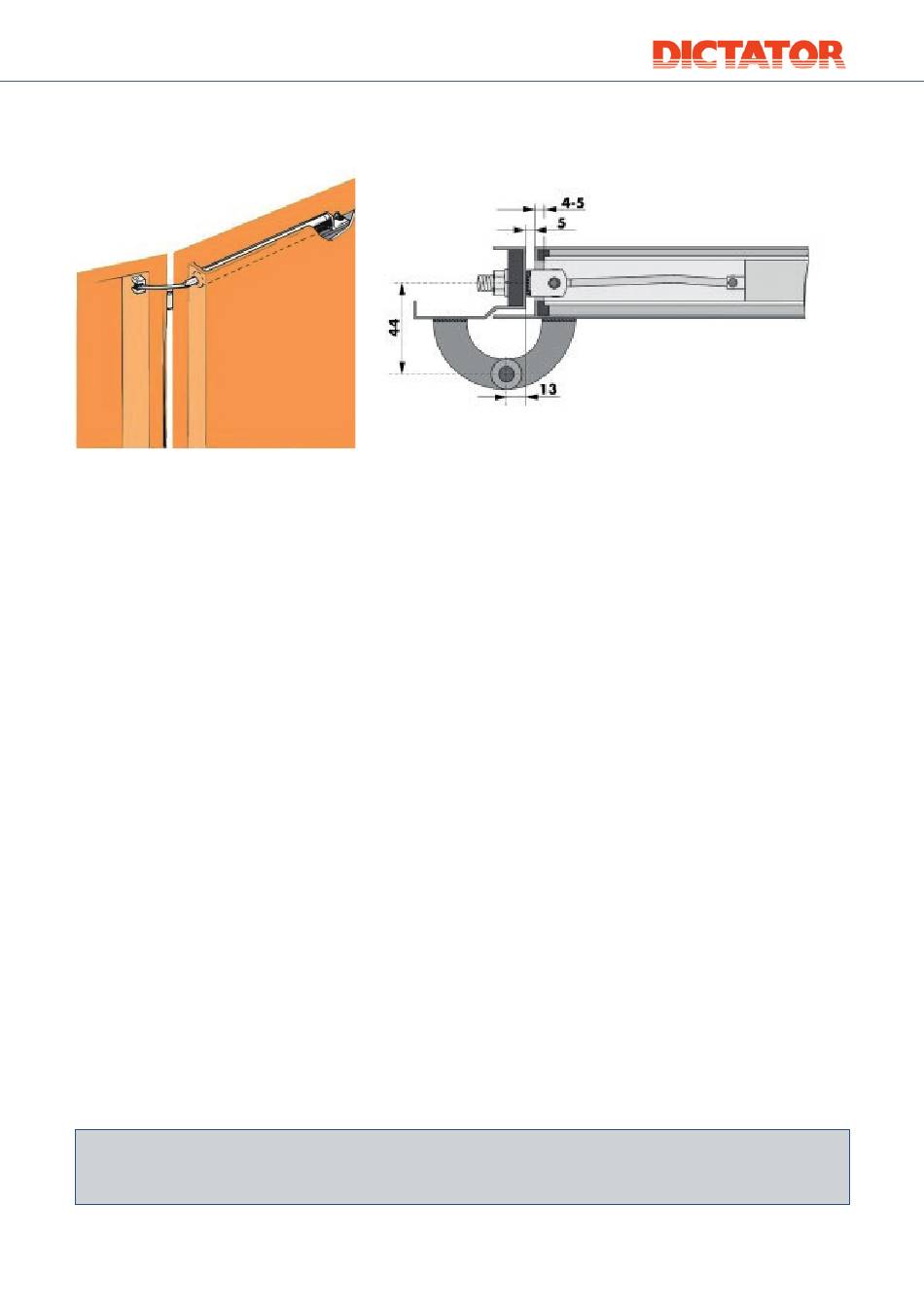

1. Überprüfung der Einbaumaße
Bevor mit der Montage begonnen wird, unbedingt die Band- und Einbaumaße gemäß der
Zeichnung überprüfen.
2. Montage des Türschließers im Türblatt
Der Rohrtürschließer ATS-O für Aufzugtüren mit Zapfenbändern wird oben in die Tür eingebaut.
Er muss von oben zugänglich sein, da er mit Hilfe des Befestigungswinkels hinten am Zylinder-
rohr in der Tür befestigt wird.
3. Befestigung des Gelenks im Türrahmen
Die Gelenkgabel mit einem Gabelschlüssel SW14 drehen, bis die Schlitzfräsung horizontal
liegt und die Kröpfung des Gelenkteils vom Drehpunkt wegweist.
Die Tür langsam schließen und dabei den Gewindezapfen M8x24 mit der Fächerscheibe in
eine Bohrung ø 8,2 der Einschweißplatte im Türrahmen einführen. Bei geschlossener Tür den
Federring aufstecken und die Mutter M8 mäßig anziehen.
ACHTUNG: die Gelenkgabel darf sich dabei nicht verdrehen!
4. Inbetriebnahme
Die Tür vorsichtig so weit öffnen, bis die Gelenkgabel mit einem Gabelschlüssel SW 14 ge-
halten werden kann. Anschließend die Mutter M8 mit 20 Nm ± 2 Nm fest ziehen.
5. Regulierung
Die Enddämpfung wird mit der Rändelschraube am Zylinderende eingestellt.
Sie haben Fragen?
Wir beraten Sie gerne! Kontaktieren Sie uns einfach!
DICTATOR Technik GmbH · +49 (0)821 246730 · info@dictator.de · www.dictator.de
3
