Kurzbedienungsanleitung Helpyair Grundeinheit
Übersicht

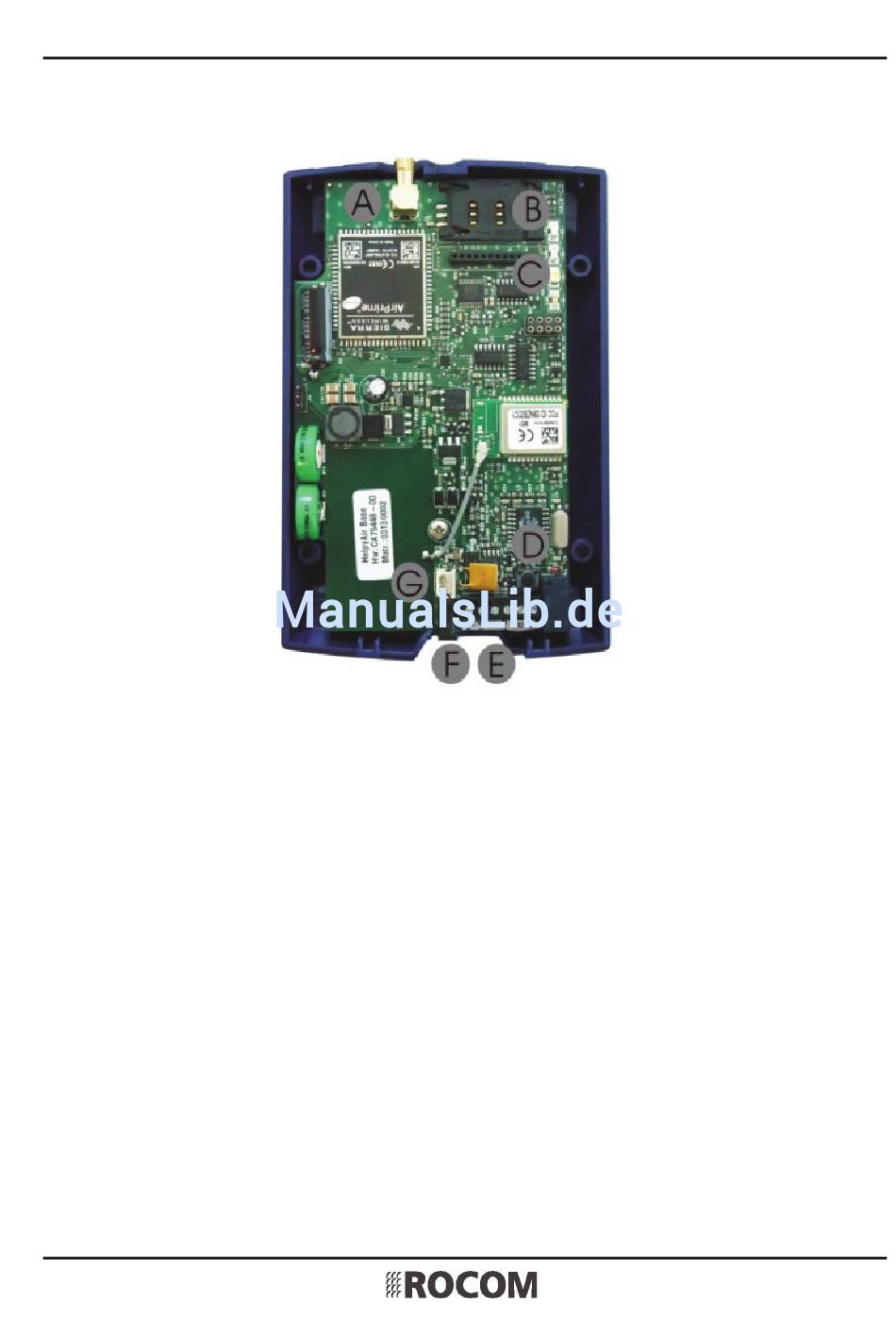

Helpyair Grundeinheit Ansicht offen
A
SMA Stecker für externe Antenne
B
geschützte SIM Kartenfassung
C
Zustand LED: GSM Signalpegel (grün), GSM Netzregistrierung (rot), Gerätezustand
(weiß) und Satellitenfunkverbingung (blau)
D
Resettaste
E
Schraubklemme:
- RELE: Steuer- oder Alarmkontakt
- IN1/-: Eingang Alarmfi lterung
- 12V: Stromversorgung 12 Vdc
F
Dose für externer 230 Vac Steckernetzteil
G
Anschluß für NiMH Akkupack
Installationsort
Der Installationsort des Gerätes muss:
- sich in einem trockenen Raum befi nden;
- frei von Staub, Hitze und direkter Sonneneinstrahlung sein;
- frei von Flüssigkeiten oder chemisch aggressiven Substanzen sein.
Vor der Installation beachten Sie bitte folgende Hinweise:
- Das Gerät darf nur mit der auf dem Typenschild angegebener Spannung versorgt
Ausgabe 2.00
Seite 3
