- Seite 1 Kurzbedienungsanleitung Helpy 2W-V Ausgabe 1.03 KURZBEDIENUNGSANLEITUNG HELPY 2W-V Notrufsystem nach EN 81.28 (2018) Seite 1...
-
Seite 2: Inhaltsverzeichnis
Kurzbedienungsanleitung Helpy 2W-V Ausgabe 1.03 Inhaltsverzeichnis Übersicht ............................3 Installationsort ..........................3 Sicherheitshinweise ........................4 Installation ........................... 4 Resettaste ............................. 4 Anschlußklemme .......................... 5 Anschluß Notruftaste ........................6 Allgemeiner Anschlußplan ......................7 Programmierung .......................... 8 Programmierungmodus einschalten ..................... 8 Programmierungmodus ausschalten .................... 8 Rufnummern .......................... -
Seite 3: Übersicht

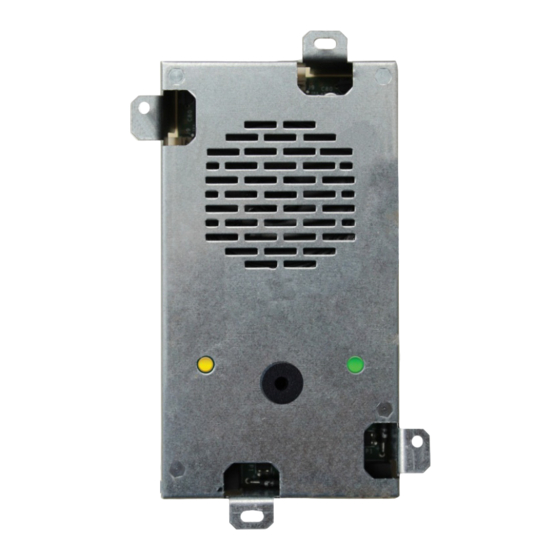

Kurzbedienungsanleitung Helpy 2W-V Ausgabe 1.03 Übersicht A Stecker für externe ROCOM Notstrom- versorgung B Mikro SD Kartenhalter C Gerätezustandsanzeige D Serielle Schnittstelle für Anschluß an PC E Resettaste F Anschlußklemme G Lausprecher H Gelbe LED (Notruf aktiviert) * I Grüne LED (Notruf beantwortet) * L Mikrofon M RJ11 Stecker für Maschinenraumtelefon... -
Seite 4: Sicherheitshinweise
Da die Gestaltung der Frontplatten variieren kann, ist es nicht möglich eine genaue Anweisung für den Einbau hinter einer Blende zu beschreiben. Auf Anfrage erhalten Sie schon vorgefertigte Tableaus für den Einbau des Helpy 2W-V Notruftelefons von dem Hersteller Ihres Vertrauens. Bei Bedarf stehen detaillierte Angaben für eine ent- sprechende Tableuvorfertigung auf unserer Internetseite zur Verfügung. -
Seite 5: Anschlußklemme
Analoge Telefonleitung b Ader (oder GSM Gateway) BUS+ Busleitung für 2W aktive Sprecheinheiten BUS- Busleitung für 2W aktive Sprecheinheiten * 20-7001-0001, 20-7001-0005: 12 V (11,5 bis 14 Vdc) 20-7001-0030, 20-7001-0035: 24 V (16 bis 26 Vdc) Helpy 2W-V Beschreibung der Anschlußklemmen Seite 5... -
Seite 6: Anschluß Notruftaste
Kurzbedienungsanleitung Helpy 2W-V Ausgabe 1.03 Anschluß Notruftaste Notruftaste potentialfrei Helpy 2W-V Anschluß einer potentialfreien Notruftaste oder Kontakt (öffner oder schliesser) +12 bis 24 Vdc Nothupe Bestehende Notruftaste Masse Helpy 2W-V Anschluß an einer bestehenden Notruftaste mit Potential (schliesser) Seite 6... -
Seite 7: Allgemeiner Anschlußplan
Kurzbedienungsanleitung Helpy 2W-V Ausgabe 1.03 Allgemeiner Anschlußplan Helpy 2W-V Allgemeiner Anschlußplan Seite 7... -
Seite 8: Programmierung
10 Sekunden vergehen. Nach 10 Sekunden ohne Zifferneingabe ertönt ein Warnton und es muss wieder aufgelegt werden. Diese Bedienungsanleitung ist eine Kurzfassung mit den wichtigsten Einstellun- gen. Eine komplette Beschreibungen können Sie unter www.rocom-gmbh.de herunterladen. Programmierungmodus einschalten Für die Programmierung über MFV Telefon muss der Programmiermodus aktiviert... -
Seite 9: Rufnummern
• für Routineruf* • für Sprechgeräteausfall (Satelliten) • für Diagnosealarm* (Mikrofon/Lautsprecher Ausfall) • für Stromausfall (nur mit Rocom externe Notstromversorgung) • für Technischer Sammelalarm • für Alarmende <Protokoll> folgende Werte haben kann: • für MFV Telefon (Quittierung über MFV Nachwahl) •... -
Seite 10: Programmierte Rufnummern Abhören
Kurzbedienungsanleitung Helpy 2W-V Ausgabe 1.03 Programmierte Rufnummern abhören Sie können die programmierte Rufnummern abhören: <Position> Identifi zierungsansage besprechen Wenn der Notruf, oder auch ein technischer Alarm, zu einem normalen Telefon anstelle eines Callcenters gesendet wird können Sie den Aufzug zusätzlich zu dessen Rufnummer (CLIP) auch über eine entsprechende Ansage identifi... -
Seite 11: Programmierter Id Code Abhören
Kurzbedienungsanleitung Helpy 2W-V Ausgabe 1.03 Beispiel Sie möchten einen P100 ID Code (12345678) programmieren: 22312345678# Programmierter ID Code abhören Sie können die programmierte ID Code abhören: 222* (ESSETI ID Code) 223* (P100 ID Code) Routineruf Ab Werk wird der Routineruf jede 3 Tage um 04:00 Uhr gesendet. Diese Werte kön- nen geändert werden:... -
Seite 12: Notruf Und Alarme Prüfen
Kurzbedienungsanleitung Helpy 2W-V Ausgabe 1.03 (Stunde) Notruf und Alarme prüfen Sie können die Funktion der einzelnen Notrufe und Alarme manuell prüfen: 90099 <Alarmtyp> <Alarmtyp> folgende Werte haben kann: • für Notruf • für Batteriealarm • für Routineruf • für Sprechgeräteausfall •... -
Seite 13: Quittierungprozedur Prüfen
Sprechverbindung prüfen Sie können die Einstellungen für den Aufbau der Sprechverbindung abhören: Relaisfunktion Helpy 2W-V besitzt ein Relais. Dieser kann für verschiedene Funktionen eingestellt werden: - Relais folgt die gelbe Anzeige (Notruf eingeleitet) - Relais folgt die grüne Anzeige (Notruf wurde quittiert/beantwortet) -
Seite 14: Relaisfunktion Prüfen
Kurzbedienungsanleitung Helpy 2W-V Ausgabe 1.03 - Stromausfall (nach 30 Sekunden, nur mit Rocom externe Notstromversorgung) - Steuerfunktion (Aktivierungszeit 2 Sekunden) - Notruf aktiviert - Notruftaste betätigt - Telefonleitung gestört (ab Werk) - Akkulaufzeit niedrig (nur mit Rocom externe Notstromversorgung) Ab Werk ist die Signalisierung für GSM Netz fehlt (Aufzugabschaltung) aktiviert. Um diese Funktion zu ändern:... -
Seite 15: Notruftastenfi Lterung
Kurzbedienungsanleitung Helpy 2W-V Ausgabe 1.03 Notruftastenfi lterung Um unnötige Notrufe auszulösen wir die Notruftaste gefi ltert. D.h. Sie muss für eine bestimmet Dauer betätigt werden bevor der Notruf ausgelöst wird. Ab Werk ist diese Zeit auf 5 Sekunden eingestellt. Um diese Zeit zu ändern: <Filterzeit für Notruftasten von 2 bis 9 Sekunden>... -
Seite 16: Datumeinstellung
Kurzbedienungsanleitung Helpy 2W-V Ausgabe 1.03 Datumeinstellung Um zu gewährleisten das die interne Uhrzeit auch korrekt zwischen Winter- und Sommerzeit umschaltet muss das aktuelle Datum im Gerät programmiert werden. <Aktuelles Datum mit Wochentag, Tag, Monat und Jahr WTTMMJJ> Wobei der Wochentag mit den folgenden nummerischen Werte eingegeben wird:... -
Seite 17: Lautstärken
Ab Werk sind folgende Werte vorgegeben: Lautsprecher 3, Mikrofon 5. Um diese Werte zu ändern: <Sprecheinheit 1-16> <Lautsprecher 1-9><Mikrofon 1-9> Beispiel Sie möchten die Lautstärke der Hauptsprechstelle (Helpy 2W-V) von 3 auf 9 erhöhen: 80195# Einstellungen der Lautstärken abhören Sie können die Einstellungen der Lautstärken abfragen, bzw. abhören: <Sprecheinheit 1-16>... -
Seite 18: Zweite Und Dritte Berühigungsansage
Kurzbedienungsanleitung Helpy 2W-V Ausgabe 1.03 <Sprache> Wobei: <Sprache> folgende Werte haben kann: • für Italienisch • für Englisch • für Deutsch • für Französisch • für Polnisch • für Portugisisch • für Russisch • für Spanisch Zweite und dritte Berühigungsansage Es ist möglich eine zweite und dritte Ansage in einer gewünschte Fremdsprache... -
Seite 19: Notruftasten
Kurzbedienungsanleitung Helpy 2W-V Ausgabe 1.03 Notruftasten Ab Werk sind die Notruftasten AL1 als öffner und AL2 als schliesser Tasten einge- stellt. Diese können bei Bedarf auf öffner umprogrammiert werden. Um die Notruf- tasten zu programmieren: <AL1> <AL2> Wobei: <AL1> und <AL2> folgende Werte haben kann: •... -
Seite 20: Bedienung (Empfang Der Notrufe)
Kurzbedienungsanleitung Helpy 2W-V Ausgabe 1.03 BEDIENUNG (Empfang der Notrufe) Notruf zum Notrufempfänger (ESSETI, P100) Das Notrufsystem sollte sich mit einer Notrufzentrale im Notfall verbinden können. Der Standard EN81:1-2 für Notrufsysteme in den Aufzügen schreibt die Verbindung mit einer ständig besetzten Notrufempfangszentrale vor. In Ausnahmefällen kann der Notrufempfänger ein normales Telefon oder ein Handy sein. -
Seite 21: Steuerrelais
Sollte die Notrufzentrale nicht innerhalb von 30 Sekunden antworten, oder, bei ent- sprechend aktivierter Funktion, besetzt sein, oder legt der Beantworter auf ohne den Anruf zu quittieren (z.B. Mailbox wenn Handy nicht erreichbar), trennt Helpy 2W-V die Leitung und wählt automatisch die nächste Rufnummer an. -
Seite 22: Optische Anzeigen
Kurzbedienungsanleitung Helpy 2W-V Ausgabe 1.03 Optische Anzeigen Rote LED für den Gerätezustand Gelbe und grüne LED (Piktogramme) Gelbe LED an: ein Notruf wurde aktiviert Grüne und gelbe LED an: der Notruf wurde beantwortet Grüne LED an: Ein Interkomgespräch ist aktiv Grüne und gelbe LED blicken: der Routineruf war erfolglos... -
Seite 23: Technische Daten
Kurzbedienungsanleitung Helpy 2W-V Ausgabe 1.03 Technische Daten Stromversorgung: 11,5 bis 14 Vdc (max. 190 mA) oder 16 bis 26 Vdc (max. 140 mA) Anzeigen: Drei LED Wahlempfang: Programmierung: über MFV, PC, SD Speicherkarte Abmessungen HxBxT: 96 x 157 x 28 mm... - Seite 24 Kurzbedienungsanleitung Helpy 2W-V Ausgabe 1.03 Ihr Händler: Energie- und Kommunikationssysteme GmbH Lessing Str. 20, 63110 Rodgau, Deutschland Tel. +49- (0) 6106 - 6600-0 Fax +49-(0) 6106 - 6600-66 E-Mail: info@rocom-gmbh.de http://www.rocom-gmbh.de Seite 24...
