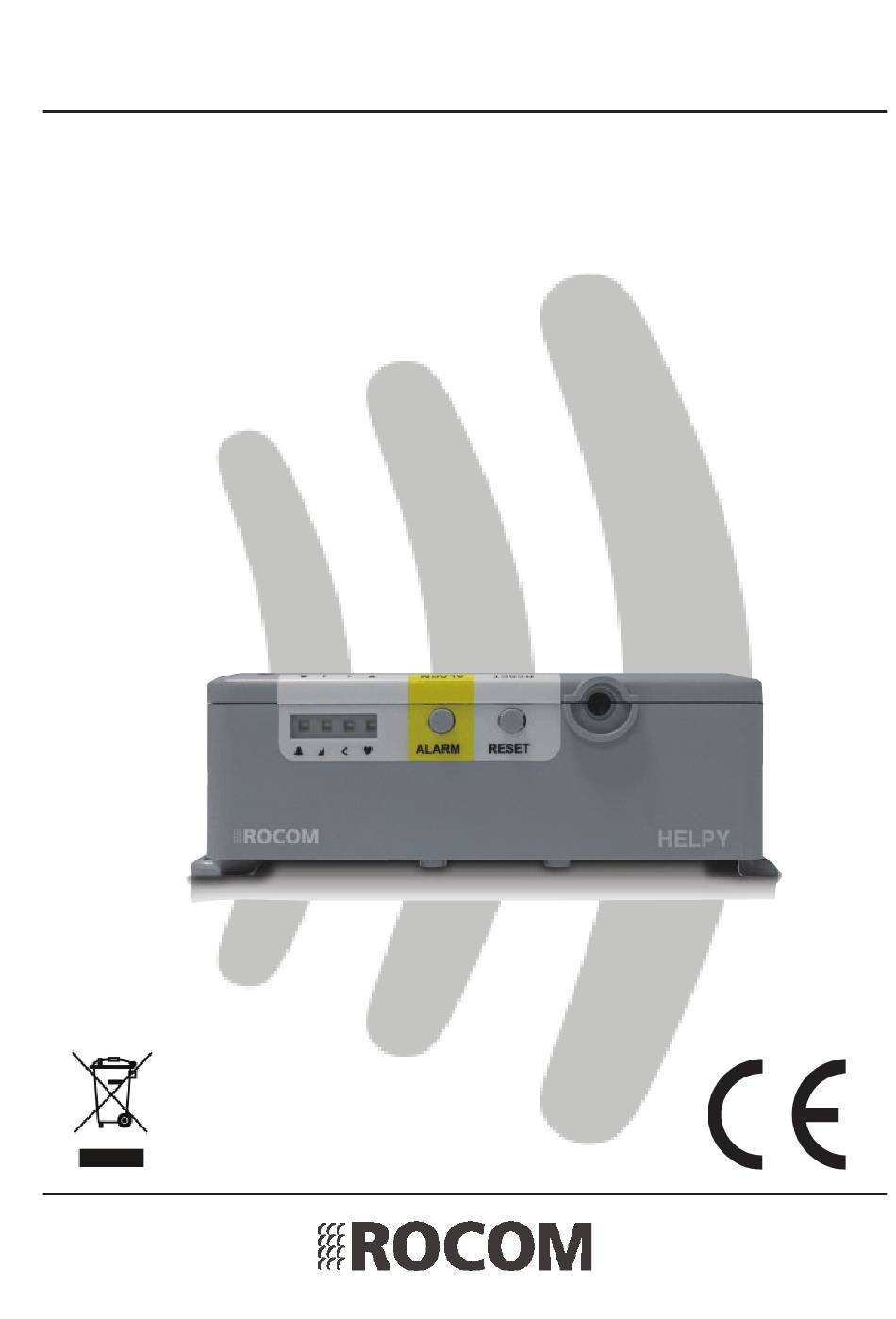

- Seite 1 Kurzbedienungsanleitung Helpy 2W-EWMS Ausgabe 1.00 KURZBEDIENUNGSANLEITUNG HELPY 2W-EWMS LTE Notrufsystem nach EN 81:28 (2018) Seite 1...
- Seite 2 Kurzbedienungsanleitung Helpy 2W-EWMS Ausgabe 1.00 Seite 2...
-
Seite 3: Inhaltsverzeichnis
Kurzbedienungsanleitung Helpy 2W-EWMS Ausgabe 1.00 Inhaltsverzeichnis Übersicht ............................4 Installationsort ..........................5 Sicherheitshinweise ........................5 Installation ........................... 5 Resettaste ............................. 5 Anschlußklemmen ........................6 Allgemeiner Anschlußplan ......................7 Programmierung .......................... 8 Programmierungmodus einschalten ..................... 8 Programmierungmodus ausschalten .................... 8 Rufnummern ..........................9 Programmierte Rufnummern abhören .................. -
Seite 4: Übersicht
Kurzbedienungsanleitung Helpy 2W-EWMS Ausgabe 1.00 Übersicht A Stecker für interner Akku B Stecker für interne Stromversorgung C DB9 serieller Datenanschluß D Brückenstecker für Abschlusswiederstände E Antennenstecker F Resettaste G Notruftaste H Optische Anzeigen I SIM Kartenhalter L Serielle Schnittstelle für PC Anschluß... -
Seite 5: Installationsort
Sie sich immer, dass diese spannungsfrei sind. Installation Das Helpy 2W-EWMS ist für die Installation auf dem Kabinenedach oder Maschi- nenraum des Aufzuges vorgesehen. Bei der Installation sind für die Kabine, Grube, usw. entsprechende aktive 2W Sprechstellen vorzusehen. Diese werden über einen 2 Draht Bussystem an die zentrale Helpy 2W-EWMS Einheit angeschlossen. -
Seite 6: Anschlußklemmen
Gemeinsamer Ausgang Sensor 3 und 4 (für Anschluß an +12 oder -) Masse Ausgang für Nothupe Masse RL1 C Ausgang Relais 1 RL1 NC Relaiskontakt (Öffner) RL1 NO Relaiskontakt (Schliesser) RL1 C Ausgang Relais 1 RL1 NC Relaiskontakt (Öffner) RL1 NO Relaiskontakt (Schliesser) Helpy 2W-EWMS Beschreibung der Anschlußklemmen Seite 6... -
Seite 7: Allgemeiner Anschlußplan
Kurzbedienungsanleitung Helpy 2W-EWMS Ausgabe 1.00 Allgemeiner Anschlußplan Helpy 2W-EWMS Allgemeiner Anschlußplan Seite 7... -
Seite 8: Programmierung
10 Sekunden vergehen. Nach 10 Sekunden ohne Zifferneingabe ertönt ein Warnton und es muss wieder aufgelegt werden. Diese Bedienungsanleitung ist eine Kurzfassung mit den wichtigsten Einstellun- gen. Eine komplette Beschreibungen können Sie unter www.rocom-gmbh.de herunterladen. Programmierungmodus einschalten Für die Programmierung über MFV Telefon muss der Programmiermodus aktiviert... -
Seite 9: Rufnummern
Kurzbedienungsanleitung Helpy 2W-EWMS Ausgabe 1.00 Rufnummern Es ist möglich bis zu 24 unterschiedliche Rufnummer Für Notruf, Routineruf und technische Alarme zu programmieren. Für jede Rufnummer kein ein entsprechen- des Empfangsprotokoll festgelegt werden. Jede Rufnummer kann bis zu 20 Ziffern haben. -
Seite 10: Programmierte Rufnummern Abhören
Kurzbedienungsanleitung Helpy 2W-EWMS Ausgabe 1.00 • für Timeralarm • für Aufzugswärteralarm <Protokoll> folgende Werte haben kann: • für MFV Telefon (Quittierung über MFV Nachwahl) • für Esseti Protokoll • für CLIP Anruf (Anruf ohne Beantwortung, nur technische Alarme) • für SMS •... -
Seite 11: Identifi Zierungsansage Löschen
Kurzbedienungsanleitung Helpy 2W-EWMS Ausgabe 1.00 Identifi zierungsansage löschen Um die Identifi zierungsansage zu löschen: 7401 Identifi zierungsansage abhören Sie können die gespeicherte Ansage jederzeit abhören: 7201 ID Code Programmierung Wenn der Notruf, oder auch ein technischer Alarm, zu einem Callcenter mit Esseti oder P100 Identifi... -
Seite 12: Einstellungen Für Routineruf Abhören
Kurzbedienungsanleitung Helpy 2W-EWMS Ausgabe 1.00 <Tage zwischen den Routinerufe 1- 9> <Tageszeit SSMM; von 0000 bis 2359> Beispiel Sie möchten den Routineruf täglich um 02:00 Uhr senden: 320200 Bitte beachten! Um den Routineruf zu aktivieren muss eine entsprechende Rufnummer pro- grammiert werden (siehe Rufnummern). -
Seite 13: Quittierungsprozedur
Kurzbedienungsanleitung Helpy 2W-EWMS Ausgabe 1.00 • für Akku leer • für Akku defekt • für Notruftaste defekt • für Sensor 1 EIN • für Sensor 1 AUS • für Sensor 2 EIN • für Sensor 2 AUS • für Sensor 3 EIN •... -
Seite 14: Quittierungprozedur Prüfen
Kurzbedienungsanleitung Helpy 2W-EWMS Ausgabe 1.00 Quittierungprozedur prüfen Sie können die Einstellungen für der Quittierungsprozedur abhören: Sprechverbindung Es kann festgelegt werden wann die Sprechverbindung (Einschaltung des Mikrofons) zwischen Notrufgerät und Empfänger aufgebaut werden soll. - Erst nach dem Empfang der Quittierungskennziffer - Automatisch sofort nach der Identifi... -
Seite 15: Notruftastenfi Lterung Prüfen
Kurzbedienungsanleitung Helpy 2W-EWMS Ausgabe 1.00 <Filterzeit für Notruftasten von 2 bis 9 Sekunden> Notruftastenfi lterung prüfen Sie können die Einstellungen für die Filterung der Notruftaste abhören: Uhreinstellung Um zu gewährleisten das der Routineruf auch zur gewünschten Uhrzeit erfolgt muss die interen Echtzeituhr des Gerätes entsprechend eingestellt werden. -
Seite 16: Datumeinstellung Prüfen
Kurzbedienungsanleitung Helpy 2W-EWMS Ausgabe 1.00 <Aktuelles Datum mit Wochentag, Tag, Monat und Jahr WTTMMJJ> Wobei der Wochentag mit den folgenden nummerischen Werte eingegeben wird: Sonntag Montag Dienstag Mittwoch Donnerstag Freitag Samstag Beispiel Sie möchten das Datum Sonntag den 30.Oktober 2016 eingeben:... -
Seite 17: Einstellungen Der Lautstärken Abhören
Kurzbedienungsanleitung Helpy 2W-EWMS Ausgabe 1.00 800195# Einstellungen der Lautstärken abhören Sie können die Einstellungen der Lautstärken abfragen, bzw. abhören: <Sprecheinheit 01-16> Password ändern Ab Werk ist das Password "0" vorgegeben. Dieser kann geändert werden: <Altes Password> <Neues Password max. 5 Ziffern>... -
Seite 18: Zweite Und Dritte Berühigungsansage
Kurzbedienungsanleitung Helpy 2W-EWMS Ausgabe 1.00 • für Polnisch • für Portugisisch • für Russisch • für Spanisch Zweite und dritte Berühigungsansage Es ist möglich eine zweite und dritte Ansage in einer gewünschte Fremdsprache zusätzlich zu der Ansage in der Hauptsprache zu aktivieren. Ab Werk sind diese aus- geschaltet. -
Seite 19: Rücksetzen Auf Werkeinstellungen
Kurzbedienungsanleitung Helpy 2W-EWMS Ausgabe 1.00 Rücksetzen auf Werkeinstellungen Die Werkseinstellung kann jederzeit durch Eingabe des folgenden Codes wieder hergestellt werden: 99*0# Bitte beachten! Die Rufnummern und die ID Codes werden nicht gelöscht. Um diese zu löschen einfach mit einem Leereintrag überschreiben. -
Seite 20: Bedienung (Empfang Der Notrufe)
Kurzbedienungsanleitung Helpy 2W-EWMS Ausgabe 1.00 BEDIENUNG (Empfang der Notrufe) Notruf zum Notrufempfänger (ESSETI, P100) Das Notrufsystem sollte sich mit einer Notrufzentrale im Notfall verbinden können. Der Standard EN81:1-2 für Notrufsysteme in den Aufzügen schreibt die Verbindung mit einer ständig besetzten Notrufempfangszentrale vor. In Ausnahmefällen kann der Notrufempfänger ein normales Telefon oder ein Handy sein. - Seite 21 Alle Notrufempfänger sollten zur Handhabung der Notrufe vom Helypair ent- sprechend geschult werden! Bitte beachten! Diese Prozeduren entsprechend der Standard MFV Kennziffern die ab Werk vorgegeben sind. Diese können programmiert werden darum können sich die Kennziffern ändern. Helpy 2W-EWMS MFV Notrufempfang. Standard Kennziffern Seite 21...
-
Seite 22: Optische Anzeigen
Kurzbedienungsanleitung Helpy 2W-EWMS Ausgabe 1.00 Optische Anzeigen Rote LED für den Gerätezustand Seite 22... -
Seite 23: Gelbe Led Für Den Alarmzustand
Kurzbedienungsanleitung Helpy 2W-EWMS Ausgabe 1.00 Gelbe LED für den Alarmzustand Grüne LED für GSM Signalpegel (nur mit GSM200-C) Seite 23... -
Seite 24: Blaue Led Für Den Zustand Der Stromversorgung
Kurzbedienungsanleitung Helpy 2W-EWMS Ausgabe 1.00 Blaue LED für den Zustand der Stromversorgung Seite 24... -
Seite 25: Technische Daten
Kurzbedienungsanleitung Helpy 2W-EWMS Ausgabe 1.00 Technische Daten Stromversorgung: 230 Vac max. 16W Funk: LTE cat. 1 Penta-Band / UMTS HSPA+ Dual-Band / GSM Dual-Band / 3G/2G fallback Funkfrequenzen: LTE (700/800/900/1800/2100 MHz) / UMTS HSPA+ (900/2100 MHz) / GSM (900/1800 MHz) - Seite 26 Kurzbedienungsanleitung Helpy 2W-EWMS Ausgabe 1.00 Ihr Händler: Energie- und Kommunikationssysteme GmbH Lessing Str. 20, 63110 Rodgau, Deutschland Tel. +49- (0) 6106 - 6600-0 Fax +49-(0) 6106 - 6600-66 E-Mail: info@rocom-gmbh.de http://www.rocom-gmbh.de Seite 26...
