Gerätebeschreibung
Mithilfe des Kondensationsprinzips sorgt das Gerät für eine
automatische Luftentfeuchtung von Räumen. Der Ventilator
saugt die feuchte Raumluft am Lufteinlass über den Luftfilter
(1), den Verdampfer und dem dahinterliegenden Kondensator
an. Am kalten Verdampfer wird die Raumluft bis unter den
Taupunkt abgekühlt. Der in der Luft enthaltene Wasserdampf
schlägt sich als Kondensat bzw. Reif auf den
Verdampferlamellen nieder. Am Kondensator wird die
entfeuchtete, abgekühlte Luft wieder erwärmt und mit einer
Temperatur von ca. 5 °C über der Raumtemperatur wieder
ausgeblasen. Die so aufbereitete, trockenere Luft wird wieder
mit der Raumluft vermischt. Aufgrund der ständigen
Raumluftzirkulation durch das Gerät wird die Luftfeuchtigkeit im
Aufstellungsraum reduziert. Abhängig von der Lufttemperatur
und der relativen Luftfeuchtigkeit tropft das kondensierte
Wasser stetig oder nur während der periodischen Abtauphasen
in die Kondensatwanne und durch den integrierten
Ablaufstutzen in den darunter befindlichen Kondensatbehälter
(4; nur bei TTK 140 S, TTK 170 S und TTK 350 S) bzw. in den
angeschlossenen Kondensatablassschlauch (6) (nur bei TTK 650
S) abgeleitet. Der Füllstand des Kondensatbehälters (4) wird
mithilfe einer Wippe ermittelt. Das Gerät ist zur Bedienung und
Funktionskontrolle mit einem Bedientableau (9) versehen. Wird
der Maximalfüllstand des Kondensatbehälters (4) erreicht, blinkt
die Kondensatbehälter-Kontrolllampe (siehe Kapitel
Bedienelemente) auf dem Bedientableau (9) orange. Das Gerät
schaltet ab. Die Kondensatbehälter-Kontrolllampe erlischt erst
beim Wiedereinsetzen des entleerten Kondensatbehälters (4).
Optional kann das kondensierte Wasser mithilfe eines
Kondensatablassschlauches am Schlauchanschluss (3)
abgeleitet werden (siehe Kapitel Betrieb mit Schlauch am
Kondensatanschluss).
Das Gerät ermöglicht eine Absenkung der relativen
Luftfeuchtigkeit gemäß den technischen Daten. Aufgrund der im
Betrieb entwickelten Wärmeabstrahlung kann die
Zimmertemperatur um ca. 1-4 °C ansteigen.
5

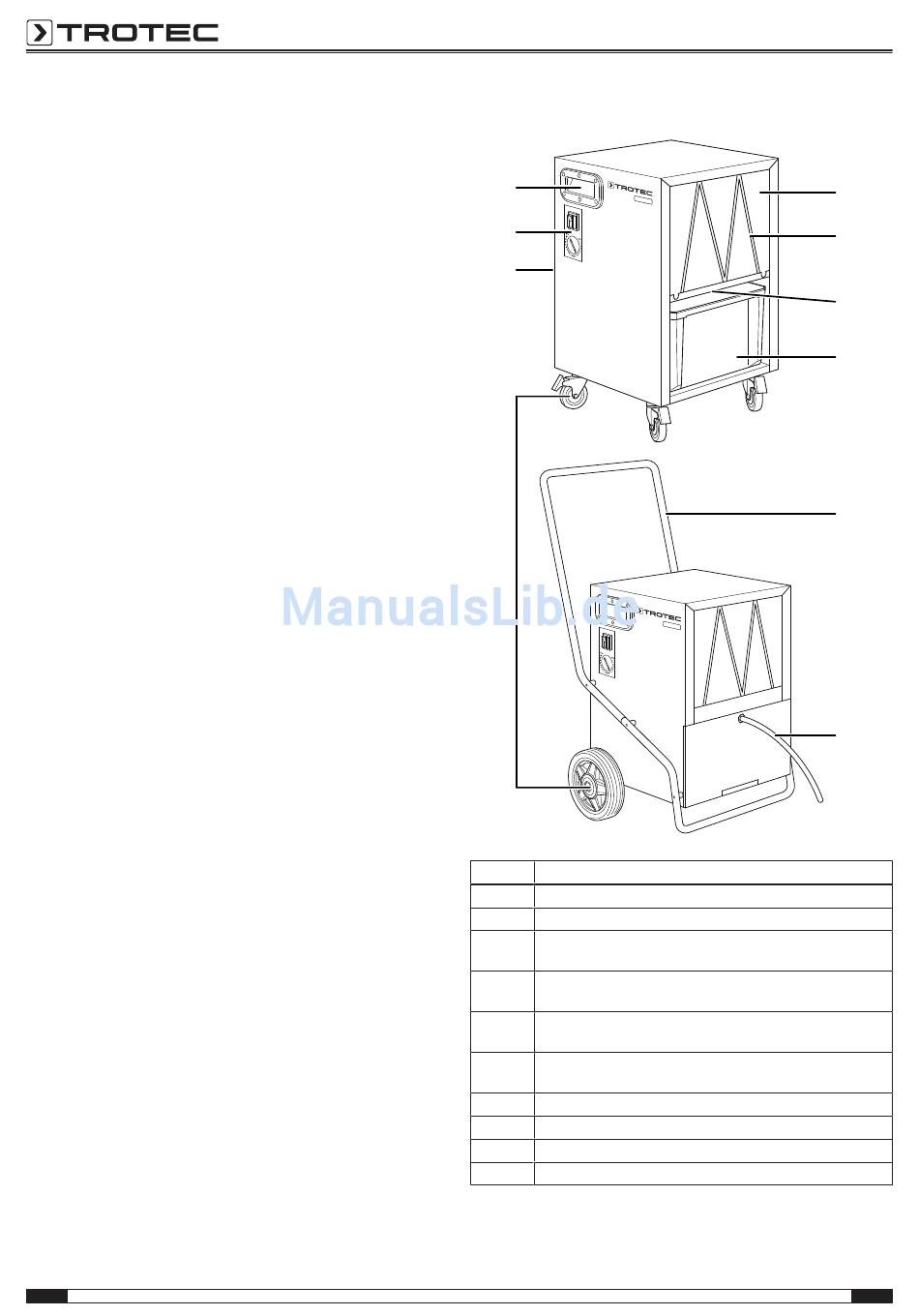

Gerätedarstellung
Nr.
1
2
3
4
5
6
7
8
9
10
Bedienungsanleitung – Luftentfeuchter TTK 140 S / TTK 170 S / TTK 350 S / TTK 650 S
10
9
8
7
Bezeichnung
Luftfilter am Lufteinlass
Befestigungsstange des Luftfilters
Schlauchanschluss für Kondensatablassschlauch
(nur bei TTK 140 S, TTK 170 S und TTK 350 S)
Kondensatbehälter
(nur bei TTK 140 S, TTK 170 S und TTK 350 S)
Transportgriff
(nur bei TTK 170 S, TTK 350 S und TTK 650 S)
Kondensatablassschlauch
(nur bei TTK 650 S)
Transportrollen
Luftauslass
Bedientableau
Tragegriff
1
2
3
4
5
6
