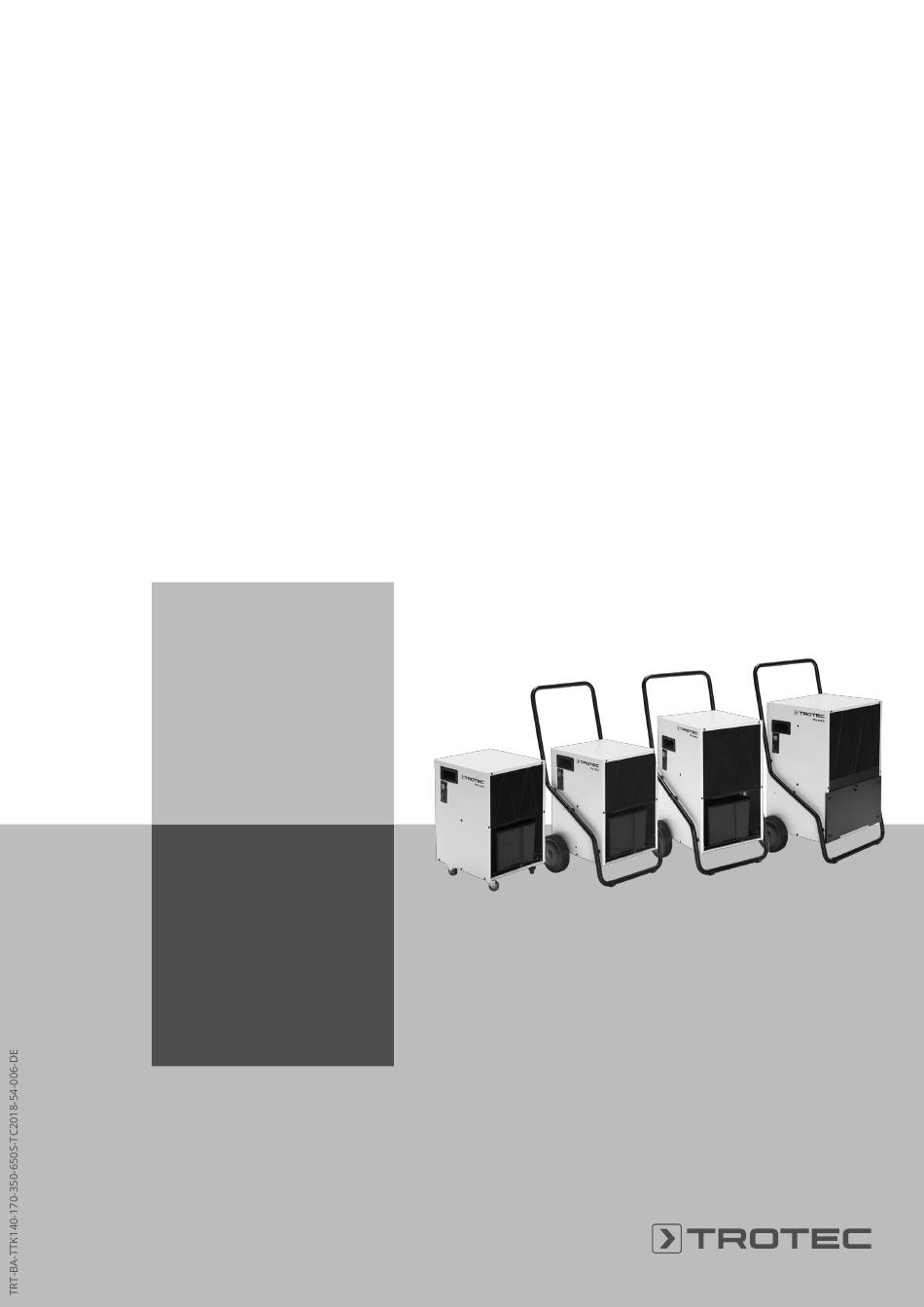

- Seite 1 TTK 140 S / TTK 170 S / TTK 350 S / TTK 650 S ORIGINALBETRIEBSANLEITUNG LUFTENTFEUCHTER...
-
Seite 2: Inhaltsverzeichnis
Fehler und Störungen ............ 11 herunterladen: Wartung ................ 12 Technischer Anhang............ 16 Entsorgung................ 23 TTK 140 S Konformitätserklärung ............ 23 https://hub.trotec.com/?id=42763 Hinweise zur Betriebsanleitung Symbole TTK 170 S Gefahr Dieses Symbol weist darauf hin, dass Gefahren aufgrund von extrem entzündbarem Gas für Leben und Gesundheit von Personen bestehen. -
Seite 3: Sicherheit
• Stecken Sie den Netzstecker in eine ordnungsgemäß Sicherheit abgesicherte Netzsteckdose. Lesen Sie diese Anleitung vor Inbetriebnahme / • Wählen Sie Verlängerungen des Netzkabels unter Verwendung des Gerätes sorgfältig durch und bewahren Berücksichtigung der Geräteanschlussleistung, der Sie die Anleitung immer in unmittelbarer Nähe des Kabellänge und des Verwendungszwecks aus. -
Seite 4: Bestimmungsgemäße Verwendung
Zündquellen verursachte Zündung des Kältemittels entstehen. • Der gesamte Kältemittelkreislauf ist ein wartungsfreies, hermetisch geschlossenes System und darf nur von Fachbetrieben für Kälte- und Klimatechnik oder von Trotec gewartet bzw. instand gesetzt werden. Bestimmungsgemäße Verwendung Verwenden Sie das Gerät ausschließlich zum Trocknen und Entfeuchten der Raumluft unter Einhaltung der technischen Daten. -
Seite 5: Verhalten Im Notfall
TTK 350 S Warnung vor elektrischer Spannung Arbeiten an elektrischen Bauteilen dürfen nur von einem autorisierten Fachbetrieb durchgeführt werden! Warnung vor elektrischer Spannung Entfernen Sie vor allen Arbeiten am Gerät den Netzstecker aus der Netzsteckdose! Ziehen Sie das Netzkabel aus der Netzsteckdose, indem Sie es am Netzstecker anfassen. -
Seite 6: Informationen Über Das Gerät
TTK 170 S / TTK 350 S Informationen über das Gerät Gerätebeschreibung Mithilfe des Kondensationsprinzips sorgt das Gerät für eine automatische Luftentfeuchtung von Räumen. Der Ventilator saugt die feuchte Raumluft am Lufteinlass über den Luftfilter, den Verdampfer und den dahinterliegenden Kondensator an. -
Seite 7: Gerätedarstellung
Gerätedarstellung Transport und Lagerung Hinweis Wenn Sie das Gerät unsachgemäß lagern oder transportieren, kann das Gerät beschädigt werden. Beachten Sie die Informationen zum Transport und zur Lagerung des Gerätes. Transport Beachten Sie folgende Hinweise vor jedem Transport: • Schalten Sie das Gerät aus. •... -
Seite 8: Montage Und Installation
Montage und Installation Lieferumfang • 1 x Gerät • 1 x Transportgriff (TTK 170 S / TTK 350 S / TTK 650 S) • 1 x Anleitung Gerät auspacken 1. Öffnen Sie den Karton und entnehmen Sie das Gerät. 2. Entfernen Sie die Verpackung vollständig vom Gerät. 3. Wickeln Sie das Netzkabel vollständig ab. Achten Sie darauf, dass das Netzkabel nicht beschädigt ist, und beschädigen Sie es beim Abwickeln nicht. -
Seite 9: Bedienung
Betriebsstunden-/Stromverbrauchszähler Das Gerät ist optional mit einem einfachen Betriebsstundenzähler oder mit einem kombinierten Betriebsstunden- und Stromverbrauchszähler erhältlich (siehe Abbildung). Kontaktieren Sie hierzu Ihren Trotec-Kundenservice. Netzkabel anschließen • Stecken Sie den Netzstecker in eine ordnungsgemäß abgesicherte Netzsteckdose. Luftentfeuchter TTK 140 S / TTK 170 S / TTK 350 S / TTK 650 S... -
Seite 10: Kondensatablassschlauch Anschließen
Gerät einschalten Nachdem Sie das Gerät, wie im Kapitel Inbetriebnahme beschrieben, betriebsbereit aufgestellt haben, können Sie es einschalten. 1. Führen Sie folgende Überprüfungen vor dem Einschalten durch: ð Nur bei TTK 140 S, TTK 170 S und TTK 350 S: Vergewissern Sie sich, dass der Kondensatbehälter leer und richtig eingesetzt ist. -
Seite 11: Außerbetriebnahme
(siehe Kapitel Wartung). Lassen Sie ein verschmutztes • Überprüfen Sie den Füllstand des Kondensatbehälters, ggf. Geräteinneres von einem Fachbetrieb für Kälte- und leeren Sie diesen. Die Kondensatbehälter- Klimatechnik oder von Trotec reinigen. Kontrolllampe (11) darf nicht aufleuchten. Ihr Gerät funktioniert nach den Überprüfungen nicht einwandfrei? Kontaktieren Sie den Kundenservice. -
Seite 12: Wartungsintervalle
Wartungsintervalle Wartung Wartungs- und Pflegeintervall vor jeder bei Bedarf mindestens mindestens mindestens mindestens Inbetriebnahme alle 2 Wochen alle 4 Wochen alle 6 Monate jährlich Ansaug- und Ausblasöffnungen auf Verschmutzungen und Fremdkörper prüfen, ggf. reinigen Außenreinigung Sichtprüfung des Geräteinneren auf Verschmutzungen Luftfilter auf Verschmutzungen und Fremdkörper prüfen, ggf. -
Seite 13: Tätigkeiten Vor Wartungsbeginn
• Der gesamte Kältemittelkreislauf ist ein wartungsfreies, hermetisch geschlossenes System und darf nur von Fachbetrieben für Kälte- und Klimatechnik oder von Trotec gewartet bzw. instand gesetzt werden. Luftentfeuchter TTK 140 S / TTK 170 S / TTK 350 S / TTK 650 S... - Seite 14 2. Säubern Sie den Filter mit einem weichen, fusselfreien, Luftfilter reinigen leicht angefeuchteten Tuch. Sollte der Filter stark Hinweis verschmutzt sein, säubern Sie ihn mit warmem Wasser, Stellen Sie sicher, dass der Luftfilter weder abgenutzt vermischt mit neutralem Reinigungsmittel. noch beschädigt ist. Die Ecken und Kanten des Luftfilters dürfen nicht verformt und nicht abgerundet sein.
-
Seite 15: Kondensatbehälter Leeren
Kondensatbehälter leeren (TTK 140 S / TTK 170 S / TTK 350 S) Info Der Kompressor startet immer mit einer Verzögerung. Dies dient zum Schutz des Kompressors und erhöht damit seine Lebensdauer. Wenn Sie den Kondensatbehälter aus dem Gerät nehmen und nach der Leerung wieder hineinstellen, dann schaltet er sich mit einer Verzögerung von ca. -
Seite 16: Technische Daten
Technische Daten Technischer Anhang Parameter Wert Modell TTK 140 S TTK 170 S TTK 350 S TTK 650 S Entfeuchterleistung 35 l / 24 h 40 l / 24 h 55 l / 24 h 125 l / 24 h @ 30 °C / 80 % r.F. - Seite 17 Schaltbild TTK 140 S / TTK 170 S / TTK 350 S Betriebsstundenzähler Betriebsstundenzähler mit MID-Zähler Wiring diagram with Hour Counter just counting the compressor operation time (Optional) Wiring diagram with Counter counting energy and time downstream the main switch (Optional) 220-240V~50Hz 220-240V~50Hz Schuko Plug...
- Seite 18 TTK 650 S Betriebsstundenzähler Betriebsstundenzähler mit MID-Zähler Luftentfeuchter TTK 140 S / TTK 170 S / TTK 350 S / TTK 650 S...
- Seite 19 Ersatzteilübersicht und Ersatzteilliste TTK 140 S Info Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Betriebsanleitung verwendeten Positionsnummern der Bauteile. Ersatzteil Ersatzteil Ersatzteil Main frame Fan motor Humidistat Baseplate Heat exchangers Control´s box Air outlet grille Electronic controller Defrost valve Air inlet grille Humidistat knob...
- Seite 20 Ersatzteilübersicht und Ersatzteilliste TTK 170 S Info Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Betriebsanleitung verwendeten Positionsnummern der Bauteile. Nr. Ersatzteil Nr. Ersatzteil Nr. Ersatzteil Main frame 14 Electronic controller Saddle foot Baseplate 15 Humidistat knob Handle´s saddle spacers Air outlet grille 16 Control panel sticker Wheel...
- Seite 21 Ersatzteilübersicht und Ersatzteilliste TTK 350 S Info Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Betriebsanleitung verwendeten Positionsnummern der Bauteile. Nr. Ersatzteil Nr. Ersatzteil Nr. Ersatzteil Main frame 14 Electronic controller 27 Saddle foot Baseplate 15 Humidistat knob 28 Handle´s saddle spacers Air outlet grille 16 Control panel sticker...
- Seite 22 Ersatzteilübersicht und Ersatzteilliste TTK 650 S Info Die Positionsnummern der Ersatzteile unterscheiden sich von den in der Betriebsanleitung verwendeten Positionsnummern der Bauteile. Nr. Ersatzteil Nr. Ersatzteil Nr. Ersatzteil baseplate 18 Ø250 wheel 37 compressor's rubber grommet structural element for Ø300 fan 19 Ø20 wheel shaft 40 compressor overload protector air outlet ventilation grid...
-
Seite 23: Entsorgung
Hersteller und Name des Bevollmächtigten der technischen Anhang II Teil 1 Abschnitt A Unterlagen: Trotec GmbH Hiermit erklären wir, die Trotec GmbH, dass die nachfolgend bezeichnete Maschine entwickelt, konstruiert und gefertigt Grebbener Straße 7, D-52525 Heinsberg wurde in Übereinstimmung mit den Anforderungen der EG- Telefon: +49 2452 962-400 Richtlinie Maschinen i.d.F. - Seite 24 Die unterschriebene Konformitätserklärung finden Sie unter https://hub.trotec.com/?id=42766. Konformitätserklärung Im Sinne der EG-Richtlinie Maschinen 2006/42/EG, Anhang II Teil 1 Abschnitt A Hiermit erklären wir, die Trotec GmbH, dass die nachfolgend bezeichnete Maschine entwickelt, konstruiert und gefertigt wurde in Übereinstimmung mit den Anforderungen der EG- Richtlinie Maschinen i.d.F. 2006/42/EG. Produktmodell / Produkt: TTK 650 S...
- Seite 25 Trotec GmbH Grebbener Str. 7 D-52525 Heinsberg +49 2452 962-400 +49 2452 962-200 info@trotec.com www.trotec.com...
