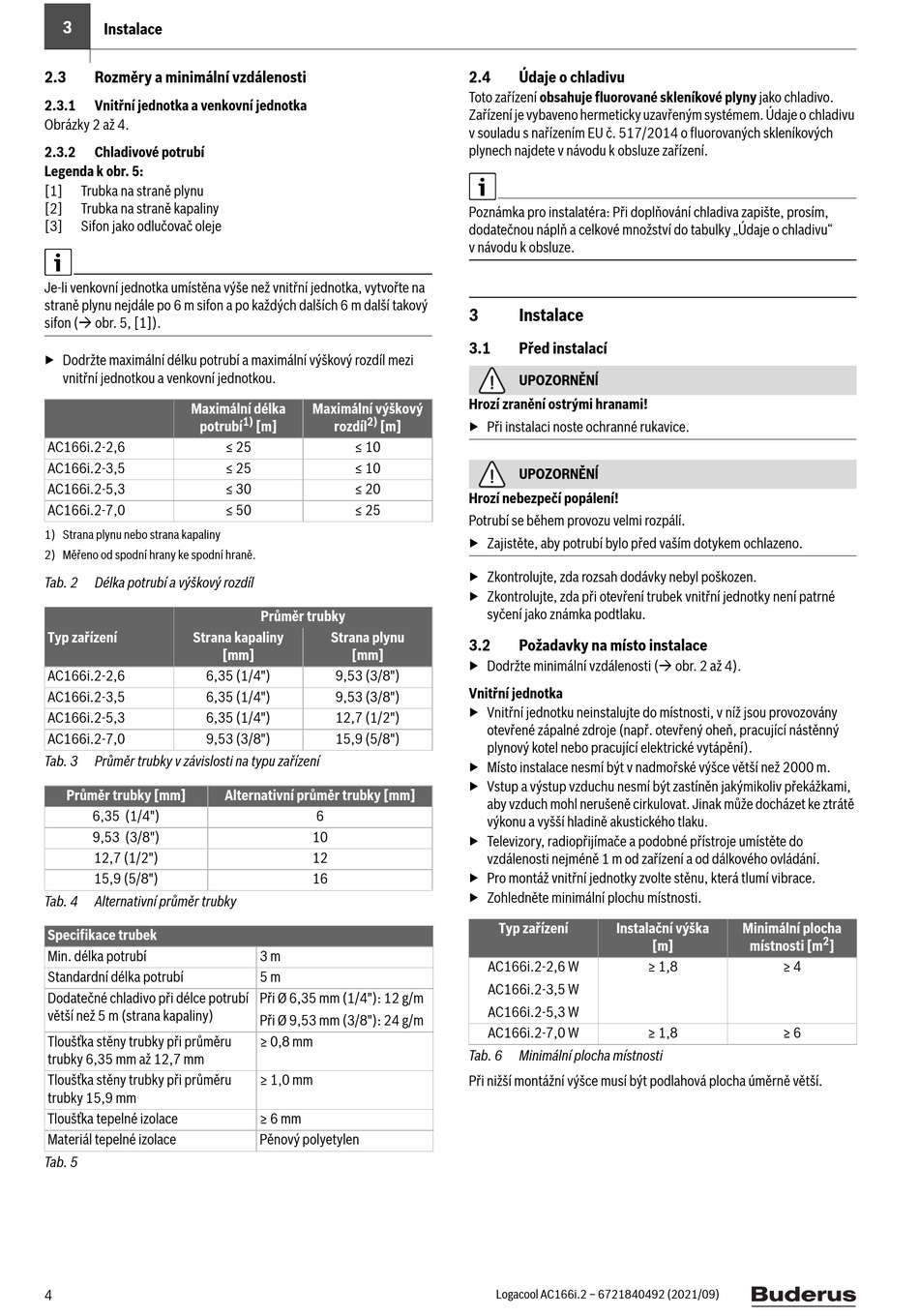

Instalace

2.3 Rozměry a minimální vzdálenosti
2.3.1 Vnitřní jednotka a venkovní jednotka
Obrázky 2 až 4.
2.3.2 Chladivové potrubí
Legenda k obr. 5:
[1] Trubka na straně plynu
[2] Trubka na straně kapaliny
[3] Sifon jako odlučovač oleje
Je-li venkovní jednotka umístěna výše než vnitřní jednotka, vytvořte na
straně plynu nejdále po 6 m sifon a po každých dalších 6 m další takový
sifon ( obr. 5, [1]).
▶ Dodržte maximální délku potrubí a maximální výškový rozdíl mezi
vnitřní jednotkou a venkovní jednotkou.
Maximální délka
potrubí
AC166i.2-2,6
AC166i.2-3,5
AC166i.2-5,3
AC166i.2-7,0
1) Strana plynu nebo strana kapaliny
2) Měřeno od spodní hrany ke spodní hraně.
Tab. 2 Délka potrubí a výškový rozdíl
Typ zařízení Strana kapaliny
AC166i.2-2,6 6,35 (1/4")
AC166i.2-3,5 6,35 (1/4")
AC166i.2-5,3 6,35 (1/4")
AC166i.2-7,0 9,53 (3/8")
Tab. 3 Průměr trubky v závislosti na typu zařízení
Průměr trubky [mm]
6,35 (1/4")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
Tab. 4 Alternativní průměr trubky
Specifikace trubek
Min. délka potrubí
Standardní délka potrubí
Dodatečné chladivo při délce potrubí
větší než 5 m (strana kapaliny)
Tloušťka stěny trubky při průměru
trubky 6,35 mm až 12,7 mm
Tloušťka stěny trubky při průměru
trubky 15,9 mm
Tloušťka tepelné izolace
Materiál tepelné izolace
Tab. 5
4
Maximální výškový
1) 2)
[m] rozdíl [m]
≤ 25 ≤ 10
≤ 25 ≤ 10
≤ 30 ≤ 20
≤ 50 ≤ 25
Průměr trubky
Strana plynu
[mm] [mm]
9,53 (3/8")
9,53 (3/8")
12,7 (1/2")
15,9 (5/8")
Alternativní průměr trubky [mm]
6
10
12
16
3 m
5 m
Při Ø 6,35 mm (1/4"): 12 g/m
Při Ø 9,53 mm (3/8"): 24 g/m
≥ 0,8 mm
≥ 1,0 mm
≥ 6 mm
Pěnový polyetylen
2.4 Údaje o chladivu
Toto zařízení obsahuje fluorované skleníkové plyny jako chladivo.
Zařízení je vybaveno hermeticky uzavřeným systémem. Údaje o chladivu
v souladu s nařízením EU č. 517/2014 o fluorovaných skleníkových
plynech najdete v návodu k obsluze zařízení.
Poznámka pro instalatéra: Při doplňování chladiva zapište, prosím,
dodatečnou náplň a celkové množství do tabulky „Údaje o chladivu"
v návodu k obsluze.
3 Instalace
3.1 Před instalací
UPOZORNĚNĺ
Hrozí zranění ostrými hranami!
▶ Při instalaci noste ochranné rukavice.
UPOZORNĚNĺ
Hrozí nebezpečí popálení!
Potrubí se během provozu velmi rozpálí.
▶ Zajistěte, aby potrubí bylo před vaším dotykem ochlazeno.
▶ Zkontrolujte, zda rozsah dodávky nebyl poškozen.
▶ Zkontrolujte, zda při otevření trubek vnitřní jednotky není patrné
syčení jako známka podtlaku.
3.2 Požadavky na místo instalace
▶ Dodržte minimální vzdálenosti ( obr. 2 až 4).
Vnitřní jednotka
▶ Vnitřní jednotku neinstalujte do místnosti, v níž jsou provozovány
otevřené zápalné zdroje (např. otevřený oheň, pracující nástěnný
plynový kotel nebo pracující elektrické vytápění).
▶ Místo instalace nesmí být v nadmořské výšce větší než 2000 m.
▶ Vstup a výstup vzduchu nesmí být zastíněn jakýmikoliv překážkami,
aby vzduch mohl nerušeně cirkulovat. Jinak může docházet ke ztrátě
výkonu a vyšší hladině akustického tlaku.
▶ Televizory, radiopřijímače a podobné přístroje umístěte do
vzdálenosti nejméně 1 m od zařízení a od dálkového ovládání.
▶ Pro montáž vnitřní jednotky zvolte stěnu, která tlumí vibrace.
▶ Zohledněte minimální plochu místnosti.
Typ zařízení Instalační výška
AC166i.2-2,6 W
AC166i.2-3,5 W
AC166i.2-5,3 W
AC166i.2-7,0 W
Tab. 6 Minimální plocha místnosti
Při nižší montážní výšce musí být podlahová plocha úměrně větší.
Logacool AC166i.2 – 6721840492 (2021/09)
Minimální plocha
[m] místnosti [m
≥ 1,8 ≥ 4
≥ 1,8 ≥ 6
2
]
