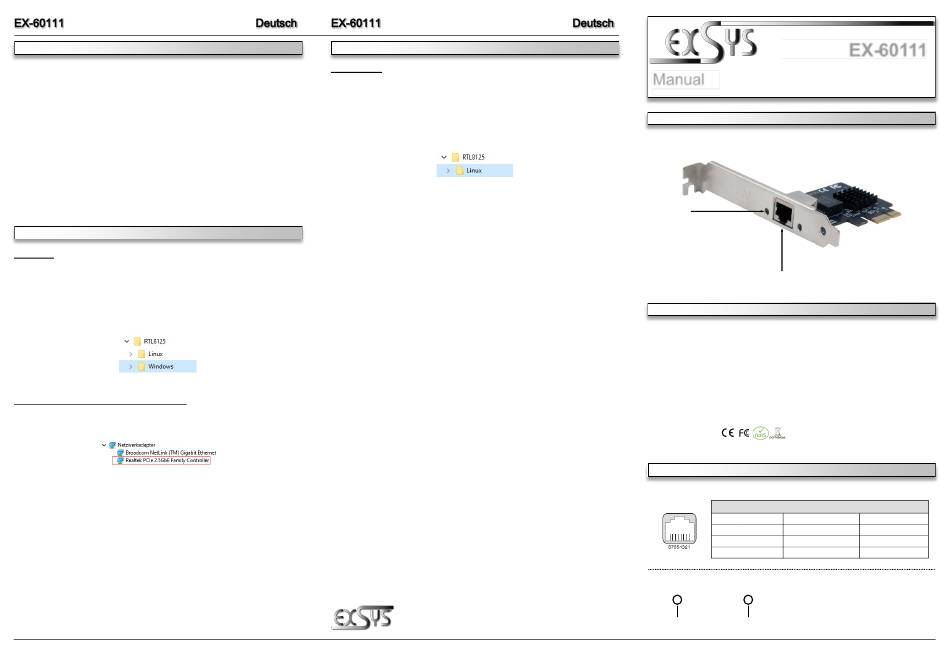

HARDWARE INSTALLATION
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-60111 geben. Bei Unklar-
heiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1.
Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie
bei allen Geräten den Netzstecker.
2.
Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen
Sie vorsichtig das Gehäuse.
3.
Suchen Sie jetzt einen freien PCI-Express Steckplatz und stecken Sie die EX-60111 vorsich-
tig in den ausgewählten PCI-Express Steckplatz ein. Beachten Sie, das die EX-60111 korrekt
eingesteckt ist und das kein Kurzschluss entsteht.
4.
Danach befestigen Sie die EX-60111 mit einer Schraube am Gehäuse.
5.
Jetzt das Computergehäuse mit den Schrauben wieder schließen.
TREIBER INSTALLATION
Windows
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch die Karte
und installiert diese! Falls die Treiber nicht automatisch installiert werden sollten, legen Sie nun
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und öffnen Sie den Ordner
„RTL8125/Windows". Nun wählen Sie den Ordner Ihres Betriebssystems aus und installieren
Sie die Treiber (siehe Abbildung). Folgen Sie den Installationsanweisungen und schließen Sie
die Installation ab. Wichtig! Starten Sie Ihren PC nach der Installation neu.
ÜBERPRÜFEN DES INSTALLIERTEN TREIBER
Öffnen Sie den >Geräte-Manager<. Jetzt müssten Sie unter „Netzwerkadapter" folgenden
neuen Eintrag sehen:
Ist dieser oder ein ähnlicher Eintrag vorhanden, ist die Karte richtig installiert.
2
TREIBER INSTALLATION
Linux / Unix
Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch die Karte
und installiert diese! Falls die Treiber nicht automatisch installiert werden sollten, legen Sie nun
die Treiber CD in Ihr CD-ROM Laufwerk (z.B. Laufwerk D:) ein und öffnen Sie den Ordner
„RTL8125/Linux". Nun wählen Sie den Ordner Ihres Betriebssystems aus und installieren Sie
die Treiber (siehe Abbildung). Folgen Sie den Installationsanweisungen und schließen Sie die
Installation ab. Wichtig! Starten Sie Ihren PC nach der Installation neu.
Deutschland:
Schweiz:
EXSYS Vertriebs GmbH
EXSYS Vertriebs GmbH
Industriestrasse 8
Dübendorfstrasse 17
61449 Steinbach
8602 Wangen
www.exsys.ch
www.exsys.de
3
Manual
Vers. 1.0 / 02.11.22
LAYOUT
Status LED´s
RJ45 Port
DESCRIPTION & TECNICAL INFORMATION
The EX-60111 is a high-speed 2.5 Gigabit Ethernet PCI-Express card. It is equipped with an
external RJ45 port. The EX-60111 supports all PCI-Express slots from x1 to x16. The serial PCI
-Express bus optimally supports the performance of the fast Realtek chipset. The EX-60111
thus ensures secure data transmission and excellent performance of up to 2.5 Gbit/s!
Compatibility:
PCI-Express x1 to x16
Operating System:
Windows 98SE / ME / 2000 / XP / Vista / 7 / 8.x / 10 / 11 / Server 20xx /
Linux / Unix
Connectors:
1x RJ45 2.5 Gigabit Ethernet Port
Extent of Delivery:
EX-60111, Driver CD, Low Profile Bracket, Manual
Certificates:
CONNECTORS & LED'S
RJ45 Port:
RJ45 Port
Pin
Signal
Pin
Signal
1
BI_DA+
4
BI_DC+
2
BI_DA-
5
BI_DC-
3
BI_DB+
6
BI_DB-
Status LED´s:
ACT LAN DATA
LINK / Connected
4
EX-60111
Pin
Signal
7
BI_DD+
8
BI_DD-
