TRI-FLAT EASYSPEED
Montageanleitung für Flachdächer
11
Montage Windleitblech Süd 18°/25°
11.1
Einlegen der Windleitbleche in die Lasche
Setzen Sie die Windleitbleche in die Laschen der
Lifte groß an den Mittelstützen und Hinterstützen
(Abb. A).
!
Hinweis:
Achten Sie darauf, dass die Windleitbleche am
Anfang und am Ende einer Modulreihe bündig
mit den Adaptern der Mittel und Hinterstützen
sind (Abb. B).
11.2
Verschrauben der Windleitbleche
Fixieren Sie die Windleitbleche mittels Unter-
legscheiben und Inbusschrauben durch Ver-
schrauben in die Bohrungen der Stützen. Ziehen
Sie diese mit 15 Nm fest (Abb. C).
Stoßen zwei Windleitbleche aufeinander,
werden diese überlappend montiert (Abb. D).
!
Tipp:
An den Überlappungen der Windleitbleche
sollten zusätzlich Clips angebracht werden.
16
V 0.1 | MA-TRI-FLAT-Easyspeed | 28.09.2022
Lasche

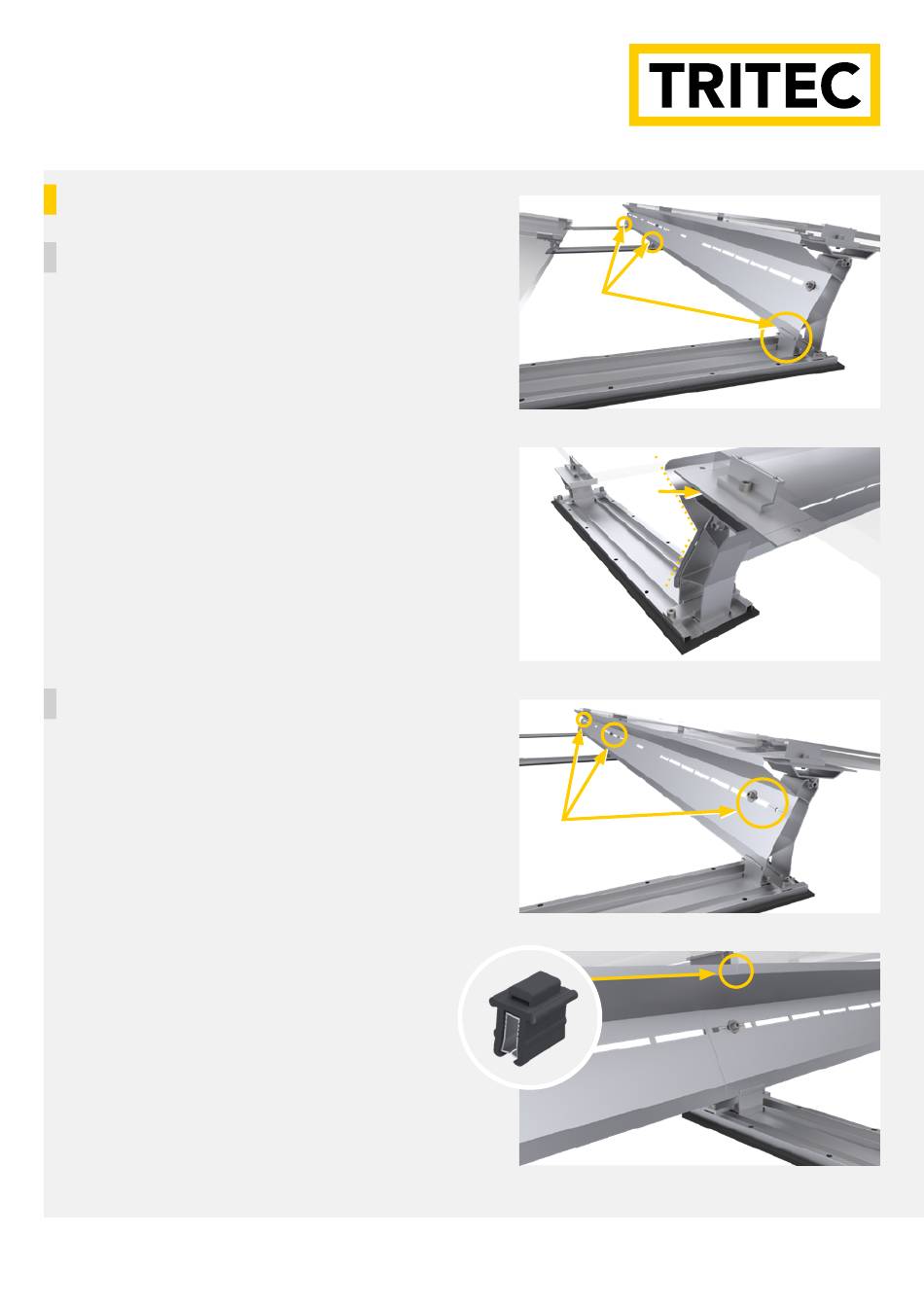

Abb. A, Windleitblech in Lasche einlegen
Adapter
Abb. B, Windleitblech bündig setzen
Verschrauben
Abb. C, Verschrauben
Abb. D, Clip anbringen
