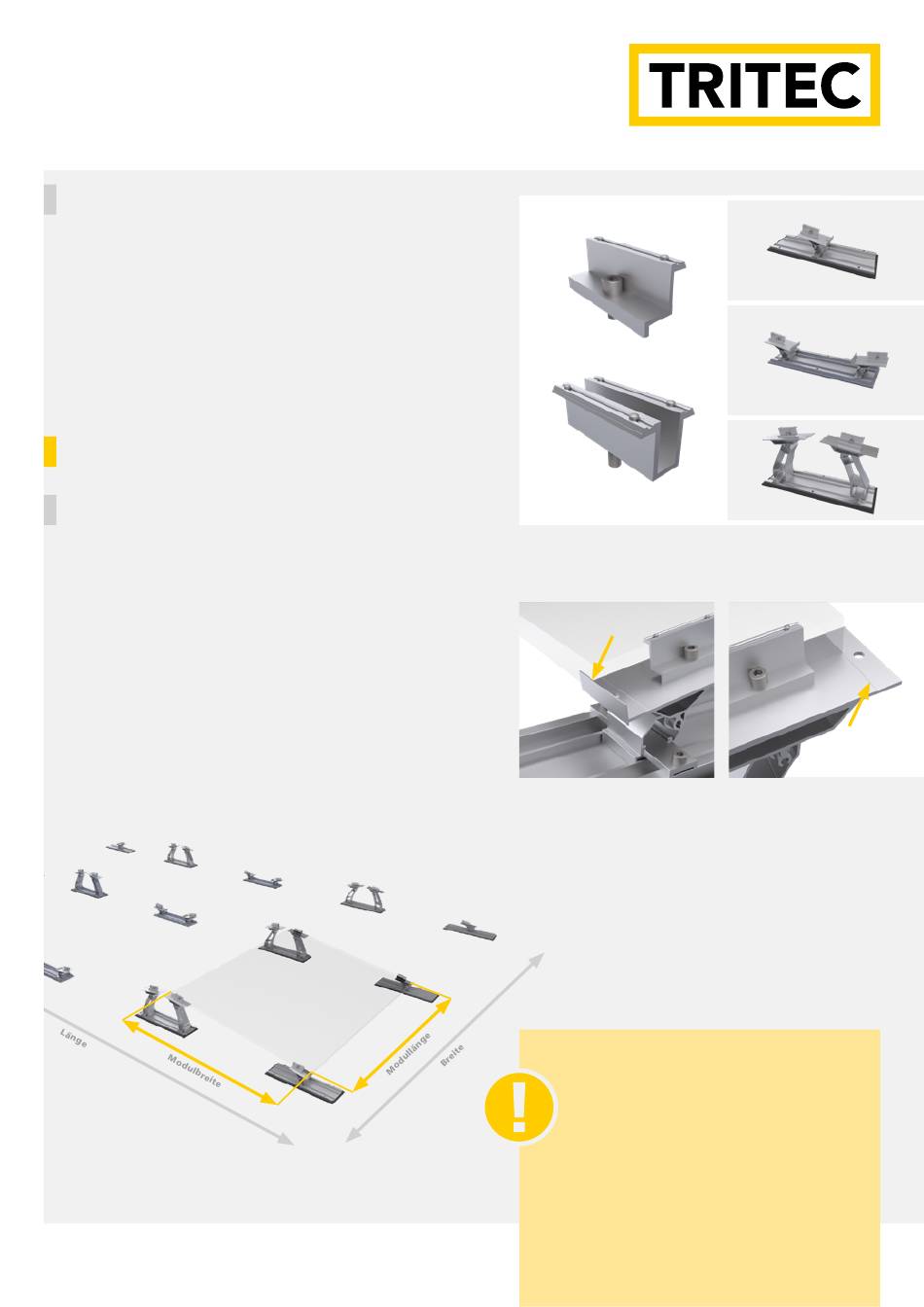

TRI-FLAT EASYSPEED
Montageanleitung für Flachdächer
5.4
Vormontieren der Klemmen
Schrauben Sie nach Bedarf die Abschluss- und
Mittelklemmen mit ca. 2 Umdrehungen auf
die bereits montierten Lifte der Vorder- und
Mittelstützen.
!
Tipp:
Kontrollieren Sie nochmals die Ausrichtung der
Lifte klein und Lifte groß.
6
Montagedetails Ost/West
6.1 Positionierung der Stützen
Positionieren Sie die Modulfelder gemäß
TRI-DESIGN-Projektbericht auf der gewählten
Dachfläche. Messen Sie hierfür die Länge und
Breite des Modulfeldes und platzieren Sie die
Vorderstützen, Mittelstützen hoch und Mittel-
stützen nieder. Der exakte Abstand der Stützen
ist abhängig von der Modullänge und der
Modulbreite.
Achten Sie bei der Platzierung der Stützen
auf den Anschlag am Lift klein (Abb. A)
und der Kennlinie am Lift groß (Abb. B).
10
V 0.1 | MA-TRI-FLAT-Easyspeed | 28.09.2022
Abschluss- & Mittelklemme
Abb. A, Anschlag vorne
Vorsicht:
Bei Verwendung der Alpin-Variante
achten Sie auf die Platzierung der
Vorder- und Mittelstützen! Hier wer-
den die Module auf die jeweilige
Kennlinie aller Stützen positioniert.
Die Montage der Alpin-Variante wird
ab der Seite 12 beschrieben.
Vorderstütze
Mittelstütze nieder
Mittelstütze hoch
Stützen
Abb. B, Kennlinie hinten
