TRI-FLAT EASYSPEED
Montageanleitung für Flachdächer
6.2
Montieren der Module
Erste Modulreihe:
Platzieren Sie das erste Modul horizontal auf
den Vorderstützen und Mittelstützen hoch, so
dass dieses bündig mit dem Anschlag vorne
am Lift klein (Abb. A) und der Kennlinie hinten
am Lift groß (Abb. B) ist. Ziehen Sie die Ab-
schlussklemmen mit 15 Nm fest. Schieben Sie
das nächste Modul an die Mittelklemmen des
vorherigen Moduls heran und ziehen Sie die
Mittelklemmen mit 15 Nm fest. Montieren Sie
weitere Module analog.
!
Tipp:
Wenn Ballastwannen erforderlich sind, mon-
tieren Sie diese, bevor die zweite Modulreihe
platziert wird. Die Montage der Ballastwannen
wird ab Seite 17 beschrieben.
Zweite Modulreihe:
Platzieren Sie das erste Modul horizontal auf
den Mittelstützen nieder und Mittelstützen
hoch, sodass dieses bündig mit dem Anschlag
vorne am Lift klein (Abb. A) und der Kennlinie
hinten am Lift groß (Abb. B) ist. Ziehen Sie die
Abschlussklemmen mit 15 Nm fest. Schieben Sie
das nächste Modul an die Mittelklemmen des
vorherigen Moduls heran und ziehen Sie die
Mittelklemmen mit 15 Nm fest. Montieren Sie
weitere Module analog.
11
V 0.1 | MA-TRI-FLAT-Easyspeed | 28.09.2022

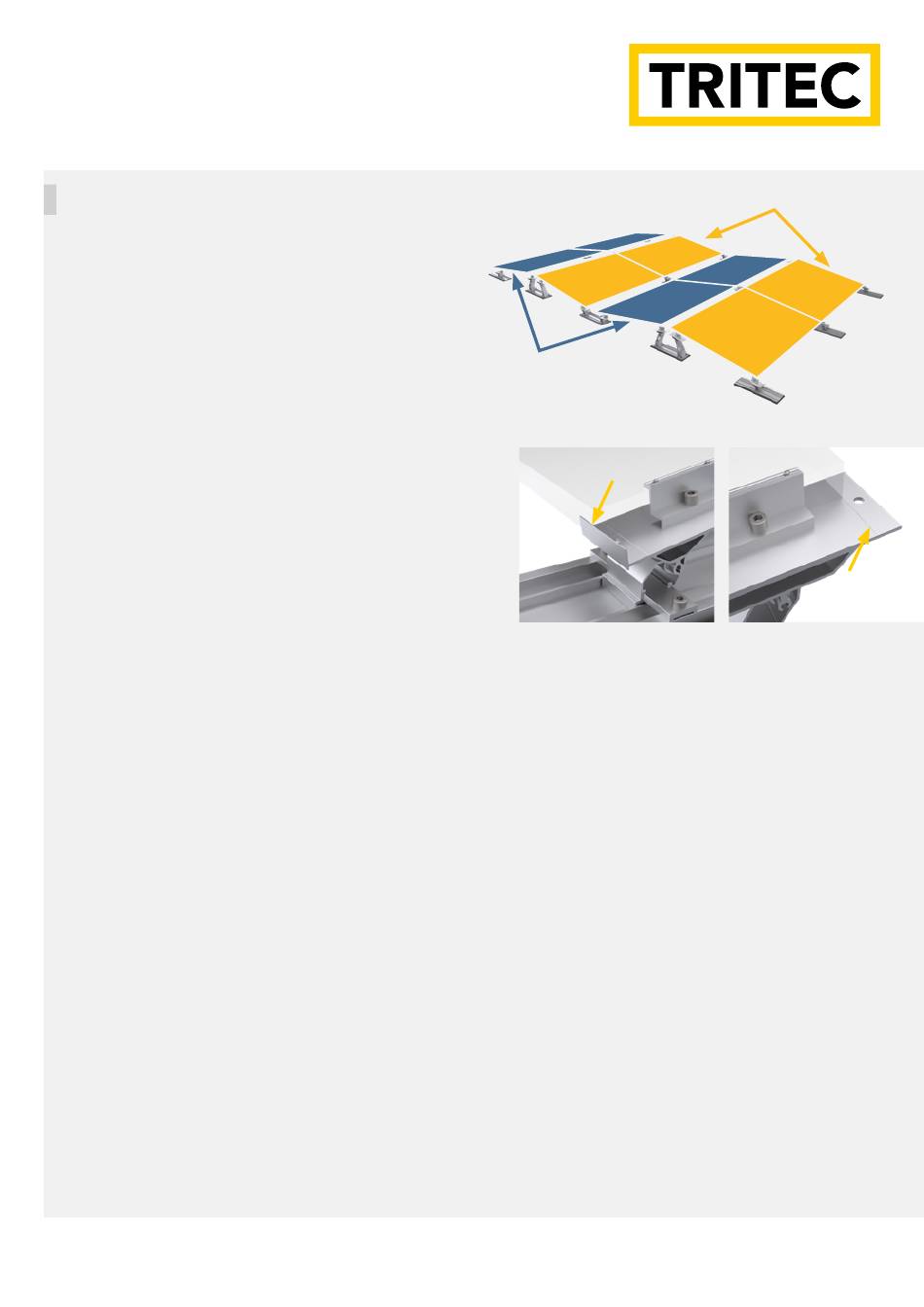

Zweite Modulreihe
Abb. A, Anschlag vorne
Erste Modulreihe
Abb. B, Kennlinie hinten
