TRI-FLAT EASYSPEED
Montageanleitung für Flachdächer
7
Alpin Variante Ost/West (optional)
7.1 Positionierung + Montage der Stützen
Positionieren Sie die Modulfelder wie auf der
Seite 10 beschrieben. Bringen Sie zusätzliche
Vorderstützen, Mittelstützen hoch und Mittel-
stützen nieder in der Mitte des Modules an
(Abb. A, Reihenfolge siehe Seite 11).
!
Hinweis:
Achten Sie darauf, dass bei allen Stützen die
Module bündig mit der Kennlinie am Lift klein
(Detail A) und der Kennlinie am Lift groß
(Detail B) positioniert werden.
Verwenden Sie nicht den Anschlag am Lift klein!
7.2
Montieren der Abschlussklemmen
Schrauben Sie die zusätzlichen Abschluss-
klemmen in die bereits platzierten Lifte der
Alpinstützen. Ziehen Sie diese mit 15 Nm fest.
12
V 0.1 | MA-TRI-FLAT-Easyspeed | 28.09.2022

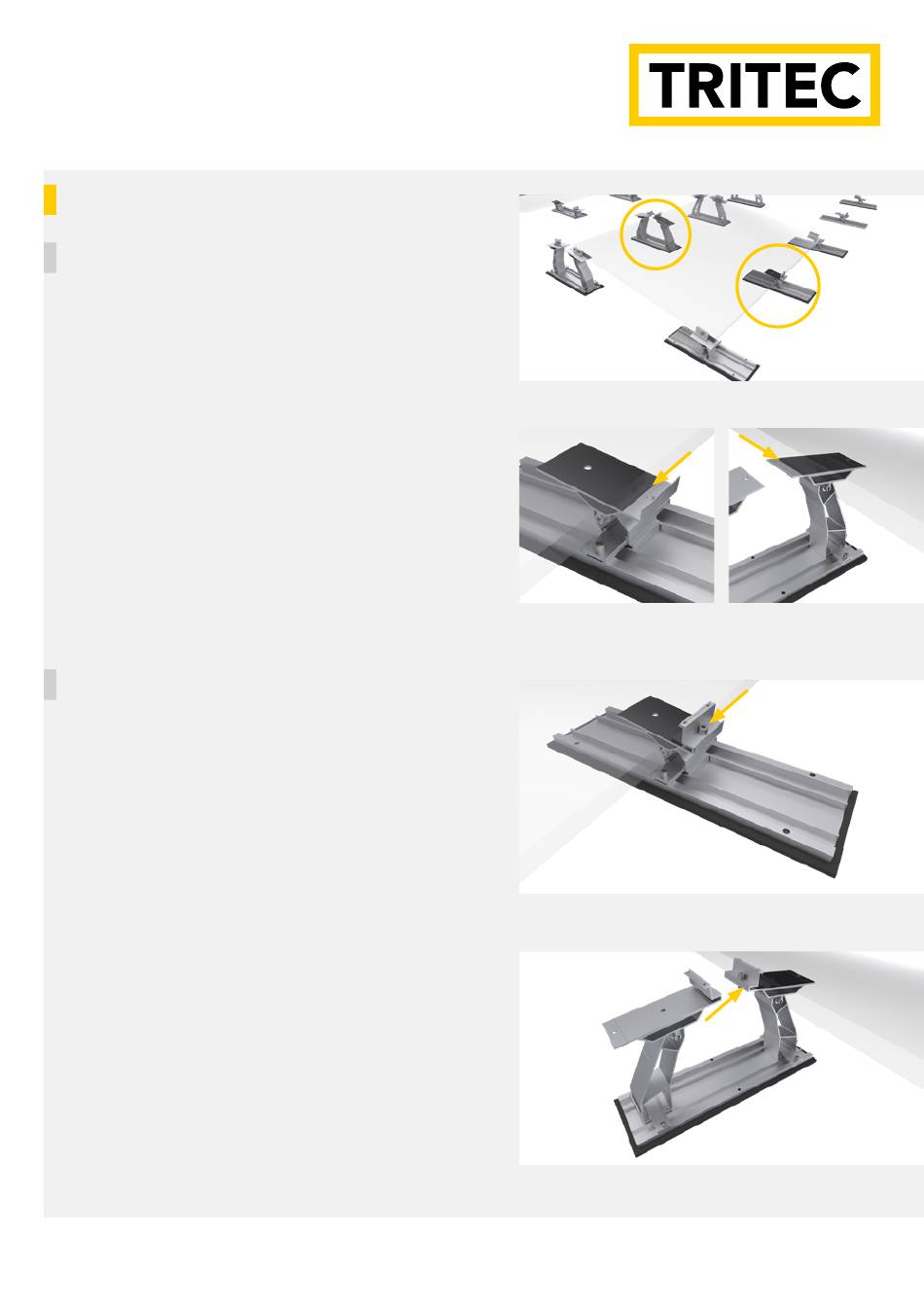

Abb. A, Alpin Variante Ost/West
Detail A, Kennlinie Lift klein
Abschlussklemme Lift klein
Abschlussklemme Lift groß
Detail B, Kennlinie Lift groß
