TRI-FLAT EASYSPEED
Montageanleitung für Flachdächer

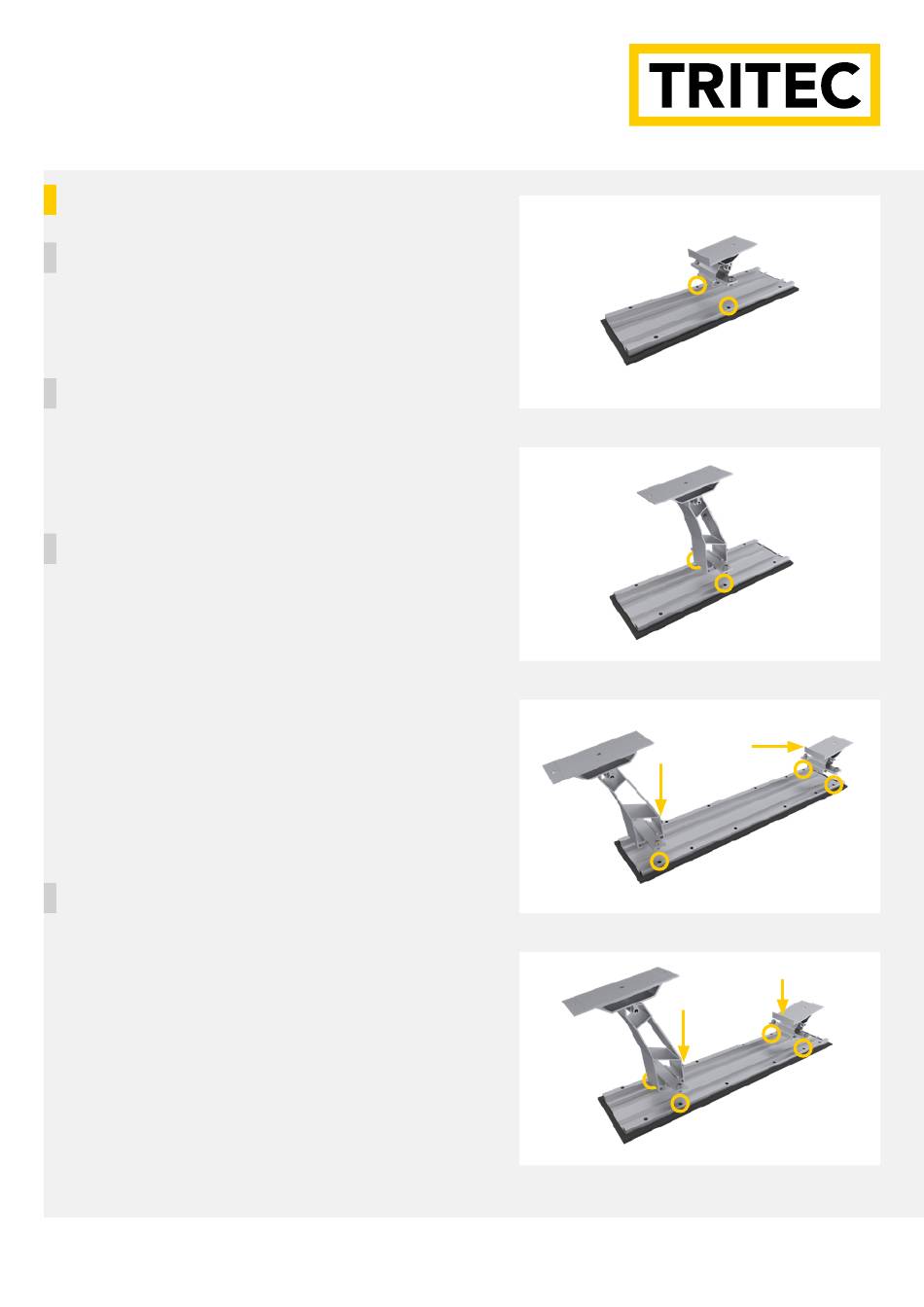

8
Zusammenbau Süd 18°/25°
8.1 Montage der Vorderstütze
Positionieren Sie den Lift klein auf den mittleren
Bohrungen der Platte klein. Ziehen Sie die vor-
montierten Inbusschrauben mit 15 Nm fest.
8.2 Montage der Hinterstütze
Positionieren Sie den Lift groß auf den mittleren
Bohrungen der Platte klein. Ziehen Sie die vor-
montierten Inbusschrauben mit 15 Nm fest.
Montage der Mittelstütze
8.3
Verschattungswinkel 18°
Positionieren Sie den Lift groß auf den äußeren
Bohrungen auf der linken Seite der Platte groß.
Ziehen Sie die vormontierten Inbusschrauben
mit 15 Nm fest.
Positionieren Sie den Lift klein auf den äußeren
Bohrungen auf der rechten Seite der Platte groß.
Ziehen Sie die vormontierten Inbusschrauben
mit 15 Nm fest.
Achten Sie darauf, dass die Lasche des Liftes
groß und der Anschlag des Liftes klein jeweils
auf die Innenseite der Platte groß zeigt.
Montage der Mittelstütze
8.4
Verschattungswinkel 25°
Positionieren Sie den Lift groß auf den zweiten
der äußeren Bohrungen auf der linken Seite der
Platte groß. Ziehen Sie die vormontierten Inbus-
schrauben mit 15 Nm fest.
Positionieren Sie den Lift klein auf den zweiten
der äußeren Bohrungen auf der rechten Seite
der Platte groß. Ziehen Sie die vormontierten
Inbusschrauben mit 15 Nm fest.
Achten Sie darauf, dass die Lasche des Liftes
groß und der Anschlag des Liftes klein jeweils
auf die Innenseite der Platte groß zeigt.
13
V 0.1 | MA-TRI-FLAT-Easyspeed | 28.09.2022
8.1 Montage der Vorderstütze
8.2 Montage der Hinterstütze
Lasche
8.3 Montage der Mittelstütze Verschattungswinkel 18°
Lasche
8.4 Montage der Mittelstütze Verschattungswinkel 25°
Anschlag
Anschlag
