TRI-FLAT EASYSPEED
Montageanleitung für Flachdächer
9.2
Montieren der Module
Erste Modulreihe:
Platzieren Sie das erste Modul horizontal auf
den Vorder-, Mittel oder Hinterstützen, so dass
dieses bündig mit dem Anschlag vorne am Lift
klein (Abb. A) und der Kennlinie hinten am Lift
groß (Abb. B) ist. Ziehen Sie die Abschlussklem-
men mit 15 Nm fest. Schieben Sie das nächste
Modul an die Mittelklemmen des vorherigen
Moduls heran und ziehen Sie die Mittelklemmen
mit 15 Nm fest. Montieren Sie weitere Module
analog.
10
Alpin Variante Süd 18°/25° (optional)
10.1
Positionierung + Montage der Stützen
Positionieren Sie die Modulfelder wie auf der
Seite 14 beschrieben. Bringen Sie zusätzliche
Vorderstützen, Mittelstützen und Hinterstützen
in der Mitte des Modules an (Reihenfolge siehe
oben, Punkt 9.2, Abb. A).
!
Hinweis:
Achten Sie darauf, dass bei allen Stützen die
Module bündig mit der Kennlinie am Lift klein
(Detail C) und der Kennlinie am Lift groß
(Detail D) positioniert werden.
Verwenden Sie nicht den Anschlag am Lift klein!
10.2
Montieren der Abschlussklemmen
Schrauben Sie die zusätzlichen Abschlussklemmen
in die bereits platzierten Lifte der Alpinstützen.
Ziehen Sie diese mit 15 Nm fest.
15
V 0.1 | MA-TRI-FLAT-Easyspeed | 28.09.2022

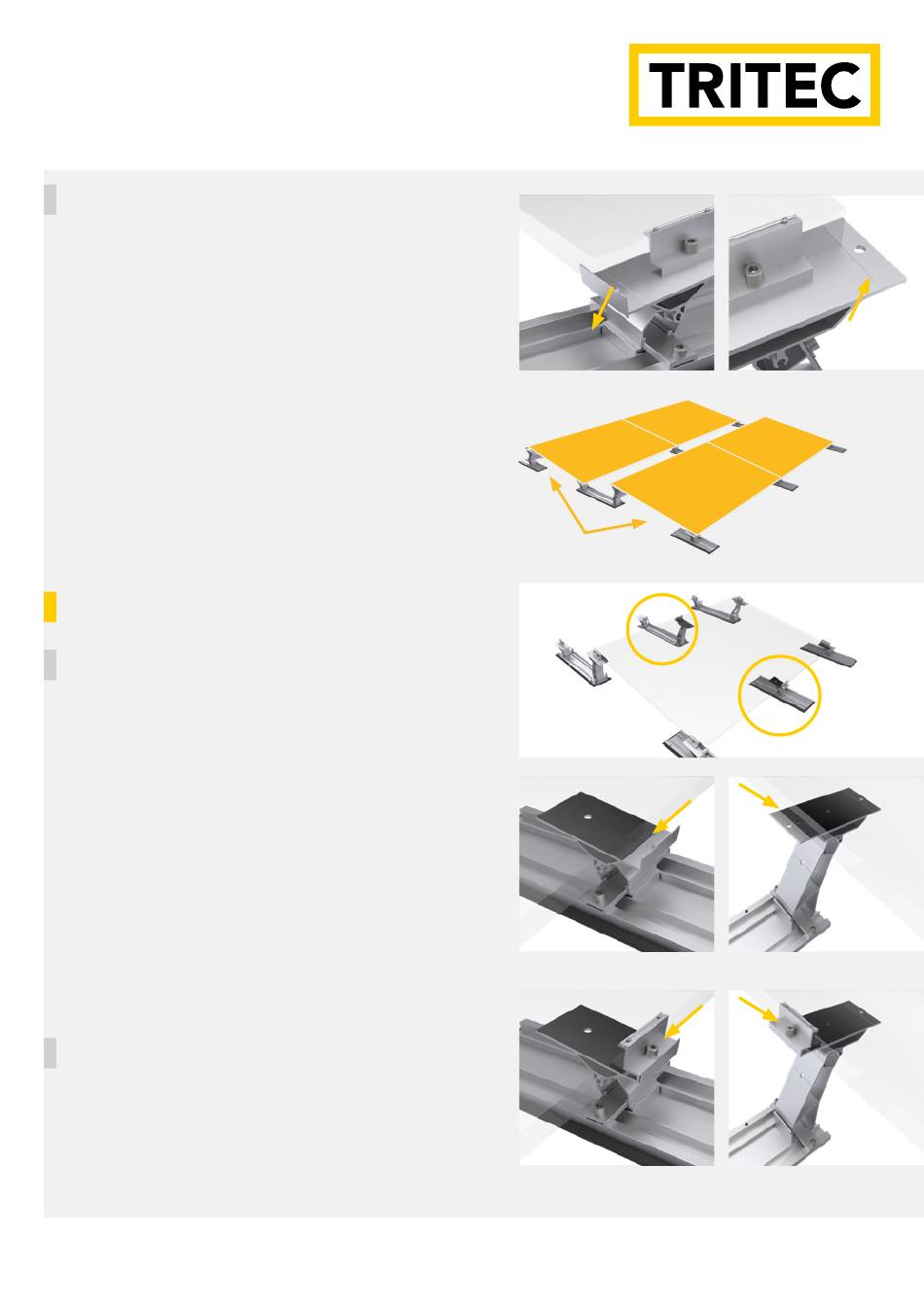

Abb. A, Anschlag vorne
Modulreihen
Detail C, Kennlinie Lift klein
Abschlussklemme Lift klein
Abb. B, Kennlinie hinten
Detail D, Kennlinie Lift groß
Abschlussklemme Lift groß
