10 PWM1-Erweiterung
Die PWM1-Erweiterung stellt Ihnen zusätzlich zur Verfügung:
– 1 PWM-Ausgang
(Seite
Ein digitaler Ausgang der Basisversion wird von dem PWM1-Ausgang ersetzt.
– 1 SPI-Schnittstelle mit der Funktion eines SPI-Master
Die PWM1-Erweiterung kann mit der Light-16-Basisvariante und allen Erweiterungen
(CO1, DIO1, DIO2, DIO3) kombiniert werden.
Die PWM1-Erweiterung ist eine nachrüstbare Erweiterung und verwendet bereits vor-
handene Pins auf den Sub-D-Buchsen ADwin I/O-Connector und Digital I/O.
Die nun doppelt belegten Pins werden per Software zwischen der Originalfunktion und
der neuen Funktion umgeschaltet.
Bei der Light-16-Basisvariante und den Erweiterungen CO1 und DIO1 können nur Pins
auf der Sub-D-Buchse ADwin I/O-Connector umgeschaltet werden.
Bei den Erweiterungen DIO2 und DIO3 können alternativ auch Pins für die SPI-Schnitt-
stelle auf der Sub-D-Buchse Digital I/O umgeschaltet werden.
Die umschaltbaren Pins haben in den Pin-Belegungen (unten) die folgenden Bezeich-
nungen: PWM Out, SPI CLK, SPI MOSI und SPI MISO.
19
...
37
18
...
36
17
...
35
16
PWM Out / DIGOUT-05
34
15
SPI CLK / DIGOUT-04
33
14
SPI MOSI / DIGOUT-03
32
13
...
31
12
...
30
11
...
29
10
...
28
9
...
27
8
...
26
7
...
25
6
...
24
5
...
23
4
...
22
3
...
21
2
...
20
1
Sub-D-Buchse ADwin I/O-Connector
ADwin-light-16 , Handbuch Version 3.5, November 2013
58).
...
...
...
SPI CLK / DIO-Bit 31
...
SPI MOSI / DIO-Bit 30
...
...
DIGIN-02 / SPI MISO
...
...
...
...
...
...
...
...
...
...
...
...
Sub-D-Buchse Digital I/O
(nur bei DIO2 und DIO3)

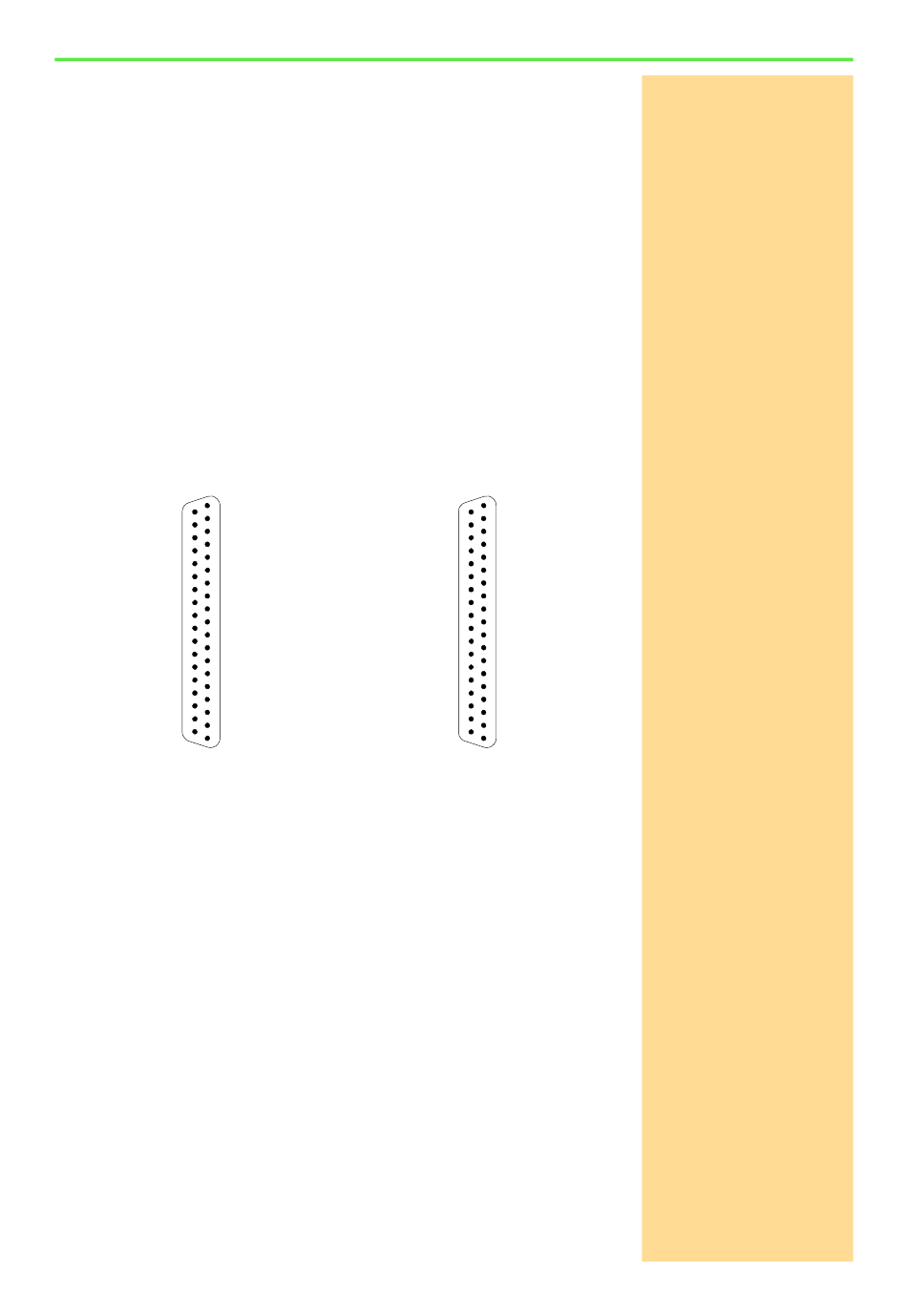

Abb. 39 – Pinbelegungen
(Seite
59).
...
19
...
37
...
18
...
36
...
17
35
DIO-Bit 23 / SPI MISO
16
34
...
15
...
33
...
14
...
32
...
13
...
31
...
12
...
30
...
11
...
29
...
10
...
28
...
9
...
27
...
8
...
26
...
7
...
25
...
6
...
24
...
5
...
23
...
4
...
22
...
3
...
21
...
2
...
20
...
1
PWM1-Erweiterung
Pin-Belegungen
