IN STA LL AT I ON S AN L E I T UN G

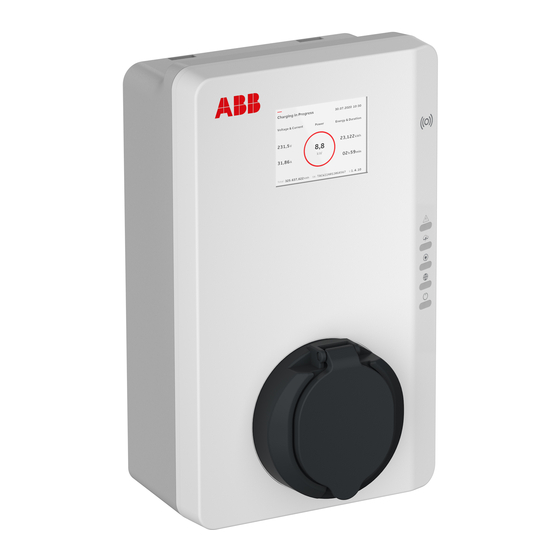

Terra AC
PREPARED
2022-10-04
APPROVED
2022-10-04
OWNING ORGANIZATION
ABB E-Mobility GmbH
© Copyright
[Year of first publication]
ABB. All rights reserved.
STATUS
Approved
DOCUMENT KIND
Installationsanleitung
DOCUMENT ID.
Installationsanleitung
SECURITY LEVEL
Public
REV.
LANG.
PAGE
B
DE
1/71

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB Terra AC

Inhaltszusammenfassung für ABB Terra AC

  • Seite 1 IN STA LL AT I ON S AN L E I T UN G Terra AC PREPARED STATUS SECURITY LEVEL 2022-10-04 Approved Public APPROVED DOCUMENT KIND 2022-10-04 Installationsanleitung OWNING ORGANIZATION DOCUMENT ID. REV. LANG. PAGE ABB E-Mobility GmbH Installationsanleitung 1/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 2: Inhaltsverzeichnis

    3.5.2. Kennzeichnungsschilder nach Norm EN 17186 ..........31 3.6. Die Wallbox oder Teile der Wallbox entsorgen ..............32 STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 2/71 © Copyright [Year of first publication] ABB. All rights reserved.
  • Seite 3 10.3. Die Wallbox stromlos schalten ....................55 11. Spezifikationen ........................56 11.1. Wallbox Typen ..........................56 11.2. Allgemeine Spezifikation ......................57 STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 3/71 © Copyright [Year of first publication] ABB. All rights reserved.
  • Seite 4 Für die Installation erforderliche Werkzeuge..............59 11.8. Anforderungen an die Wand ....................59 11.9. Geräuschpegel ........................... 59 11.10. Abmessungen ..........................60 11.10.1. Terra AC mit Typ 2 Buchse ..................60 11.10.2. Terra AC mit Typ 2 Kabel..................61 11.10.3. Platzanforderungen für die Installation ............. 62 11.11.

  • Seite 5: Über Dieses Dokument

    Über dieses Dokument 1.1. Funktion dieses Dokuments Dieses Dokument ist nur für diese Wallbox (Terra AC) anwendbar, einschließlich der in Ab- schnitt 11.1 aufgeführten Varianten und Optionen. Das Dokument enthält alle Informationen, die zur Ausführung der folgenden Aufgaben erfor- derlich sind...

  • Seite 6: Allgemeine Symbole Und Signalwörter

    Informationen über erforderliches Werkzeug. Informationen über Zubehör (Verbrauchsge- genstände). Stellen Sie sicher, dass die Wallbox strom- los geschaltet ist. STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 6/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 7: Besondere Warn- Und Gefahrensymbole

    Klemm- und Quetschgefahr für Körperteile Hinweis: Es kann sein, dass nicht alle Symbole in diesem Dokument verwendet werden. STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 7/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 8: Zugehörige Dokumente

    Kontaktdaten Um Unterstützung bei der Benutzung Ihrer Wandladestation zu erhalten, wenden Sie sich bitte zunächst an den Verkäufer Ihrer Wandladestation. Der Kontakt zu ABB kann durch das Formular unter folgendem Link aufgenommen wer- den: https://new.abb.com/contact/de/form Bei Support-Anfragen wenden Sie sich bitte an Ihren Installateur bzw. den vertreibenden Händler.

  • Seite 9: Abkürzungen

    Der Standortbetreiber muss nicht der Eigentümer sein. Benutzer Eigentümer eines EV, der die Wallbox zum Aufladen des EV nutzt. STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 9/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 10: Ausrichtung Und Orientierung

    Linke Seite Y-Richtung (positiv ist nach hin- ten) Rechte Seite Z-Richtung (positiv ist nach oben) Rückseite STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 10/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 11: Beschreibung

    Beschreibung 2.1. Kurzbeschreibung Die Wallbox (Terra AC) ist eine AC-Ladestation, mit der Sie ein EV mit Strom versorgen können. Die Terra AC bietet maßgeschneiderte, intelligente und netzwerkfähige Ladelö- sungen für Ihr Unternehmen oder Zuhause. Die Wallbox kann sich über GSM, Wi-Fi oder LAN mit dem Internet verbinden.

  • Seite 12: Produktetikett

    Sehen Sie auf dem Produktetikett Ihrer EVSE nach den ent- sprechenden Daten. Beachten Sie bitte Abschnitt 2.6.2 STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 12/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 13: Funktionsprinzip

    (*): Verbindungen zwischen Teilen der Wallbox und des CPU-Systems. Der Pfeil zeigt die Richtung der Eingangs- und Ausgangssignale an. STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 13/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 14: Überblick

    Standort für das EV während des Ladevor- gangs RFID-Karte oder Smartphone Um den Benutzer zur Nutzung der Wallbox zu autorisieren STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 14/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 15: Überblick Über Die Wallbox: Außenansicht

    2.5.2. Überblick über die Wallbox: Außenansicht Hinweis: Die Abbildung zeigt ein Modell der Terra AC ohne Bildschirm. EV-Ladekabelanschluss LED-Anzeige Öffnung für die Smart-Meter- Gehäuseabdeckung Anschlüsse Öffnung für das Ethernet-Kabel Gehäuse Öffnung für die Stromzuleitung RFID-Lesegerät Typenschild Teil Funktion EV-Ladekabelanschluss Um das EV-Ladekabel anzuschließen Öffnungen...

  • Seite 16: Überblick Über Die Wallbox: Innenansicht (Ce-Modell)

    Anschlussblock für AC-Eingang Um das AC-Eingangskabel vom Netz anzuschließen Anschlussblock für EV-Ladekabel Um das EV-Ladekabel oder die Steckdose anzuschlie- ßen STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 16/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 17: Überblick Über Die Wallbox: Innenansicht (Mid-/Ptb-Modell)

    Anschlussblock für AC-Eingang Um das AC-Eingangskabel vom Netz anzuschließen Anschlussblock für EV-Ladekabel Um das EV-Ladekabel oder die Steckdose anzuschlie- ßen STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 17/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 18: Optionen

    2.6.1. Bildschirm (nur MID-/PTB-Modell) Bildschirm Weitere Daten zum Bildschirm finden Sie in Abschnitt 2.9. 2.6.2. EV-Ladekabel Typ 2 STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 18/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 19: Buchse Typ 2

    4G Kommunikation Sie können eine Verbindung zu einem 4G-Netzwerk herstellen. Dies ist entsprechend nur mit einer Terra AC Version mit einem, dafür vorgesehenem SIM-Kartenslot möglich. Es ist eine M2M SIM-Karte zu nutzen. Bitte informieren Sie sich bei Ihrem Kartenanbieter über...
  • Seite 20 Nutzer gesetzten Last- Smart-Meter benötigt. Terra grenzen geregelt. Aktivierung per Config App. Einzelne Lastabwurf / Die Terra AC kann auf ein Potenzialfreie Ein- Wallbox Pausieren externes Steuersignal mit gangskontakte müssen dem Pausieren bzw. Fort- angeschlossen und setzen eines konfiguriert werden.

  • Seite 21: Kontrollelemente (Led-Anzeigen)

    Folgende Smart Meter werden unterstützt und können über Modbus RTU mit der Terra AC verbunden werden. Bitte beachten Sie Abschnitt 11.13.3. Hersteller Modell Messungs-Typ B21 xx2-xxx Direktanschluss EV1 xx2-xxx A41 xx2-xxx B23 xx2-xxx EV3 xx2-xxx A43-xx2-xxx A42 xx2-xxx Wandleranschluss B24 xx2-xxx...
  • Seite 22 Tabelle 5: LED für Ein / Aus-Zustand der Wallbox Zustand der LED Zustand der Wallbox Walbox ist eingeschaltet Wallbox ist ausgeschaltet Blinkt Wallbox wird eingerichtet STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 22/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 23: Terra Config Software Für Die Inbetriebnahme

    2.8. Terra Config Software für die Inbetriebnahme Der Elektroinstallateur muss eine Aktivierung seiner Terra Config Accounts bei ABB beantragen. Für die TerraConfig-App und das TerraConfig-Webportal werden separate Accounts benötigt. Nach der Prüfung werden die Zugangsdaten per Mail versendet. TerraConfig Apple Store...

  • Seite 24: Leerlauf-/Ruhebildschirm

    Energiemenge QR Code / Public Key Prüfsumme der Softwarezertifizierung (Eichrecht) Reihenfolge zum Starten Eichrecht-zertifizierte Firmware Version eines Ladevorgangs STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 24/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 25: Autorisierungsbildschirm

    Dieser Autorisierungsbildschirm wird angezeigt, wenn der Ladevorgang autorisiert ist, das EV-Ladekabel aber nicht an das EV angeschlossen ist: 2.9.4. Bildschirm bei Ladevorbereitung STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 25/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 26: Ladebildschirm

    Wirkleistung in Echtzeit des Ladevorgangs Für eine 3-phasige Wallbox wird dieser Ladebildschirm angezeigt: Spannung und Strom in Echtzeit pro Phase STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 26/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 27: Bildschirm Bei Ladeabschluss

    Je nach Art des Fehlers werden bei erkannten Fehlern verschiedene Bildschirme angezeigt. Ziehen Sie das Ladekabel ab und schließen Sie es wieder an: STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 27/71 © Copyright [Year of first publication] ABB. All rights reserved.
  • Seite 28 Fehlercode Wenden Sie sich an Ihren Dienstanbieter: Fehlercode Das EV ist nicht für den Ladevorgang bereit: STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 28/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 29: Sicherheit

    Der Eigentümer der Wallbox hat sicherzustellen, dass alle Techniker die • lokalen Vorschriften, die Installationsanweisungen und die Spezifikatio- nen der Wallbox beachten. STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 29/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 30: Persönliche Schutzausrüstung

    Art von lokalen Vorschriften, die strengeren der in diesem Dokument und den lokalen Vorschriften festgelegten Anforderungen und Verfahren zu befolgen. STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 30/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 31: Schilder Auf Der Wallbox

    Kabelversion ein zusätzliches Kennzeichnungsschild an dem Ladekabel angebracht werden. Die Kennzeichnungsstellen und Kennzeichnungsschilder werden nachstehend abgebildet. STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 31/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 32: Die Wallbox Oder Teile Der Wallbox Entsorgen

    Wiederverwertung bei Ihrer lokalen Sammelstelle ab. Wenden Sie sich für weitere Informationen an die staatliche Abfallentsorgungsstelle Ihres Landes. 3.7. Sicherheitshinweise zur Erdung Voraussetzungen STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 32/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 33: Sicherheitshinweise Zur Installation

    • Ziehen Sie die korrekte persönliche Schutzausrüstung an. Beachten Sie bitte Ab- schnitt 3.3. STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 33/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 34: Installation

    Sollten Sie Schäden feststellen oder sollten die gelieferten Teile nicht der Bestellung entsprechen, wenden Sie sich an Ihren Verkäufer. STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 34/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 35: Standortvorbereitung

    AC-Eingangskabel. Beachten Sie bitte Abschnitt 11.13.1. RS485-Kabel. Beachten Sie bitte Abschnitt 11.13.3. Ethernet-Kabel. Beachten Sie bitte Abschnitt 11.13.2 STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 35/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 36: Mechanische Installation

    3. Markieren Sie die Positionen für die Befestigungsbohrungen (B) und (C). 4. Bohren Sie die Positionen der oberen (B) und unteren Befestigungsbohrungen (C). STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 36/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 37: Die Oberen Befestigungsschrauben Einsetzen

    Wallbox. 2. Bringen Sie die unteren Befestigungs- schrauben (C) an. Für die Spezifikationen des Drehmoments, siehe Abschnitt 11.15 STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 37/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 38: Elektrische Installation

    5. Wenn Sie die Internetverbindung via 4G herstellen möchten, setzen Sie die Nano-M2M-SIM-Karte ein. Beachten Sie bitte Abschnitt 7.4.5. Bringen Sie die Wartungsabdeckung an. Beachten Sie bitte Abschnitt STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 38/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 39: Das Ac-Eingangskabel Einführen

    5. Ziehen Sie die Schrauben (A) mit dem richtigen Drehmoment an: 1,2 Nm. Hinweis: Leitungen mit einzelnen Adern sind mit Aderendhülsen zu crimpen. STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 39/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 40: Das Ac-Eingangskabel Anschließen: 3-Phasig

    Sichern Sie die Kabel (A) mit der Zugentlastungsklemme (B). Bringen Sie die beiden Schrauben (C) der Zugentlastungsklemme an. STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 40/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 41: Kommunikationsverbindungen

    (Daisy Chain). Nur die erste Wallbox ist mit demPC, Router oder Gateway verbunden. Es wird nur die Ethernet-Verbindung gemeinsam genutzt, zwischen den Wall- box findet keine Kommunikation statt. STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 41/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 42: Die Drähte Zur Smart-Meter-Kommunikation Einführen

    Draht für RS485. Beachten • Sie bitte Abschnitt11.13.3. Befolgen Sie die lokalen Vorschriften für die kor- rekte Kabelisolierung STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 42/71 © Copyright [Year of first publication] ABB. All rights reserved.
  • Seite 43 Spezifikation siehe Abschnitt 11.15. 4. Installieren Sie die den Anschlussblock wieder in der Halterung . Folgende Smart Meter werden unterstützt und können über Modbus RTU vom Elekt- riker mit der Terra AC verbunden werden. Hersteller Modell Messungs-Typ B21 xx2-xxx...

  • Seite 44: Die Nano-M2M-Sim-Karte Einsetzen

    Abschnitt 11.15. Installieren Sie die den Anschlussblock wieder in der Halterung Bei der Nutzung des potenzialfreien Kontakteingangs reagiert die Terra AC auf eine Öffnung / Schließung eines externen Schalters / Relais. Terra Config Die entsprechende Reaktion kann nur mit der APP eingestellt werden.
  • Seite 45 Ladevorgänge. vieren Bei der Nutzung des potenzialfreien Kontaktausgangs reagiert die Terra AC auf einen einstell- baren Zustand der Terra AC mit einem öffnen bzw. schließen eines internen Schalters, sodass der am potenzialfreie Kontaktausgang angeschlossene Stromkreis geschlossen bzw. geöff- net wird.

  • Seite 46: Das Ev-Ladekabel Ersetzen

    Setzen Sie die Innenabdeckung ein. Beachten Sie bitte Abschnitt 9.4. b. Bringen Sie die Gehäuseabdeckung an. Beachten Sie bitte Abschnitt 9.2. STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 46/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 47: Inbetriebnahme

    Es wird eine Reihe von Selbsttests ausgeführt, um sicherzustellen, dass die Wall- box ordnungsgemäß und sicher funktioniert. • Wenn die Wallbox ein Problem erkennt, leuchtet die Fehler-LED auf. STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 47/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 48: Die Wallbox Einrichten

    Teilezugang und Wartung 9.1. Die Gehäuseabdeckung entfernen Prozedur 1. Entfernen Sie diese Teile: Schrauben (A) • Gehäuseabdeckung (B) • STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 48/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 49: Die Gehäuseabdeckung Anbringen

    A B C Schrauben (A) • Wartungsabdeckung (B) • Ggf. Gummidichtung (C) • Reinigen Sie ggf. die Gummidichtung. STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 49/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 50: Die Wartungsabdeckung Entfernen (Wallbox Mit Bildschirm)

    Prozedur Bringen Sie diese Teile an: • Gummidichtung (nur falls zur Reinigung entfernt) Wartungsabdeckung • • Schrauben STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 50/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 51: Prüfung Und Wartung

    Nutzung Überprüfen Sie die EV-Ladekabel, die Vor jeder Siehe Benutzerhandbuch Steckdose und Steckerverbindungen op- Nutzung tisch auf Schäden. STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 51/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 52: Problemlösung

    Überprüfen Sie, ob das Ladekabel (0x0020) korrekt angeschlossen ist. Starker Überstrom EV-seitige Überlast. Überprüfen Sie, ob das Ladekabel (0x0040) korrekt angeschlossen ist. STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 52/71 © Copyright [Year of first publication] ABB. All rights reserved.
  • Seite 53 WiFi-Signal am Stand- ort. 3. Überprüfen Sie die Ver- bindung zur Nano-SIM- Karte und die 4G-Sig- nalstärke am Standort. STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 53/71 © Copyright [Year of first publication] ABB. All rights reserved.
  • Seite 54 Gerätes oder Zählers überein- stimmt. 4. Überprüfen Sie, ob der Paritätswert des anderen Geräts oder Zählers, wie an der Terra AC auf „none“ (keine) eingestellt ist. 5. Überprüfen Sie, ob das Stoppbit und das Daten- bit mit denen des ande- ren Gerätes oder Zählers...

  • Seite 55: Die Wallbox Stromlos Schalten

    10.3. Die Wallbox stromlos schalten 1. Öffnen Sie den Schutzschalter, der die Wallbox mit Strom versorgt. 2. Warten Sie mindestens 1 Minute. STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 55/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 56: Spezifikationen

    11.1. Wallbox Typen Der Wallbox -Typ besteht aus einem Code. Der Code besteht aus 10 Teilen: A1 - A10. Code-Teil Beschreibung Wert Bedeutung des Wertes Markenname Terra AC - Wandladestation Säule Ausgangsleistung 11 kW 22 kW Ladekabel oder Buchse Typ2 Ladekabel Typ2 Buchse Kabellänge...

  • Seite 57: Allgemeine Spezifikation

    -30°C bis +55°C Lagertemperatur -40°C bis +80°C Lagerbedingungen Innenbereich, trocken Relative Feuchtigkeit < 95%, nicht kondensierend 11.4. Gewicht Parameter Spezifikation Terra AC-Wandladestation, Typ 2 mit Steckdose Terra AC-Wandladestation, Typ 2 mit EV-Ladekabel STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE...

  • Seite 58: Konformität Der Schutzvorrichtung

    FI-Schalter (Typ A ausreichend) + LS tung(en) Schalter. ABB Beispiel-Modelle: 11 kW: F204 A-25/0,03 +S203-C20 22 kW: F204 A-40/0,03 + S203-C32 oder RCBO (Typ A ausreichend). ABB Beispiel Modelle: 11 kW: DS203NC A-C20/0,03 22kW: DS203NCA-C32/0,03 Vorgeschalteter Überstrom-schutz- Schutzschaltertypen: schalter (zum Beispiel: RCBO oder LS- mind.

  • Seite 59: Für Die Installation Erforderliche Werkzeuge

    B. eine fertige Ziegel- oder Betonwand. Aus der Wand ragende Länge der oberen Schrauben 11.9. Geräuschpegel Parameter Spezifikation Geräuschpegel Weniger als 35 dB(A) STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 59/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 60: Abmessungen

    11.10. Abmessungen 11.10.1. Terra AC mit Typ 2 Buchse Breite der Wallbox Höhe der Wallbox Tiefer der Wallbox Abstand der Unterseite der Tiefe der Buchse Wallbox zur Buchsenmitte Paramter Spezifikation [mm] STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved...

  • Seite 61: Terra Ac Mit Typ 2 Kabel

    11.10.2. Terra AC mit Typ 2 Kabel Breite der Wallbox Höhe der Wallbox Tiefer der Wallbox Paramter Spezifikation [mm] STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 61/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 62: Platzanforderungen Für Die Installation

    Frequenz 50 Hz oder 60 Hz Überspannungskategorie Kategorie III Schutz Überstrom Überspannung Unterspannung Erdschluss einschließlich DC-Fehlerstromschutz Integrierter Überspannungsschutz STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 62/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 63: 400 Vac 3-Phasig Mit Neutralleiter (Tt,Tn)

    400 V AC Stromverbrauch im Leerlauf 4W (CE) ;4,6 W (MID & PTB) Erdschlussschutz 30 mA AC, 6 mA DC STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 63/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 64: Allgemeine Spezifikationen Der Logikschnittstellen

    Mindestquerschnitt 2,5 mm 2 Drahtstärke für Anschlussblock (für EV- Ladestationen mit 16 A empfohlen) Abzuisolierende Länge 10mm STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 64/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 65: Spezifikationen Für Ethernet-Kabel

    Vorschriften und die Verkabelungsanforderungen Ihres Smart-Meter- Geräts zu Rate. Die Draht-AWQ und Drahtquerschnittsfläche hängen vom Kupferdrahttyp ab • STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 65/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 66: Potenzialfreier Kontakteingang

    125 VAC/30 VDC bei 3A Draht-AWQ und Drahtquerschnitt: je nach Kupferdrahttyp 11.13.6. Spezifikationen für Typ 2 Ladekabel Parameter Spezifikation Länge STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 66/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 67: Ac-Ausgangsspezifikationen

    Band VII Band VIII LTE TDD Band 28a Band 38 Band 40 Band 41 2.4 GHz WLAN 2,4 GHz STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 67/71 © Copyright [Year of first publication] ABB. All rights reserved.

  • Seite 68: Vereinfachte Eu-Konformitätserklärung

    Keine Angabe 11.17. Vereinfachte EU-Konformitätserklärung EU-Konformitätserklärung Hiermit erklärt die ABB E-Mobility GmbH dass der Artikel Terra AC in sämtlichen Modellvarian- ten mit der Richtlinie 2014/53/EU übereinstimmt. Der Link zum vollständigen Text der EU-Konformitätserklärung ist unter Kapitel 1.9 zugehö- rige Dokumente aufgeführt.
  • Seite 69 Datei zum Zeitpunkt der Rechnungsstellung so zur Verfügung stellen, dass sie mit der Transparenz- und Anzeigesoftware auf ihre Echtheit überprüft werden STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 69/71 © Copyright [Year of first publication] ABB. All rights reserved.
  • Seite 70 § 33 MessEG auch dann, wenn er die Messwerte über einen Roaming-Dienstleister von den Ladeeinrichtungen bezieht. Abbildung – Darstellung der Datensequenz zur Validierung STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 70/71 © Copyright [Year of first publication] ABB. All rights reserved.
  • Seite 71  STATUS SECURITY LEVEL DOCUMENT ID. REV. LANG. PAGE Approved Public Installationsanleitung 71/71 © Copyright [Year of first publication] ABB. All rights reserved.
