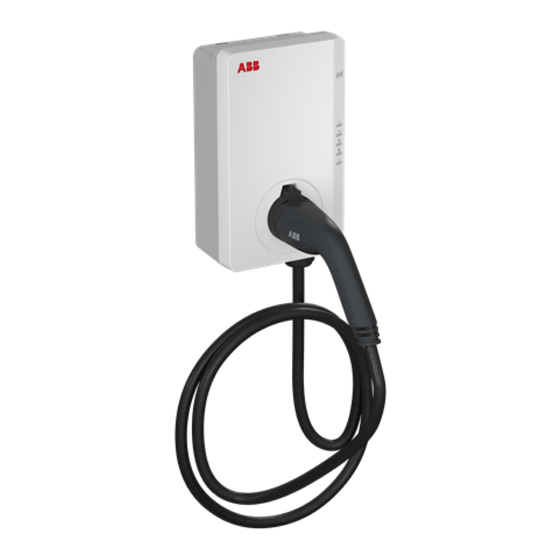

Terra AC
Installationshandbuch


Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ABB Terra AC

  • Seite 1 Terra AC Installationshandbuch   ...
  • Seite 2 © Urheberrechte, eingetragene Marken und Warenzeichen 2020 ABB AG. Alle Rechte vorbehalten Installationshandbuch Version: BCM.V3Y01.0-DE | 001 │2...
  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Über dieses Dokument ..........................7     Funktion dieses Dokuments....................... 7     Zielgruppe ............................7     Abbildungen ............................7     Maßeinheiten ............................. 7     Typografische Konventionen ......................7     Verwendung dieses Dokuments ......................7  ...
  • Seite 5 Inhaltsverzeichnis Entsorgung ............................27     Montage und elektrische Installation ......................28     Allgemeiner Ablauf ........................... 28     Auspacken der Wandladestation ..................... 28     Standortvorbereitung ........................... 30     Auswahl des Standorts ........................30     Vorbereitung des Standorts ......................30  ...
  • Seite 6 Inhaltsverzeichnis Technische Daten ............................51     11.1 Wandladestation-Typ ........................51     11.2 Gewicht ............................52     11.3 Konformität der Schutzvorrichtung ....................52     11.4 Lieferumfang ............................ 53     11.5 Allgemeine Spezifikationen ......................53     11.6 Erforderliches Werkzeug ........................
  • Seite 7: Über Dieses Dokument

    Über dieses Dokument Funktion dieses Dokuments Dieses Dokument ist nur für diese Wandladestation (Terra AC) anwendbar, einschließlich der in Kapitel 2.6 „Optionen“ auf Seite 18 aufgeführten Varianten und Optionen. Das Dokument enthält alle Informationen, die zur Ausführung der folgenden Aufgaben...
  • Seite 8: Symbole Und Signalwörter

    Über dieses Dokument Symbole und Signalwörter Signalwort Beschreibung Symbol Nichtbeachtung der Anweisungen Gefahr kann zu Verletzungen und zum Tod führen Nichtbeachtung der Anweisungen Gefahr - Elektrische Spannung kann zu Verletzungen und zum Tod durch Stromschlag führen Hinweis mit weiteren Hinweis Informationen Voraussetzungen, die erfüllt sein müssen, bevor mit einem...
  • Seite 9: Hersteller Und Kontaktdaten

    Die oben aufgeführten Dokumente finden Sie unter folgendem Link: https://abb-quickstartguide.s3-eu-west- 1.amazonaws.com/tac_quickstart_DE/i ndex.html#/ Hersteller und Kontaktdaten Hersteller ABB EV Infrastructure Heertjeslaan 6 2629 JG Delft Niederlande Kontaktdaten Um Unterstützung bei der Benutzung Ihrer Wandladestation zu erhalten, wenden Sie sich an den Verkäufer Ihrer Wandladestation.
  • Seite 10: Terminologie

    Über dieses Dokument Funkerkennung ("Radio-Frequency Identification", RFID Technologie für Sender-Empfänger-System) Tab.3: Abkürzungen 1.11 Terminologie Bezeichnung Definition Einrichtung des Herstellers, um die Netzwerkbetriebszentrum des Herstellers Wandladestation aus der Ferne auf ihre korrekte Funktionsfähigkeit zu überprüfen Das Gehäuse der Wandladestation, einschließlich Gehäuse der Komponenten im Inneren Dritte Partei, die der Eigentümer oder Auftragnehmer...
  • Seite 11: Ausrichtungsstandards

    Über dieses Dokument 1.12 Ausrichtungsstandards Abb. 1: Ausrichtungsstandards [A] Vorderseite, im Normalgebrauch nach vorne [X] X-Richtung (nach rechts) gerichtet [Y] Y-Richtung (nach vorne) [B] Linke Seite [Z] Z-Richtung (nach oben) [C] Rechte Seite [D] Rückseite   Installationshandbuch Version: BCM.V3Y01.0-DE | 001...
  • Seite 12: Beschreibung

    Die Terra AC Wandladestation ist eine Wechselstrom-Ladestation zur Versorgung eines Elektrofahrzeugs mit Strom. Die Terra AC bietet maßgeschneiderte, intelligente und netzwerkfähige Ladelösungen für Ihr Unternehmen oder Zuhause. Die Wandladestation kann sich über GSM, WiFi oder LAN mit dem Internet verbinden.
  • Seite 13: Typenschild

    Xxxx xxx xxxxxxxxx xxx Xxxx x xxxxx xxxxxx xxxxxxxxx xxx xx xxx, IPXX xxxx XX xxxxxxxxx, xxx Xxxxxxxxxxx xxxx xxx xxxxx www.abb.com Abb. 2: Typenschild [A] Hersteller [B] Seriennummer [C] Teilenummer der Wandladestation [D] Produktbezeichnung [E] Nennleistung der Wandladestation [F] Herstelleradresse...
  • Seite 14: Funktionsprinzip

    Beschreibung Funktionsprinzip 3 /4 RFID Abb. 3: Funktionsprinzip [A] LEDs [B] Ethernet [C] WiFi [D] 3G/4G [E] RFID [F] Bluetooth [G] Prozessor (CPU) [H] Isolierung Wechselstrom-Gleichstrom-Versorgung [J] Wechselstrom-Eingang [K] Überspannungsschutz [L] Erdschlussschutz [M] Wechselstrom-Eingangsmessung [N] Wechselstrom-Trennrelais [O] CP-Leitung ("Control Pilot", Kontrollleitung) [P] Wechselstrom-Ausgang Der Benutzer schließt das Elektrofahrzeug an die Wandladestation an (schwarze Linien).
  • Seite 15: Überblick

    Beschreibung Überblick 2.5.1 System Abb. 4: Überblick über das System Wandladestation Wechselstrom-Eingang Elektrofahrzeug Parkbereich RFID-Karte oder Smartphone Wand zur Anbringung der Wandladestation [G] Ladekabel Teil Funktion siehe Kapitel 2.2 „Bestimmungsgemäßer Wandladestation Gebrauch“ auf Seite 12 Wand Befestigung der Wandladestation Wechselstrom-Eingang...
  • Seite 16: Wandladestation - Außenansicht

    Beschreibung 2.5.2 Wandladestation - Außenansicht Abb. 5: Überblick über die Wandladestation - Außenansicht [A] Ladekabelanschluss Elektrofahrzeug [B] Öffnungen für die Smart-Meter-Anschlüsse [C] Öffnung für das Ethernet-Kabel [D] Öffnung für das Wechselstrom-Kabel [E] LED-Anzeigen [F] Gehäuseabdeckung [G] Gehäuse [H] RFID-Lesegerät Typenschild...
  • Seite 17: Wandladestation - Innenansicht

    Beschreibung 2.5.3 Wandladestation - Innenansicht Abb. 6: Überblick über die Wandladestation - Innenansicht [A] Wartungsabdeckung [B] Ethernet-Anschluss [C] Nano-SIM-Kartenfach [D] Smart-Meter-Anschluss [E] Anschlussblock für Wechselstrom-Eingang [F] Anschlussblock für Elektrofahrzeug-Ladekabel oder Buchse Teil Funktion Barriere vor Zugriff auf elektrische Komponenten Wartungsabdeckung...
  • Seite 18: Optionen

    Beschreibung Optionen 2.6.1 Display (nur MiD-Variante) Abb. 7: Display [A] Display 2.6.2 Elektrofahrzeug-Ladekabel Typ 2 Abb. 8: Ladekabel Typ 2 2.6.1 Buchse Typ 2 Abb. 9: Buchse Typ 2 [A] Buchse Installationshandbuch Version: BCM.V3Y01.0-DE | 001 │18...
  • Seite 19: 4G-Kommunikation

    Die Lastmanagementfunktion verhindert, dass das System die Netzkapazität überschreitet und verhindert so Schäden an den Sicherungen. Wenn der Strombedarf zu einem bestimmten Zeitpunkt hoch ist, unterbricht die Terra AC Wandladestation den Ladevorgang. Der Ladevorgang startet neu, sobald die Netzverfügbarkeit wieder gegeben ist. Außerdem stellt die Lastmanagementfunktion sicher, dass die verfügbare Leistung optimal verteilt wird.
  • Seite 20 Beschreibung Zustand Fehler-LED Zustand Wandladestation Fehler Kein Fehler Tab.8: Fehler-LED Zustand Lade-LED Zustand Wandladestation Elektrofahrzeug ist vollständig geladen oder hat den Ladevorgang beendet Lädt nicht Blinkt Lädt Tab.9: Lade-LED Zustand LED Kabel- und Fahrzeugerkennung / Zustand Wandladestation Fahrzeugautorisierung Elektrofahrzeug ist angeschlossen. Die Verbindung wurde autorisiert Kein Elektrofahrzeug angeschlossen Elektrofahrzeug ist angeschlossen und wartet auf...
  • Seite 21: Beschreibung Der Mobilen App Für Die Wandladestation

    Google / https://play.google.com/store/apps/det Android ails?id=com.abb.nebula&hl=de_AT Der Elektroinstallateur muss eine Aktivierung bei ABB AG beantragen. Nach Prüfung wird von ABB AG ein Link zur Aktivierung zugesandt. Hinweis Den Antrag für die Aktivierung finden Sie unter folgendem Link: https://forms.abb.com/form- 44052/antrag-account-ac-terra- deutschland  ...
  • Seite 22: Allgemeiner Aufbau

    Beschreibung 2.8.2 Allgemeiner Aufbau Xxxxxxx Xxxxxxxxx Xx xxxx xxxx Xxxxx Xxxxxxxxx Xxxxxxxxx Xxxxxxxxx Abb. 11: Allgemeiner Aufbau der mobilen App [A] Menütitel [B] Hauptbildschirmbereich [C] Menütasten Bildschirmelement Beschreibung Menütitel Anzeige des aktuellen Menüs Anzeige von Informationen zum Ladevorgang Hauptbildschirmbereich oder verfügbaren Menüs Navigation durch die App-Menüs und deren...
  • Seite 23: Tastenbeschreibungen Und Farben

    Beschreibung 2.8.3 Tastenbeschreibungen und Farben Bezeichnung Symbol / Symbol Beschreibung Menü Starttaste Start des Ladevorgangs Anmeldung Anzeige der Login-Felder Anzeige der Felder zum Einrichten der Setup Wandladestation Wechsel zum Hauptmenü. Das Hauptmenü enthält: – Navigationstasten Hauptmenü – Tasten zum Steuern des Ladevorgangs –...
  • Seite 24: Übersicht Der Fehlercodes

    Beschreibung 2.8.4 Übersicht der Fehlercodes Hinweis Wenn die Wandladestation ein Problem erkennt, leuchtet die Fehler-LED auf. Die mobile App zeigt den Fehlercode an. Fehlercode Kurzbeschreibung Beschreibung 0x0004 Überstrom Überlast auf Seiten des Elektrofahrzeugs 0x0008 Überspannung Phase und Neutralleiter sind falsch angeschlossen 0x0010 Unterspannung Phase und Neutralleiter sind falsch angeschlossen...
  • Seite 25: Sicherheit

    Sicherheit Sicherheit Haftung Der Hersteller haftet nicht für Schäden, Verluste, Kosten oder Aufwendungen, die dem Käufer entstehen, wenn eine der nachstehenden Vorschriften nicht eingehalten wird: Befolgen Sie die Anweisungen in den zugehörigen Dokumenten, siehe Kapitel 1.8 ■ „Mitgeltende Dokumente“ auf Seite 8 Die Wandladestation darf nicht zweckentfremdet oder entgegen der bestimmungsgemäßen ■...
  • Seite 26: Allgemeine Sicherheitshinweise

    Sicherheit Allgemeine Sicherheitshinweise Dieses Dokument, die zugehörigen Dokumente und die enthaltenen Warnhinweise entheben Sie nicht von der Verantwortung, bei der Arbeit an der Wandladestation sorgfältig und fachgerecht vorzugehen. Führen Sie nur die Verfahren durch, die in den zugehörigen Dokumenten angegeben sind ■...
  • Seite 27: Sicherheitshinweise Zur Erdung

    Sicherheit Sicherheitshinweise zur Erdung Stellen Sie sicher, dass die Wandladestation an ein geerdetes, metallisches, permanent ■ elektrisches System angeschlossen ist. Alternativ können Sie einen Geräteschutzleiter mit Kurzschlussleitern installieren. Schließen Sie diesen Schutzleiter an eine Geräteerdungsklemme oder Geräteerdungslitze am Akkuladegerät an. Vergewissern Sie sich, dass die Verbindungen zur Wandladestation allen anwendbaren ■...
  • Seite 28: Montage Und Elektrische Installation

    Montage und elektrische Installation Montage und elektrische Installation Allgemeiner Ablauf Voraussetzungen Elektrische Installation nur von dafür ausgebildetem Fachpersonal durchführen ■ lassen. 1. Örtliche Vorschriften für die elektrische Installation beachten. 2. Wechselstrom-Eingangskabel ist vorhanden. 3. Erforderliche Umgebungsbedingungen sind erfüllt, siehe Kapitel 11.7 „Umgebungsbedingungen“...
  • Seite 29 Montage und elektrische Installation Hinweis Die Kontaktdaten finden Sie unter folgendem Link: https://new.abb.com/ev- charging/de/terra-ac-wandladestation   Installationshandbuch Version: BCM.V3Y01.0-DE | 001 │29...
  • Seite 30: Standortvorbereitung

    Standortvorbereitung Standortvorbereitung Auswahl des Standorts 1. Wählen Sie einen geeigneten Platz an einer Wand, siehe Kapitel 11.8 „Anforderungen an die Wand“ auf Seite 54 2. Stellen Sie die korrekte Stromversorgung sicher, siehe Kapitel 11.11.5 „Wechselstrom- Eingangskabel“ auf Seite 59 3. Beachten Sie die Platzanforderungen, siehe Kapitel 11.10.3 „Platzanforderungen für die Montage“...
  • Seite 31: Montage

    Montage Montage Allgemeiner Ablauf 1. Bringen Sie die oberen Befestigungsschrauben an, siehe Kapitel 6.2 „Anbringen der Befestigungsschrauben“ auf Seite 32 2. Hängen Sie die Wandladestation an den Schrauben ein und befestigen Sie sie zusätzlich mit den beiden unteren Schrauben, siehe Kapitel 11.16 „Drehmomentspezifikationen“ auf Seite 63 Hinweis Ein Montagevideo finden Sie unter folgendem Link:...
  • Seite 32: Anbringen Der Befestigungsschrauben

    10 mm aus der Wand herausragen. Für die Spezifikationen der Wand, siehe Kapitel 11.8 „Anforderungen an die Wand“ auf Seite 54 Abb. 12: Anbringen der Befestigungsschrauben Hinweis Die im Lieferumfang enthaltenen Befestigungsschrauben sind für Mauerwerk geeignet. Wenn Sie die Wandladestation auf einem anderen Untergrund anbringen wollen, wenden Sie sich an Ihren örtlichen Verkäufer.
  • Seite 33: Befestigen Der Wandladestation An Der Wand

    Befestigungsschrauben (B). Die oberen Befestigungsschrauben tragen die Wandladestation. 2. Bringen Sie die Befestigungsschrauben (C) an. Zu den Spezifikationen des Drehmoments siehe Kapitel 11.16 „Drehmomentspezifikationen“ auf Seite 63 Abb. 13: Befestigen der Wandladestation an der Wand   Installationshandbuch Version: BCM.V3Y01.0-DE | 001 │33...
  • Seite 34: Elektrische Installation

    Elektrische Installation Elektrische Installation Allgemeiner Ablauf Vorau Voraussetzungen Vor elektrischer Installation Spannungsfreiheit am Wechselstrom-Eingangskabel ■ herstellen. Überblick 1. Entfernen Sie die Wartungsabdeckung, siehe Kapitel 9.3 „Wartungsabdeckung entfernen“ auf Seite 47 2. Installieren Sie das Wechselstrom-Eingangskabel: – Führen Sie das Wechselstrom-Eingangskabel ein, siehe Kapitel 7.2 „Einführen des Wechselstrom-Eingangskabels“...
  • Seite 35: Einführen Des Wechselstrom-Eingangskabels

    4. Isolieren Sie die Drähte ab. Zur Spezifikation siehe Kapitel 11.3 „Konformität der Schutzvorrichtung“ auf Seite 52 5. Führen Sie die Drähte durch die Membran. 6. Schieben Sie das Wechselstrom-Eingangskabel (B) durch die Einlassöffnung. Abb. 14: Einführen des Wechselstrom-Eingangskabels Anschließen des Wechselstrom-Eingangskabels 7.3.1 1-phasiges Wechselstrom-Eingangskabel anschließen Voraus Voraussetzungen Drehmomentschrauber ■...
  • Seite 36: 3-Phasiges Wechselstrom-Eingangskabel Anschließen

    Kapitel 11.11.5 „Wechselstrom-Eingangskabel“ auf Seite 59 4. Ziehen Sie die Schrauben (A) mit einem Drehmoment von 1,2 Nm an, siehe Kapitel 11.16 „Drehmomentspezifikationen“ auf Seite 63 Abb. 15: Anschluss des Wechselstrom- Eingangskabels (1-phasig) 7.3.2 3-phasiges Wechselstrom-Eingangskabel anschließen Voraus Voraussetzungen Drehmomentschrauber ■...
  • Seite 37: Kabel Sichern

    Voraussetzungen Drehmomentschrauber ■ Zugentlastungsklemme für das Kabel ■ Überblick 1. Sichern Sie die Kabel (A) mit der Zugentlastungsklemme (B). 2. Bringen Sie die beiden Schrauben (C) der Zugentlastungsklemme an. Abb. 17: Kabel sichern   Installationshandbuch Version: BCM.V3Y01.0-DE | 001 │37...
  • Seite 38: Kommunikationsverbindungen

    1. Entfernen Sie die Membran (A) von der Wandladestation. 2. Schneiden Sie ein Loch in die Mitte der Membran. 3. Bringen Sie die Membran wieder an. 4. Schieben Sie das Ethernet-Eingangskabel (B) durch die Kabeleinlassöffnung. Abb. 18: Ethernetkabel einführen   Installationshandbuch Version: BCM.V3Y01.0-DE | 001 │38...
  • Seite 39: Ethernet-Kabel Anschließen

    4. Isolieren Sie die Kabel gegebenenfalls auf die richtige Länge ab, siehe Kapitel 11.13.3 „RS485-Kabel“ auf Seite 60 5. Führen Sie die Drähte durch die Membran. 6. Schieben Sie das Kabel (B) durch die Einlassöffnung. Abb. 20: Drähte zur Smart-Meter-Kommunikation einführen   Installationshandbuch Version: BCM.V3Y01.0-DE | 001 │39...
  • Seite 40: Drähte Zur Smart-Meter-Kommunikation Anschließen

    Sie die Schutzerde an. 3. Ziehen Sie die Schrauben mit dem richtigen Drehmoment an. Zur Spezifikation siehe Kapitel 11.16 „Drehmomentspezifikationen“ auf Seite 63 4. Stecken Sie die Abdeckung auf dem Anschlussblock Abb. 21: Smart-Meter-Drähte anschließen   Installationshandbuch Version: BCM.V3Y01.0-DE | 001 │40...
  • Seite 41: Nano-Sim-Karte Einsetzen

    7.4.5 Nano-SIM-Karte einsetzen Voraussetzungen Nano-SIM-Karte eines Mobilfunkanbieters ■ Überblick 1. Setzen Sie die Nano-SIM-Karte (A) in das Kartenfach (B). Vergewissern Sie sich, dass die goldenen Kontakte korrekt positioniert sind. Abb. 22: Nano-SIM-Karte einsetzen   Installationshandbuch Version: BCM.V3Y01.0-DE | 001 │41...
  • Seite 42: Elektrofahrzeug-Ladekabel Ersetzen

    Steckverbindung (A), die die CP/PP-Steckverbindung aufnimmt. 3. Lösen Sie die Schraube (B) an der Ausgangssteckverbindung (C) des Anschlussblocks. 4. Trennen Sie die Drähte nach der Reihenfolge: Abb. 23: Ladekabel des Elektrofahrzeugs ersetzen – L1 (D) – L2 (E) – L3 (F) – Schutzerde (G) –...
  • Seite 43: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Allgemeiner Ablauf 1. Versorgen Sie die Wandladestation mit Strom. siehe Kapitel 8.2 „Wandladestation mit Strom versorgen“ auf Seite 43 2. Richten Sie die Wandladestation ein. siehe Kapitel 8.3 „Wandladestation einrichten“ auf Seite 43 3. Verbinden Sie die Wandladestation mit der mobilen App. siehe Kapitel 8.4 „Wandladestation mit der mobilen App verbinden“...
  • Seite 44 Inbetriebnahme Hinweis Die App finden Sie unter folgenden Links: Apple / https://apps.apple.com/de/app/charger sync/id1477464170 Google / https://play.google.com/store/apps/det Android ails?id=com.abb.chargedot&hl=de_AT   Installationshandbuch Version: BCM.V3Y01.0-DE | 001 │44...
  • Seite 45: Wandladestation Mit Der Mobilen App Verbinden

    Inbetriebnahme Wandladestation mit der mobilen App verbinden Voraussetzungen Mobilgerät mit installierter App ■ Überblick 1. Suchen Sie Ihren PIN-Code in der Packung mit der RFID-Karte. – Der PIN-Code hat 8 Zeichen. – Bei Buchstaben wird zwischen Groß- und Kleinschreibung unterschieden. 2.
  • Seite 46: Teilezugang

    Teilezugang Teilezugang Gehäuseabdeckung entfernen Entfernen Sie die folgenden Teile: – Schrauben (A) – Gehäuseabdeckung (B) Abb. 24: Gehäuseabdeckung entfernen Gehäuseabdeckung anbringen Bringen Sie die folgenden Teile wieder an: – Gehäuseabdeckung (A) – Schrauben (B) Abb. 25: Gehäuseabdeckung anbringen   Installationshandbuch Version: BCM.V3Y01.0-DE | 001...
  • Seite 47: Wartungsabdeckung Entfernen

    Teilezugang Wartungsabdeckung entfernen Entfernen Sie die folgenden Teile: – Schrauben (A) – Wartungsabdeckung (B) Abb. 26: Wartungsabdeckung entfernen Wartungsabdeckung anbringen Bringen Sie die folgenden Teile wieder an: – Wartungsabdeckung (A) – Schrauben (B) Abb. 27: Wartungsabdeckung anbringen   Installationshandbuch Version: BCM.V3Y01.0-DE | 001...
  • Seite 48: Störungsbehebung

    Störungsbehebung Störungsbehebung 10.1 Störungsbehebung - Verfahren Versuchen Sie, mit Hilfe der Informationen in diesem Dokument eine Lösung für das Problem zu finden. 2. Wenn Sie keine Lösung für das Problem finden, wenden Sie sich an Ihren lokalen Herstellervertreter. Siehe Abschnitt 1.12. 1.
  • Seite 49 Störungsbehebung Störung des Fehlerstrom- Ersetzen Sie den Fehlerstrom- Überwachungssensors. Überwachungssensor. 1. Schalten Sie die Wandladestation stromlos, siehe Kapitel 10.3 Fehlerstrom scheint im „Wandladestation stromlos Ladestromkreis aufgetreten zu schalten“ auf Seite 50 Fehlerstrom im Ladestromkreis sein 2. Wenden Sie sich an Ihren aufgetreten örtlichen Herstellervertreter oder einen qualifizierten...
  • Seite 50: Wandladestation Stromlos Schalten

    Störungsbehebung ersetzen Sie das Ladekabel, siehe Kapitel 7.5 „Elektrofahrzeug-Ladekabel ersetzen“ auf Seite 42 1. Überprüfen Sie das Ladekabel des Elektrofahrzeugs. 2. Wenn das mitgelieferte Ladekabel des Elektrofahrzeugs Standard-Ladekabel des ist defekt. Elektrofahrzeugs defekt ist, ersetzen Sie das Ladekabel, siehe Kapitel 7.5 „Elektrofahrzeug-Ladekabel ersetzen“...
  • Seite 51: Technische Daten

    Display Nein Tab.19: Wandladestation-Code Beispiel Terra AC W22-SR-0   A1 = Markenname = Terra AC ■ A2 = Typ = Wandladestation ■ A3 = 22, Ausgangsleistung = 22 kW ■ A4 = Kabeltyp, Buchse = Buchse Typ 2 mit Berührungsschutz ■...
  • Seite 52: Gewicht

    A10 = Display = trifft nicht zu ■ Die '0' ist ein leeres Feld. ■ 11.2 Gewicht Wandladestation-Typ Gewicht (kg) Terra AC-Wandladestation Typ 2 mit Buchse Terra AC-Wandladestation Typ 2 mit Elektrofahrzeug-Ladekabel Tab.20: Gewicht 11.3 Konformität der Schutzvorrichtung Anforderungen Spezifikationen...
  • Seite 53: Lieferumfang

    Technische Daten 11.4 Lieferumfang Parameter Spezifikation Siehe Typenschild, siehe Kapitel 2.3 Wandladestation „Typenschild“ auf Seite 13 Obere Befestigungsschrauben M6 x 60 Dübel für obere Befestigungsschrauben (für 8 x 60 mm Mauerwerk geeignet) Untere Befestigungsschrauben M6 x 120 M6 x 120 10 x 60 mm Montageschablone RFID-Karte...
  • Seite 54: Umgebungsbedingungen

    Technische Daten 11.7 Umgebungsbedingungen Parameter Wert Betriebstemperatur -35°C bis +50°C Lagertemperatur -40°C bis +80°C Lagerbedingungen Innenbereich, trocken Relative Feuchtigkeit < 95%, nicht kondensierend Tab.25: Umgebungsbedingungen 11.8 Anforderungen an die Wand Parameter Wert Wanddicke Mindestens 89 mm (3,5 Zoll) Die Wand muss für die unten aufgeführten Elemente geeignet sein: 1.
  • Seite 55: Abmessungen

    Technische Daten 11.10 Abmessungen 11.10.1 Wechselstrom-Eingang mit Buchse, Kabel Typ 2 Abb. 28: Wechselstrom-Eingang mit Buchse, Kabel Typ 2 [X] Breite der Wandladestation [Y1] Tiefe der Wandladestation [Y2] Tiefe der Buchse [Z1] Höhe der Wandladestation [Z2] Abstand von der Unterseite der Wandladestation zur Buchsenmitte...
  • Seite 56: 11.10.2 Wechselstrom-Eingang Mit Ladekabel

    Technische Daten 11.10.2 Wechselstrom-Eingang mit Ladekabel Abb. 29: Wechselstrom-Eingang mit Ladekabel [X] Breite der Wandladestation [Y] Tiefe der Wandladestation [Z] Höhe der Wandladestation Parameter Wert (mm) Tab.29: Abmessungen Wechselstrom-Eingang mit Ladekabel   Installationshandbuch Version: BCM.V3Y01.0-DE | 001 │56...
  • Seite 57: 11.10.3 Platzanforderungen Für Die Montage

    Technische Daten 11.10.3 Platzanforderungen für die Montage Abb. 30: Platzanforderungen für die Montage [A] Wandladestation Parameter Spezifikation [mm] Spezifikation [Zoll] > 8 Z2 (Innengebrauch) > 457,2 > 18 Z2 (Außengebrauch) > 635 > 25 Tab.30: Platzanforderungen für die Montage 11.11 Wechselstrom-Eingangsspezifikationen 11.11.1 Allgemeine Spezifikationen...
  • Seite 58: 400 V Wechselstrom 3-Phasig Mit Neutralleiter (Tt, Tn)

    Allgemeine Spezifikationen 11.11.2 400 V Wechselstrom 3-phasig mit Neutralleiter (TT, TN) N L2 L3 Abb. 31: 400 V Wechselstrom 3-phasig mit Neutralleiter (TT, TN) (Europa) [U1] 230 V Wechselstrom, maximal 264 V Wechselstrom [U2] 400 V Wechselstrom, maximal 460 V Wechselstrom 11.11.3 230 V Wechselstrom 3-phasig ohne Neutralleiter (IT)
  • Seite 59: 230 V Wechselstrom 1-Phasig

    Technische Daten 11.11.4 230 V Wechselstrom 1-phasig Abb. 33: 230 V Wechselstrom 1-phasig (Europa) [U1] 230 V Wechselstrom, maximal 264 V Wechselstrom 11.11.5 Wechselstrom-Eingangskabel Parameter Spezifikation Eingangs-Stromanschluss Wechselstrom 1-phasig oder 3-phasig Eingangsspannung (1-phasig) 220 bis 240 V Wechselstrom Eingangsspannung (3-phasig)
  • Seite 60: Kabelspezifikationen

    Technische Daten 11.13 Kabelspezifikationen 11.13.1 Wechselstrom-Eingangskabel Parameter Spezifikation Anschlusstyp der Elektrofahrzeug-Ladestation Anschlussblock und Schraube Drahtstärke für Anschlussblock (zulässig) Querschnitt: 10 bis 2,5 mm Drahtstärke für Anschlussblock (für Elektrofahrzeug-Ladestationen mit 32 A Mindestquerschnitt 6 mm empfohlen) Drahtstärke für Anschlussblock (für Elektrofahrzeug-Ladestationen mit 16 A Mindestquerschnitt 2,5 mm empfohlen) Abzuisolierende Länge...
  • Seite 61: 11.13.4 Potenzialfreier Kontakteingang

    PE: Gewöhnlicher Schutzkontakt für abgeschirmtes Kabel (optional) ModBus-RTU-Datenübertragungsrate 300 bps bis 19,2 kbps ModBus-RTU-Bus-Master Nur Terra AC Wandladestation Tab.36: Spezifikationen für RS485-Kabel Ziehen Sie für die korrekte Drahtstärke die örtlichen elektrotechnischen Vorschriften und die ■ Verkabelungsanforderungen Ihres Smart-Meter-Geräts zu Rate.
  • Seite 62: 11.13.6 Elektrofahrzeug-Ladekabel

    Technische Daten Potenzialfreier Kontakt Konfigurationsausgang ■ 1: Kontaktausgangsklemme 1 Anschlussverbindungen Potenzialfreier Kontakt Konfigurationsausgang ■ 2: Kontaktausgangsklemme 2 Kontakt-Nennstrombelastung 125 V Wechselstrom / 30 V Gleichstrom bei 3 A Tab.38: Potenzialfreier Kontaktausgang Drahtquerschnitt: abhängig vom Kupferdrahttyp ■ 11.13.6 Elektrofahrzeug-Ladekabel Parameter Wert [mm] Länge Tab.39: Spezifikationen für Elektrofahrzeug-Ladekabel...
  • Seite 63: Drehmomentspezifikationen

    Technische Daten 11.16 Drehmomentspezifikationen Parameter Spezifikation [Nm][(lb/in)] Anschlussblock für Wechselstrom-Eingang 1,2 (10,6) Anschlussblock für die Kommunikationsdrähte 0,5 (4,43) und Smart-Meter-Anschlüsse Anschlussblock für Elektrofahrzeug-Ladekabel 1,2 (10,6) Untere Befestigungsschrauben 4,4 (38,9) Tab.42: Drehmomentspezifikationen Parameter Spezifikation Reinigungsmittel pH-Wert zwischen 6 und 8 Nichtscheuerndes Hilfsmittel Polierpad aus Nylonvlies Tab.43: Spezifikationen für die Reinigung...
