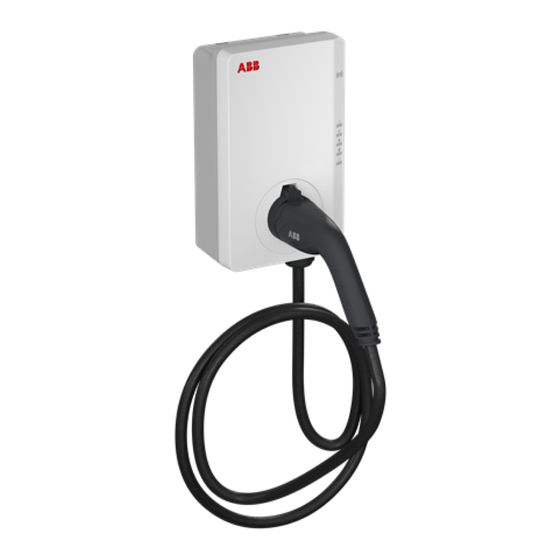

ABB Terra AC Installationshandbuch

Wandladestation
Vorschau ausblenden Andere Handbücher für Terra AC:
Inhaltsverzeichnis

Werbung

Quicklinks

Installationshandbuch
Terra AC
©
Urheberrechte 2020 ABB. Alle Rechte vorbehalten

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ABB Terra AC

Inhaltszusammenfassung für ABB Terra AC

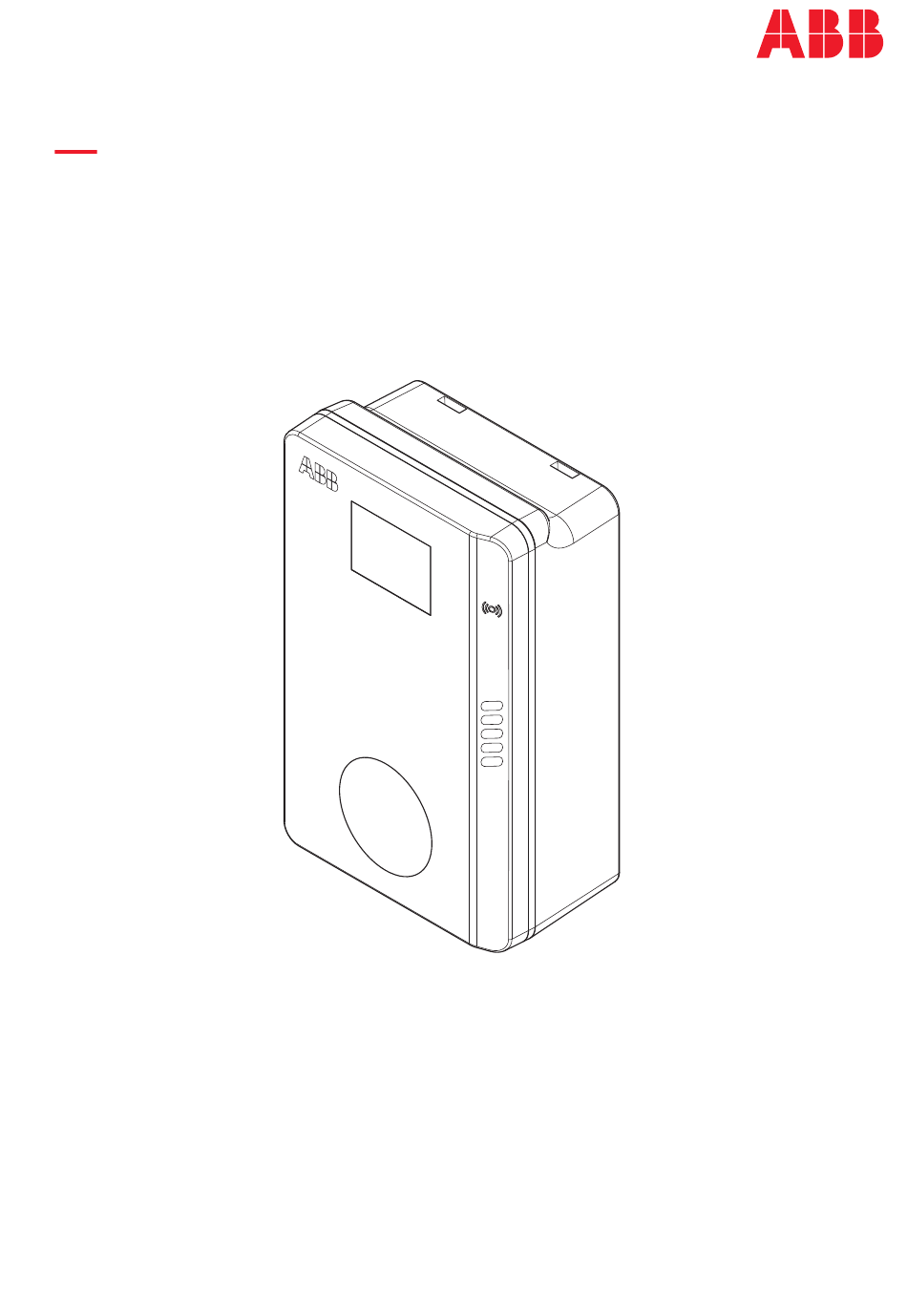

  • Seite 1 Installationshandbuch Terra AC © Urheberrechte 2020 ABB. Alle Rechte vorbehalten...
  • Seite 2 Urheberrechte Alle Ansprüche auf Urheberrechte, eingetragene Marken und Warenzeichen liegen bei den jeweiligen Eigentümern. ® Urheberrechte ABB EV Infrastructure. Alle Rechte vorbehalten. BCM.V3Y01.0-DE | 001...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Über dieses Dokument................7 Funktion dieses Dokuments....................7 Zielgruppe........................... 7 Änderungsverlauf........................7 Sprache............................7 Abbildungen..........................7 Maßeinheiten..........................7 Typographische Konventionen....................7 Verwendung dieses Dokuments.....................8 Allgemeine Symbole und Signalwörter................. 8 1.10 Besondere Warn- und Gefahrensymbole................9 1.11 Zugehörige Dokumente......................9 1.12 Hersteller und Kontaktdaten....................10 1.13 Abkürzungen..........................10 1.14...
  • Seite 4 Inhaltsverzeichnis Sicherheit....................26 Haftung............................26 Für den Installationstechniker erforderliche Qualifikationen........26 Persönliche Schutzausrüstung....................27 Allgemeine Sicherheitshinweise................... 27 Sicherheitshinweise zur Installation..................27 Sicherheitshinweise zur Erdung................... 28 Schilder auf der EVSE......................28 Die EVSE oder Teile der EVSE entsorgen................29 Installation..................30 Allgemeiner Ablauf der Installation..................30 Die EVSE auspacken........................30 Standortvorbereitung...............
  • Seite 5 Inhaltsverzeichnis Inbetriebnahme................. 41 Allgemeiner Ablauf der Inbetriebnahme................41 Die EVSE mit Strom versorgen....................41 Die EVSE einrichten......................... 41 Die EVSE mit der mobilen App verbinden................41 Der mobilen App eine RFID-Karte hinzufügen..............42 Teilezugang..................43 Die Gehäuseabdeckung entfernen..................43 Die Gehäuseabdeckung anbringen..................43 Die Wartungsabdeckung entfernen..................
  • Seite 6 Inhaltsverzeichnis 11.11.7 AC-Eingangsspezifikationen (Europa)..............57 11.11.8 AC-Eingangsspezifikationen (Nordamerika)............ 58 11.12 Allgemeine Spezifikationen der Logik-Schnittstellen............58 11.13 Kabelspezifikationen......................58 11.13.1 AC-Eingangskabel (Europa)..................58 11.13.2 AC-Eingangskabel (Nordamerika)............... 59 11.13.3 Spezifikationen für Ethernet-Kabel..............59 11.13.4 Spezifikationen für RS485-Kabel................. 59 11.13.5 Potenzialfreier Kontakteingang................60 11.13.6 Potenzialfreier Kontaktausgang................60 11.13.7 Spezifikationen für EV-Ladekabel................61 11.14...

  • Seite 7: Über Dieses Dokument

    Über dieses Dokument Über dieses Dokument Funktion dieses Dokuments Dieses Dokument ist nur für diese EVSE (Terra AC) anwendbar, einschließlich der in 11.1 Abschnitt aufgeführten Varianten und Optionen. Die EVSE in diesem Dokument wird im Folgendem als EVSE bezeichnet. Das Dokument enthält alle Informationen, die zur Ausführung der folgenden Aufgaben erforderlich sind: •...

  • Seite 8: Verwendung Dieses Dokuments

    Über dieses Dokument Verwendung dieses Dokuments 1. Machen Sie sich mit der Struktur und den Inhalten dieses Dokuments vertraut. 2. Lesen Sie das Sicherheitskapitel und vergewissern Sie sich, dass Sie alle Anweisungen kennen. 3. Führen Sie die Verfahrensschritte vollständig und in der korrekten Reihenfolge durch.

  • Seite 9: Besondere Warn- Und Gefahrensymbole

    Über dieses Dokument Signalwort Beschreibung Symbol Stellen Sie sicher, dass die EVSE strom- los geschaltet ist. Die lokalen Vorschriften schreiben elekt- rotechnische Fachkenntnisse vor. Hinweis: Es kann sein, dass nicht alle Symbole oder Signalwörter in diesem Dokument verwendet werden. 1.10 Besondere Warn- und Gefahrensymbole Symbol Risikotyp...

  • Seite 10: Hersteller Und Kontaktdaten

    ABB EV Infrastructure Heertjeslaan 6 2629 JG Delft Niederlande Kontaktdaten Um bei der Benutzung der EVSE Unterstützung zu erhalten, wenden Sie sich an den lokalen Herstellervertreter. Die Kontaktdaten finden Sie hier: https://new.abb.com/ 1.13 Abkürzungen Abkürzung Definition Wechselstrom Controller Area Network...

  • Seite 11: Ausrichtungsstandards

    Über dieses Dokument Begriff Definition Auftragnehmer Dritte, die der Eigentümer oder Standortbetreiber mit Technik-, Bau- und Elektroinstallationsarbeiten beauf- tragt Netzbetreiber Unternehmen, das für den Transport und die Vertei- lung von elektrischer Energie verantwortlich ist Lokale Vorschriften Alle Vorschriften, die für die EVSE über ihre gesamte Lebensdauer hinweg gelten.
  • Seite 12 Über dieses Dokument Vorderseite: ist im Normalgebrauch X-Richtung (positiv ist nach rechts) nach vorne gerichtet Y-Richtung (positiv ist nach hinten) Linke Seite Z-Richtung (positiv ist nach oben) Rechte Seite Rückseite BCM.V3Y01.0-DE | 001...

  • Seite 13: Beschreibung

    Beschreibung Beschreibung Kurzbeschreibung Die EVSE (Terra AC) ist eine AC-Ladestation, mit der Sie ein EV mit Strom versorgen können. Die Terra AC bietet maßgeschneiderte, intelligente und netzwerkfähige Ladelösungen für Ihr Unternehmen oder Zuhause. Die EVSE kann sich über GSM, Wi- Fi oder LAN mit dem Internet verbinden.

  • Seite 14: Funktionsprinzip

    Beschreibung Hersteller MiD-Kennzeichnung und BS- Seriennummer Nummer Teilenummer der EVSE Güteklasse gemäß MiD Produktbezeichnung Nummer der MiD- Nennleistung der EVSE Baumusterprüfung Herstelleradresse Strichcode mit der Seriennummer CE-Kennzeichnung der EVSE Strichcode mit der Teilenummer der EVSE Schutzgrad der EVSE Verweis auf das Handbuch Hinweis: Die Informationen in der Abbildung sind nur beispielhaft.

  • Seite 15: Überblick

    Beschreibung 4. Der Ladevorgang beginnt. Der Wechselstrom fließt vom Stromnetz zum EV (rote Linien). 5. Die elektrischen Schnittstellen der EVSE kommunizieren mit dem Bordrechner (blaue Linien). (*): Verbindungen zwischen Teilen der EVSE und des CPU-Systems. Der Pfeil zeigt die Richtung der Eingangs- und Ausgangssignale an. Überblick 2.5.1 Überblick über das System...

  • Seite 16: Überblick Über Die Evse, Außenansicht

    Beschreibung 2.5.2 Überblick über die EVSE, Außenansicht EV-Ladekabelanschluss Gehäuseabdeckung Öffnungen für die Smart-Meter- Gehäuse Anschlüsse RFID-Lesegerät Öffnung für das Ethernet-Kabel Typenschild Öffnung für das AC-Eingangskabel LED-Anzeigen Teil Funktion EV-Ladekabelanschluss Um das EV-Ladekabel anzuschließen Öffnungen Öffnungen für Kabel, die in die EVSE führen LED-Anzeigen Um den Zustand der EVSE und des Ladevorgangs an- 2.7.1...

  • Seite 17: Überblick Über Die Evse, Innenansicht

    Beschreibung 2.5.3 Überblick über die EVSE, Innenansicht Wartungsabdeckung Smart-Meter-Anschluss Ethernet-Anschluss Anschlussblock für AC-Eingang Nano-SIM-Kartenfach Anschlussblock für EV-Ladekabel oder Buchse Teil Funktion Wartungsabdeckung Um den Zugriff auf die elektrischen Komponenten der EVSE zu verhindern Ethernet-Anschluss Um das Ethernet-Kabel anzuschließen Nano-SIM-Kartenfach Um die EVSE mit dem Internet zu verbinden Smart-Meter-Anschluss Um die RS485- und ModBus-Kabel anzuschließen Anschlussblock für AC-Ein-...

  • Seite 18: Optionen

    Beschreibung Optionen 2.6.1 Bildschirm Bildschirm 2.6.2 EV-Ladekabel, Typ 2 2.6.3 Buchse, Typ 2 Steckdose BCM.V3Y01.0-DE | 001...

  • Seite 19: Ev-Ladekabel, Typ 1

    Die Lastmanagementfunktion verhindert, dass das System die Netzkapazität überschreitet und verhindert so Schäden an den Sicherungen. In Zeiten, in denen der aktuelle Strombedarf hoch ist, unterbricht die Terra AC den Ladevorgang. Der Ladevorgang startet neu, sobald die Netzverfügbarkeit wieder gegeben ist.

  • Seite 20: Kontrollelemente

    Beschreibung Kontrollelemente 2.7.1 LED-Anzeigen Fehler-LED LED für Internetverbindung Lade-LED LED für Ein/Aus-Zustand der EVSE LED für Kabel- und Fahrzeugerkennung sowie Fahrzeugautorisierung Tabelle 1: Fehler-LED Zustand der LED Zustand der EVSE Fehler Kein Fehler Tabelle 2: Lade-LED Zustand der LED Zustand der EVSE EV ist vollständig aufgeladen oder hat den Ladevorgang beendet Lädt nicht...
  • Seite 21 Beschreibung Tabelle 3: LED für Kabel- und Fahrzeugerkennung sowie Fahrzeugautorisierung Zustand der LED Zustand der EVSE Ein Fahrzeug ist angeschlossen. Die Ver- bindung wurde autorisiert. Kein Fahrzeug angeschlossen Blinkt Ein Fahrzeug ist angeschlossen und wartet auf die Autorisierung Tabelle 4: LED für Internetverbindung Zustand der LED Zustand der EVSE Mit dem Internet verbunden...

  • Seite 22: Beschreibung Der Mobilen App Für Die Evse

    Beschreibung Beschreibung der mobilen App für die EVSE 2.8.1 Allgemeiner Aufbau der mobilen App Xxxxxxx Xxxxxxxxx Xx xxxx xxxx Xxxxx Xxxxxxxxx Xxxxxxxxx Xxxxxxxxx Menütitel Menütasten Hauptbildschirmbereich Bildschirmelement Beschreibung Menütitel Dieser Bereich zeigt das aktuelle Menü an. Hauptbildschirmbereich Dieser Bereich zeigt Informationen zum Ladevorgang oder zu den verfügbaren Menüs.
  • Seite 23 Beschreibung Taste Bezeichnung / Far- Beschreibung Starttaste Um den Ladevorgang zu starten Nachricht Um zum Nachrichtenmenü zu gelangen Konto Um zum Kontenmenü mit den persönli- chen Einstellungen zu gelangen Zeitplan Um zum Menü des Zeitplans zu gelangen Charger Care Um zum Charger-Care-Menü zu gelangen Energieplan Um zum Menü...

  • Seite 24: Überblick Über Die Menüs

    Beschreibung 2.8.3 Überblick über die Menüs Menü Beschreibung Menü "Anmeldung" Zeigt die zur Anmeldung nötigen Felder an Menü "Konto" Zeigt die persönlichen Voreinstellungen und Einstel- lungen an Menü "Einrichtung" Zeigt die Bildschirme zum Einrichten der EVSE an Hauptmenü Enthält: • Navigationstasten •...
  • Seite 25 Beschreibung Fehlercode Kurzbeschreibung Beschreibung 0x0102 Fehler durch Fehler- Im Ladestromkreis ist ein Fehlerstrom aufge- strom (DC 6 mA) treten. Der Strom fließt in den Boden ab. 0x0104 Fehler durch Fehler- Im Ladestromkreis ist ein Fehlerstrom aufge- strom (AC 30mA) treten. Der Strom fließt in den Boden ab. 0x0106 Fehler beim Selbst- Der Fehlerstrom-Überwachungssensor ist de-...

  • Seite 26: Sicherheit

    Sicherheit Sicherheit Haftung Der Hersteller haftet weder gegenüber dem Käufer der EVSE noch gegenüber Dritten für Schäden, Verluste, Kosten oder Aufwendungen, die dem Käufer oder Dritten entstehen, wenn eine in den zugehörigen Dokumenten genannte Zielgruppe die nachstehenden Vorschriften nicht einhält: •...

  • Seite 27: Persönliche Schutzausrüstung

    Sicherheit Persönliche Schutzausrüstung Symbol Beschreibung Schutzkleidung Sicherheitshandschuhe Sicherheitsschuhe Sicherheitsbrille Allgemeine Sicherheitshinweise • Dieses Dokument, die zugehörigen Dokumente und die enthaltenen Warnhinweise entheben Sie nicht von der Verantwortung, bei der Arbeit an der EVSE Ihren gesunden Menschenverstand einzusetzen. • Führen Sie nur die Verfahren durch, die in den zugehörigen Dokumenten angegeben sind und für die Sie qualifiziert sind.

  • Seite 28: Sicherheitshinweise Zur Erdung

    Sicherheit • Verwenden Sie nur Stromkabel mit ausreichender Drahtstärke und Isolierung, um den Nennstrom- und Spannungsbedarf zu leisten. • Stellen Sie sicher, dass die Ladefähigkeit des Netzes den Anforderungen der EVSE entspricht. • Die EVSE ist ordnungsgemäß zu erden. Siehe Abschnitt •...

  • Seite 29: Die Evse Oder Teile Der Evse Entsorgen

    Sicherheit Symbol Risikotyp Dieses Schild weist Sie an, vor der Installation der EVSE das Handbuch zu lesen Elektro- und Elektronik-Altgeräte Hinweis: Es kann sein, dass nicht alle Symbole auf der EVSE verwendet werden. Die EVSE oder Teile der EVSE entsorgen •...

  • Seite 30: Installation

    Siehe Bestellung und Abschnitt 6. Untersuchen Sie die EVSE und die zu installierenden Teile auf Schäden. 7. Sollten Sie Schäden feststellen oder die gelieferten Teile nicht der Bestellung entsprechen, wenden Sie sich an den lokalen Herstellervertreter (ABB EV Infrastructure). BCM.V3Y01.0-DE | 001...

  • Seite 31: Standortvorbereitung

    Standortvorbereitung Standortvorbereitung Den Standort auswählen 1. Suchen Sie einen geeigneten Platz an einer Wand. Für die Spezifikationen der 11.8 Wand, siehe Abschnitt 2. Stellen Sie sicher, dass die korrekte Stromversorgung zur Verfügung steht. Für 11.11 die Spezifikationen der Stromversorgung, siehe Abschnitt 11.10.3 3.

  • Seite 32: Mechanische Installation

    Schrauben ein Stück weit aus der Wand ragen zu lassen. Für die Spezifikationen, 11.8 siehe Abschnitt Hinweis: Die im Lieferumfang enthaltenen Befestigungsschrauben sind für Mauerwerk geeignet. Wenn Sie die EVSE an einer anderen Art von Wand anbringen wollen, wenden Sie sich an Ihren lokalen Herstellervertreter (ABB EV Infrastructure). BCM.V3Y01.0-DE | 001...

  • Seite 33: Die Evse An Der Wand Anbringen

    Mechanische Installation Die EVSE an der Wand anbringen 1. Platzieren Sie die Öffnungen (A) über den Befestigungsschrauben (B). Die oberen Befestigungsschrauben tragen die EVSE. 2. Bringen Sie die Befestigungsschrauben (C) an. Für die Spezifikationen des Drehmoments, 11.16 siehe Abschnitt BCM.V3Y01.0-DE | 001...

  • Seite 34: Elektrische Installation

    Elektrische Installation Elektrische Installation Allgemeiner Ablauf der elektrischen Installation Voraussetzungen • Prozedur 1. Entfernen Sie die Wartungsabdeckung. Siehe Abschnitt 2. Installieren Sie das AC-Eingangskabel. • Führen Sie das AC-Eingangskabel ein. Siehe Abschnitt • Schließen Sie das AC-Eingangskabel an. Siehe Abschnitt 3.

  • Seite 35: Das Ac-Eingangskabel Anschließen

    Elektrische Installation Prozedur 1. Entfernen Sie die Membran (A) von der EVSE. 2. Schneiden Sie ein Loch in die Mitte der Membran. 3. Bringen Sie die Membran an. 4. Isolieren Sie die Drähte ab. Für die 11.13 Spezifikation, siehe Abschnitt 5.

  • Seite 36: Das Ac-Eingangskabel Anschließen (3-Phasig)

    Elektrische Installation Prozedur 1. Lösen Sie die Schrauben (A). 2. Isolieren Sie die Drähte ab. Für die 11.13.2 Spezifikation, siehe Abschnitt 3. Führen Sie die Kabelsteckverbindung in den Anschlussblock (B). 4. Schließen Sie die folgenden Drähte an: 1. Schutzleiter (C) 2.

  • Seite 37: Kommunikationsverbindungen

    Elektrische Installation Prozedur 1. Sichern Sie die Kabel (A) mit der Zugentlastungsklemme (B). 2. Bringen Sie die beiden Schrauben (C) der Zugentlastungsklemme an. Kommunikationsverbindungen 7.4.1 Das Ethernet-Kabel einführen Voraussetzungen Die Gehäuseabdeckung wurde entfernt. Siehe Abschnitt Die Wartungsabdeckung wurde entfernt. Siehe Abschnitt Prozedur 1.

  • Seite 38: Die Drähte Zur Smart-Meter-Kommunikation Einführen

    Elektrische Installation Prozedur 1. Stecken Sie den RJ45-Stecker (A) des Ethernet-Kabels in die Ethernet-RJ45- Buchse (B). 2. Schließen Sie das Ethernet-Kabel an einen PC, einen Router oder ein Gateway an. 7.4.3 Die Drähte zur Smart-Meter-Kommunikation einführen 1. Entfernen Sie die Membran (A) von der EVSE.

  • Seite 39: Die Nano-Sim-Karte Einsetzen

    Elektrische Installation Prozedur 1. Entfernen Sie die Abdeckung (A) vom Smart-Meter-Anschlussblock (B). 2. Schließen Sie die Drähte an: a. Schließen Sie die positive Leitung (C) an. b. Schließen Sie die negative Leitung (D) an. c. Wenn das Smart Meter über einen Schutzleiter verfügt, schließen Sie den Schutzleiter (E) an.
  • Seite 40 Elektrische Installation Prozedur 1. Verschaffen Sie sich Zugang zum EV- Ladekabelanschluss: a. Entfernen Sie die Gehäuseabdeckung. Siehe Abschnitt b. Entfernen Sie die Wartungsabdeckung. Siehe Abschnitt c. Entfernen Sie die Kunststoffabdeckung. 2. Trennen Sie die 2-polige EV- Steckverbindung (A), die die CP/PP- Steckverbindung aufnimmt.

  • Seite 41: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Allgemeiner Ablauf der Inbetriebnahme 1. Versorgen Sie die EVSE mit Strom. Siehe Abschnitt 2. Richten Sie die EVSE ein. Siehe Abschnitt 3. Verbinden Sie die EVSE mit der mobilen App. Siehe Abschnitt 4. Fügen Sie in der mobilen App eine RFID-Karte hinzu. Siehe Abschnitt Die EVSE mit Strom versorgen 1.

  • Seite 42: Der Mobilen App Eine Rfid-Karte Hinzufügen

    Inbetriebnahme Prozedur 1. Suchen Sie Ihren PIN-Code in der Packung mit der RFID-Karte. • Der PIN-Code hat 8 Zeichen. • Bei den Buchstaben wird zwischen Groß- und Kleinschreibung unterschieden. 2. Laden Sie die ChargerSync-App aus dem Play Store oder App Store herunter. 3.

  • Seite 43: Teilezugang

    Teilezugang Teilezugang Die Gehäuseabdeckung entfernen 1. Entfernen Sie diese Teile: • Schrauben (A) • Gehäuseabdeckung (B) Die Gehäuseabdeckung anbringen 1. Bringen Sie diese Teile an: • Gehäuseabdeckung (A) • Schrauben (B) BCM.V3Y01.0-DE | 001...

  • Seite 44: Die Wartungsabdeckung Entfernen

    Teilezugang Die Wartungsabdeckung entfernen 1. Entfernen Sie diese Teile: • Schrauben (A) • Wartungsabdeckung (B) Die Wartungsabdeckung anbringen 1. Bringen Sie diese Teile an: • Wartungsabdeckung (A) • Schrauben (B) BCM.V3Y01.0-DE | 001...

  • Seite 45: Problemlösung

    Problemlösung Problemlösung 10.1 Verfahren zur Problemlösung 1. Versuchen Sie, mit Hilfe der Informationen in diesem Dokument eine Lösung für das Problem zu finden. 2. Wenn Sie keine Lösung für das Problem finden, wenden Sie sich an Ihren lokalen 1.12 Herstellervertreter. Siehe Abschnitt 10.2 Problemlösungstabelle Problem...
  • Seite 46 Problemlösung Problem Mögliche Ursache Mögliche Lösung Fehlerstrom Störung des Fehlerstrom- Ersetzen Sie den Fehlerstrom- scheint im Lade- Überwachungssensors. Überwachungssensor. stromkreis aufge- Fehlerstrom im Lade- 1. Schalten Sie die EVSE strom- treten zu sein stromkreis aufgetreten. 10.3 los. Siehe Abschnitt 2. Wenden Sie sich an Ihren loka- len Herstellervertreter oder ei- nen qualifizierten Elektroin- stallateur.

  • Seite 47: Die Evse Stromlos Schalten

    Problemlösung Problem Mögliche Ursache Mögliche Lösung EV-Ladekabel defekt. 1. Überprüfen Sie das EV-Lade- kabel. 2. Wenn das mitgelieferte Stan- dard-EV-Ladekabel defekt ist, ersetzen Sie das EV-Ladeka- bel. Siehe Abschnitt Fahrzeugverbin- EV-Ladekabel defekt. 1. Überprüfen Sie das EV-Lade- dung oder Autori- kabel.

  • Seite 48: Technische Daten

    11.1 EVSE-Typ Der EVSE-Typ ist ein Code. Der Code besteht aus 10 Teilen: A1 - A10. Code-Teil Beschreibung Wert Bedeutung des Wertes Markenname Terra AC Wandladestation Säule Ausgangsleistung 3,7 kW 7 kW 9 kW 11 kW 19 kW 22 kW...

  • Seite 49: Gewicht

    Technische Daten Beispiel Terra AC W22-SR-0 • A1 = Markenname = Terra AC • A2 = Typ = Wandladestation • A3 = 22, Ausgangsleistung = 22 kW • A4 = Kabeltyp, Buchse = Buchse Typ 2 mit Berührungsschutz • A5 = trifft für die Buchsenversion nicht zu •...

  • Seite 50: Konformität Der Schutzvorrichtung

    Optionen: tung(en) • FI-Schalter (mindestens Typ A) + LS- Schalter • RCBO (mindestens Typ A), (zum Bei- spiel: ABB-Modell-Nr.: DS201 C40 A30) Vorgeschalteter Überstromschutzschal- Schutzschaltertypen: ter (zum Beispiel: RCBO oder LS-Schal- • 40 A für eine EVSE mit 32 Ampere ter).

  • Seite 51: Konformität Der Schutzvorrichtung (Nordamerika)

    Technische Daten 11.3.2 Konformität der Schutzvorrichtung (Nordamerika) Anforderungen Spezifikationen Dedizierte vorgeschaltete Schutzvorrich- Schutzschalter tung(en) In EVSE integrierter Erdschlussschutz 20 mA AC Vorgeschalteter Überstromschutzschal- Schutzschaltertypen: • 40 A für eine EVSE mit 32 Ampere Hinweis: Der Wert des Nennleistung Schutzschalters hängt vom •...

  • Seite 52: Für Die Installation Erforderliche Werkzeuge

    Technische Daten Parameter Spezifikation IK-Einstufung gemäß IEC 62262 (Ge- IK10 häuse und Bildschirm) IK8+ für eine Betriebstemperatur zwischen -35 und -30°C EMV-Klassifizierung IEC 61851-21-2, EN 61000-6-1, EN 61000-6-2, EN 61000-6-3, EN 61000-6-4, EN 61000-3-2, EN 61000-3-3, EN 61000-3-11, EN 61000-3-12 CE RED- WLAN / RFID / E-UTRA: EN 300 328 V2.1.1, EN 300 330 V2.1.1, EN 301 908-1 V11.1.2, EN 301 908-13 EN 50470-1, EN 50470-3 FCC Teil 15 Klasse B...

  • Seite 53: Lärmpegel

    Technische Daten Parameter Wert Wandmaterial Die Montagefläche muss flach und stabil sein, wie z. B. eine Ziegel- oder Beton- wand. Aus der Wand ragende Länge der oberen 10 mm Schrauben 11.9 Lärmpegel Parameter Spezifikation Lärmpegel Maximal 70 dB(A) 11.10 Abmessungen 11.10.1 AC-Eingang mit Buchse, Kabel Typ 2 Breite der EVSE...

  • Seite 54: Ac-Eingang Mit Ev-Ladekabel

    Technische Daten Parameter Wert [mm] 11.10.2 AC-Eingang mit EV-Ladekabel Breite der EVSE Höhe der EVSE Tiefe der EVSE Parameter Wert [mm] BCM.V3Y01.0-DE | 001...

  • Seite 55: Platzanforderungen Für Die Installation

    Technische Daten 11.10.3 Platzanforderungen für die Installation EVSE Parameter Spezifikation [mm] Spezifikation [Zoll] > 200 > 8 Z2 (Innengebrauch) > 457,2 > 18 Z2 (Außengebrauch) > 635 > 25 11.11 AC-Eingangsspezifikationen 11.11.1 Allgemeine Spezifikationen Parameter Spezifikation Erdungssysteme TN-S TN-C-S Frequenz 50 Hz oder 60 Hz Überspannungskategorie Kategorie III...

  • Seite 56: 400 Vac 3-Phasig Mit Neutralleiter (Tt, Tn) (Europa)

    Technische Daten 11.11.2 400 VAC 3-phasig mit Neutralleiter (TT, TN) (Europa) N L2 L3 230 VAC, maximal 264 VAC 400 VAC, maximal 460 VAC 11.11.3 230 VAC 3-phasig ohne Neutralleiter (IT) L3 L2 230 VAC, maximal 264 VAC 230 VAC, maximal 264 VAC 11.11.4 230 VAC 1-phasig (Europa) 230 VAC, maximal 264 VAC...

  • Seite 57: 120 Vac (Nordamerika)

    Technische Daten 11.11.5 120 VAC (Nordamerika) 120 VAC, maximal 264 VAC 11.11.6 240 VAC Split-Phase (Nordamerika) 240 VAC, maximal 264 VAC 11.11.7 AC-Eingangsspezifikationen (Europa) Parameter Spezifikation Eingangs-AC-Stromanschluss 1-phasig oder 3-phasig Eingangsspannung (1-phasig) 220 bis 240 VAC Eingangsspannung (3-phasig) 380 bis 415 VAC Stromverbrauch im Leerlauf Erdschlussschutz 30 mA AC, 6 mA DC...

  • Seite 58: Ac-Eingangsspezifikationen (Nordamerika)

    Technische Daten 11.11.8 AC-Eingangsspezifikationen (Nordamerika) Parameter Spezifikation Eingangs-AC-Stromanschluss (1-phasig 110 bis 240 V AC oder Split-Phase) Stromverbrauch im Leerlauf Erdschlussschutz intern 20 mA AC CCID 11.12 Allgemeine Spezifikationen der Logik-Schnittstellen Parameter Spezifikation Konnektivität Mobilkommunikation mit Nano-SIM-Kar- tenfach • Europa: GSM, 4G, LTE, WCDMA •...

  • Seite 59: Ac-Eingangskabel (Nordamerika)

    Technische Daten Parameter Spezifikation Durchmesser des Schutzleiters Entspricht Durchmesser der Phasenlei- • Die korrekte Drahtstärke hängt von der Umgebung, dem Leitertyp und der Nennleistung der EVSE ab. Ziehen Sie die vor Ort geltenden elektrotechnischen Vorschriften zu Rate. • Die Drahtquerschnittsfläche hängt vom Kupferdrahttyp ab. 11.13.2 AC-Eingangskabel (Nordamerika) Parameter...

  • Seite 60: Potenzialfreier Kontakteingang

    Technische Daten Parameter Spezifikation Leiterstärke für Anschlussblockstecker Querschnittsfläche Europa (IEC): (zulässig) 2,5 mm bis 0,5 mm Nordamerika (UL): 12 AWG bis 30 AWG Leiterstärke für Anschlussblockstecker Mindestens 24 AWG (0,5 mm (empfohlen) Abzuisolierende Länge 5 mm Anschlussverbindungen 485A: RS485 positiv/A/D0 485B: RS485 negativ/B/D1 PE: Gewöhnlicher Schutzkontakt für ab- geschirmtes Kabel (optional)

  • Seite 61: Spezifikationen Für Ev-Ladekabel

    Technische Daten Parameter Spezifikationen Drahtstärke für Anschlussblockstecker Mindestens 20 AWG (0,75 mm (empfohlen) Erforderliches Drehmoment 0,5 Nm Abzuisolierende Länge 5 mm Anschlussverbindungen • Potenzialfreier Kontakt Konfigurati- onsausgang 1: Kontaktausgangs- klemme 1 • Potenzialfreier Kontakt Konfigurati- onsausgang 2: Kontaktausgangs- klemme 2 Kontakt-Nennstrombelastung 125 VAC/30 VDC bei 3A Draht-AWQ und Drahtquerschnitt hängen vom Kupferdrahttyp ab.

  • Seite 62: Besondere Spezifikationen Zum Stromverbrauch

    Technische Daten 11.15 Besondere Spezifikationen zum Stromverbrauch Stromverbrauch im Normalbetrieb Spezifikation [W] Lademodus 1-phasig Lademodus 3-phasig 11.16 Drehmomentspezifikationen Parameter Spezifikation [Nm][(lb/in)] Anschlussblock für AC-Eingang 1,2 (10,6) Anschlussblock für die Kommunikations- 0,5 (4,43) drähte und Smart-Meter-Anschlüsse Anschlussblock für EV-Ladekabel 1,2 (10,6) Untere Befestigungsschrauben 4,4 (38,9) BCM.V3Y01.0-DE | 001...
