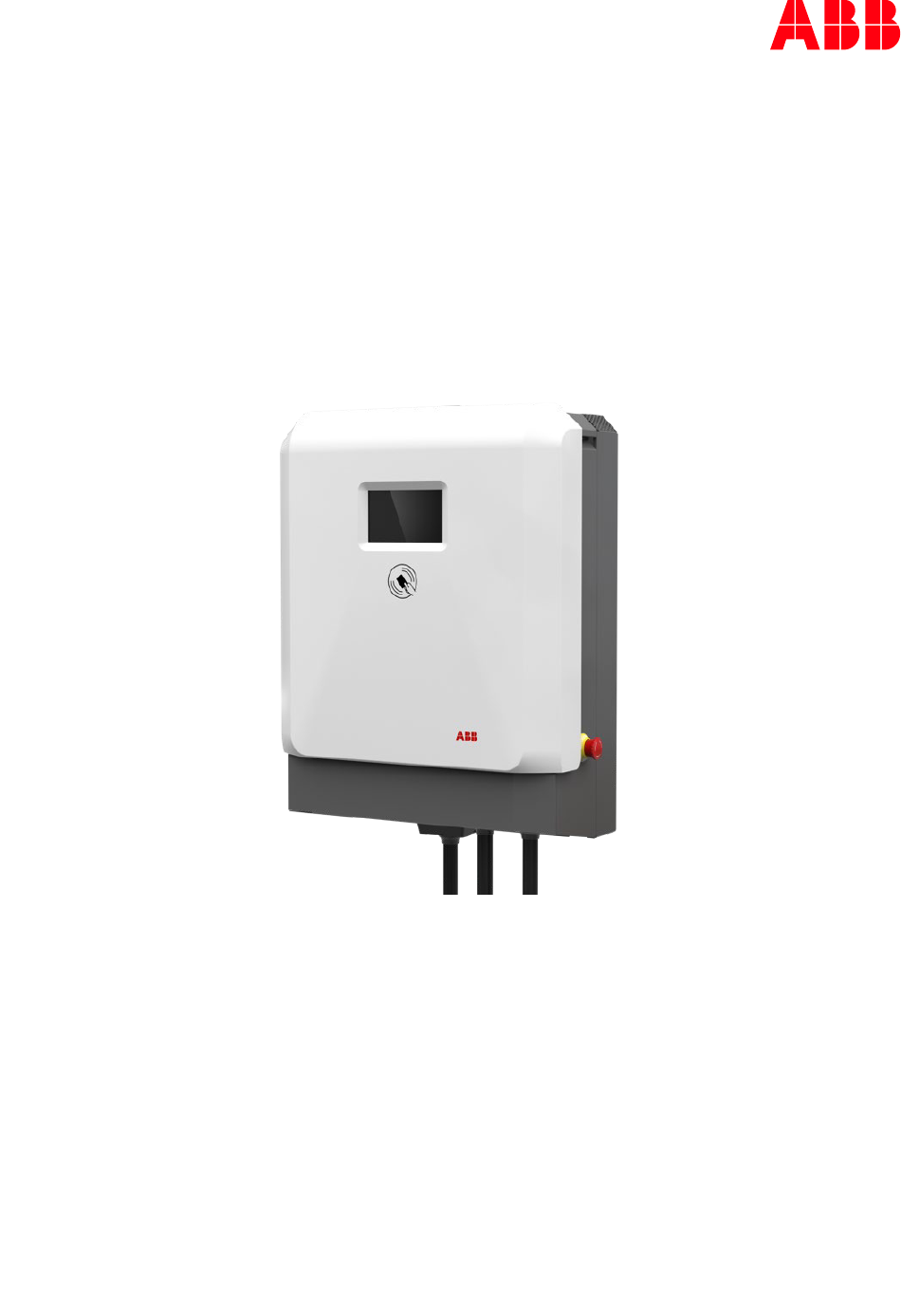

- Seite 1 2020-12-02 — BE N U TZ ER HA ND B U C H Terra DC Wandladestation Bedienungsanleitung 2 020 -12 -0 2 1 /21...
- Seite 2 Eigentum an den in diesem Dokument beschriebenen ABB-Produkten schützen. Die Informationen in diesem Dokument können ohne Vorankündigung geändert werden und sind nicht als verpflichtend von ABB zu verstehen. ABB übernimmt keine Verantwortung für Fehler, die in diesem Dokument auftreten können.
- Seite 3 TERRA D C WAN D LADE STATI O N 2 020 -12 -0 2 2 C DC 010 007 M0 101_REV_ C 3/ 21...
-
Seite 4: Inhaltsverzeichnis
TERRA D C WAN D LADE STATI O N Inhaltsverzeichnis Glossar ................................. 5 Einführung ............................6 Gefahrenzeichen ..............................7 Sicherheitshinweise ............................7 1.1. Übersicht über das System ........................9 1.2. Hardware Konfigurationen ......................10 1.3. Standardnutzung..........................10 1.4. Autorisierung zum Laden ........................11 1.5. -
Seite 5: Glossar
TERRA D C WAN D LADE STATI O N Glossar Wechselstrom Combined Charging System. Ein internationaler Ladestandard für Elektrofahrzeuge. CHAdeMO Ein DC Schnellladestandard für Elektrofahrzeuge. Gleichstrom. Eigentümer Der rechtmäßige Eigentümer der Ladestation. Elektrofahrzeug. Human Machine Interface; Bildschirm der Ladestation. Nutzer Der Fahrer eines Elektrofahrzeuges, der die Ladestation verwendet, um die Batterie seines Fahrzeuges zu laden. -
Seite 6: Einführung
Die Terra DC-Wandladestation ist ein einfach zu installierendes DC-Schnellladesystem für Elektro- fahrzeuge. Dabei handelt es sich um eine elektrische Anlage mit hohen elektrischen Strömen. Die- ses Handbuch beschreibt die allgemeine Bedienung und den täglichen Betrieb der Terra DC- Wandladestation . -
Seite 7: Gefahrenzeichen
TERRA D C WAN D LADE STATI O N Gefahrenzeichen Die folgenden Symbole werden am Gerät und in diesem Handbuch verwendet: GEFAHR Gefährliche Spannung Kennzeichnet eine Gefahr, die zu schweren Verletzungen oder zum Tod durch einen Stromschlag führen kann. WARNUNG Verschiedene Kennzeichnet eine Gefahr, die zu schweren Verletzungen oder zum Tod sowie zu Schäden an der Anlage, anderen Ge-... - Seite 8 TERRA D C WAN D LADE STATI O N VORSICHT Stecker verriegelt Üben Sie während des Ladevorgangs keine Kraft auf das verriegelte Kabel aus. Dies kann den Einlass- und Verriege- lungsmechanismus im Fahrzeug oder die Ladestation be- schädigen. HINWEIS Beim Verbinden oder Trennen eines Steckverbinders 1.
-
Seite 9: Produktbeschreibung
D. Luftauslass E. Not-Aus F. AC-Versorgungskabel G. Lufteinlass Abbildung 1: Ansicht Terra DC-Wandladestation Das Ladegerät kann mit zwei Gleichstrom-Ladekabeln (CCS- und CHAdeMO-Anschluss) oder nur mit dem einem CCS oder CHAdeMO Ladekabel ausgestattet sein. 2 020 -12 -0 2 2 C DC 010 007 M0 101_REV_ C... -
Seite 10: Hardware Konfigurationen
TERRA D C WAN D LADE STATI O N 1.2. Hardware Konfigurationen Die Terra DC-Wandladestation unterstützt die folgenden DC Ladestandards: Abkürzung Beschreibung Ein CCS- und ein CHAdeMO-Ausgang bis 60 A / 22,5 kW; Kein gleichzei- tiges Laden möglich Ein CCS-Ausgang mit Ausgangsstrom/-leistung; 60 A / 22,5 kW Ein CHAdeMO-Ausgang mit Ausgangsstrom/-leistung;... -
Seite 11: Autorisierung Zum Laden
RFID erfolgen oder auf Kreditkartenzahlungsmethoden basieren. Der Betrieb einer La- destation mit Autorisierung erfordert eine Registrierung bei einem Back-End-Betreiber (OCPP). Die Autorisierung kann entweder eine von ABB gelieferte Standardlösung oder von einem externen Unternehmen sein, das Autorisierungslösungen über OCPP anbietet. -
Seite 12: Kurzanleitung Des Ladevorgangs
TERRA D C WAN D LADE STATI O N 2. Kurzanleitung des Ladevorgangs Zum Aufladen eines Elektrofahrzeugs (EV): 1. Parken Sie das EV mit dem Ladeeingang in Reichweite des Steckers und schalten Sie das Fahrzeug aus. 2. Verbinden Sie den Stecker der Ladestation mit dem Ladeeingang des Fahrzeugs. 3. - Seite 13 TERRA D C WAN D LADE STATI O N Autorisieren Sie die Ladesitzung mit einem PIN-Code oder einer RFID-Karte. 5. Warten Sie, bis die Ladevorbereitung abgeschlossen ist. 2 020 -12 -0 2 2 C DC 010 007 M0 101_REV_ C 13 /21...
- Seite 14 TERRA D C WAN D LADE STATI O N 6. Warten Sie, bis der Ladevorgang beendet ist oder drücken Sie die Stopptaste, um den Ladevor- gang zu beenden. Wenn der Ladevorgang beendet ist, drücken Sie auf der Displayanzeige auf OK. 2 020 -12 -0 2 2 C DC 010 007 M0 101_REV_ C 1 4/ 21...
- Seite 15 TERRA D C WAN D LADE STATI O N 8. Nehmen Sie den Ladestecker aus dem Fahrzeug und stecken Sie ihn wieder in den Stecker Halte- rung an der Ladestation. Beenden des Ladevorgangs: 1. Wählen Sie Stopp auf dem Touchscreen. 2.
- Seite 16 TERRA D C WAN D LADE STATI O N HINWEIS Verriegelter Anschluss Für die CCS-Ladung verriegelt das Elektrofahrzeug den Ste- cker. Wenn der Nutzer den Stecker aus dem Fahrzeug nehmen möchte, ist es unter Umständen erforderlich sein, alle Türen des EV zu entriegeln oder den "Unlock Charge Connector But- ton"...
-
Seite 17: Anleitung Zur Instandhaltung
TERRA D C WAN D LADE STATI O N 3. Anleitung zur Instandhaltung 3.1. Reinigung der Wandladestation Reinigen Sie das Gehäuse der DC-Wandladestation einmal pro Jahr (während der jährlichen War- tung) wie folgt: • Entfernen Sie groben Schmutz durch Besprühen mit Leitungswasser mit niedrigem Druck. •... -
Seite 18: Wartung Der Ladestation
Überprüfen Sie ob Beschädigungen oder Risse vorhanden sind. • Beschichtung Suchen Sie nach Schäden, Rissen oder Brüchen. Sonderwartung In den folgenden Fällen muss die Ladestation vor der weiteren Verwendung von einem ABB Ser- vicepersonal überprüft werden: • Wenn sie vom Blitz getroffen wurde. •... -
Seite 19: Übersicht Der Wandladestation
TERRA D C WAN D LADE STATI O N 3.3.1. Übersicht der Wandladestation A. HMI-Touchscreen-Display B. Untere Abdeckung C. Befestigungsschrauben (2x) Die untere Abdeckung kann durch das Ent- fernen der beiden Befestigungsschrauben (C) mit einem Schraubendreher geöffnet werden. WARNUNG Öffnen Sie den Schrank nicht, wenn Sie für den Betrieb mit Hochspannung und Starkstrom nicht zertifiziert sind. -
Seite 20: Komponentenansicht Bei Offener Frontabdeckung
TERRA D C WAN D LADE STATI O N 3.3.2. Komponentenansicht bei offener Frontabdeckung Komponentenansicht bei offener Frontabdeckung Abbildung 4: Ansicht der Komponenten der Vorderseite A. DIN-Schiene und Kontaktblöcke B. Netz C. HMI-Touchscreen-Einheit D. RFID-Lesegerät 2 020 -12 -0 2 2 C DC 010 007 M0 101_REV_ C 2 0/2 1... -
Seite 21: Fehlerbehebung
Lebensdauer des Ladegeräts erhöhen oder verringern. 4. Kontaktinformation Wenden Sie sich bitte an Ihre lokale ABB-Serviceorganisation oder Ihren Servicepartner für eine erste Problemanalyse und -lösung. Falls sie das Problem nicht lösen können, wenden sie sich an die Second Line Service-Organisation..
