Kabelzufuhr und max. Kabelquerschnitte

Kabelzufuhr und
max. Kabelquer-
schnitte
Der maximale Kabelquerschnitt für AC- und DC-Kabel beträgt 240 mm².
Insgesamt können 6 DC+ Kabel, 6 DC- Kabel und 6 AC Kabel (2x L1, 2x L2, 2x L3) in den
Wechselrichter eingeführt werden.
Ist nach dem Aufstellen des Wechselrichters eine nachträgliche Zuführung der Kabel nicht
möglich, müssen alle anzuschließenden AC-, DC- und Datenkommunikations-Kabel vor
dem Aufstellen des Wechselrichters
-
-
6
INDOOR / OUTDOOR
max. 240 mm²
max. 6x DC= +
AC~
max. 6x DC= -
DC=
max. 6x AC~
entsprechend dimensioniert sein,
entsprechend weit aus dem Boden ragen:
AC-Kabel ... 0,75 m
DC-Kabel ... 0,60 m
externe Versorgung ... 0,40 m
Datenkommunikations-Kabel ... 2,50 m

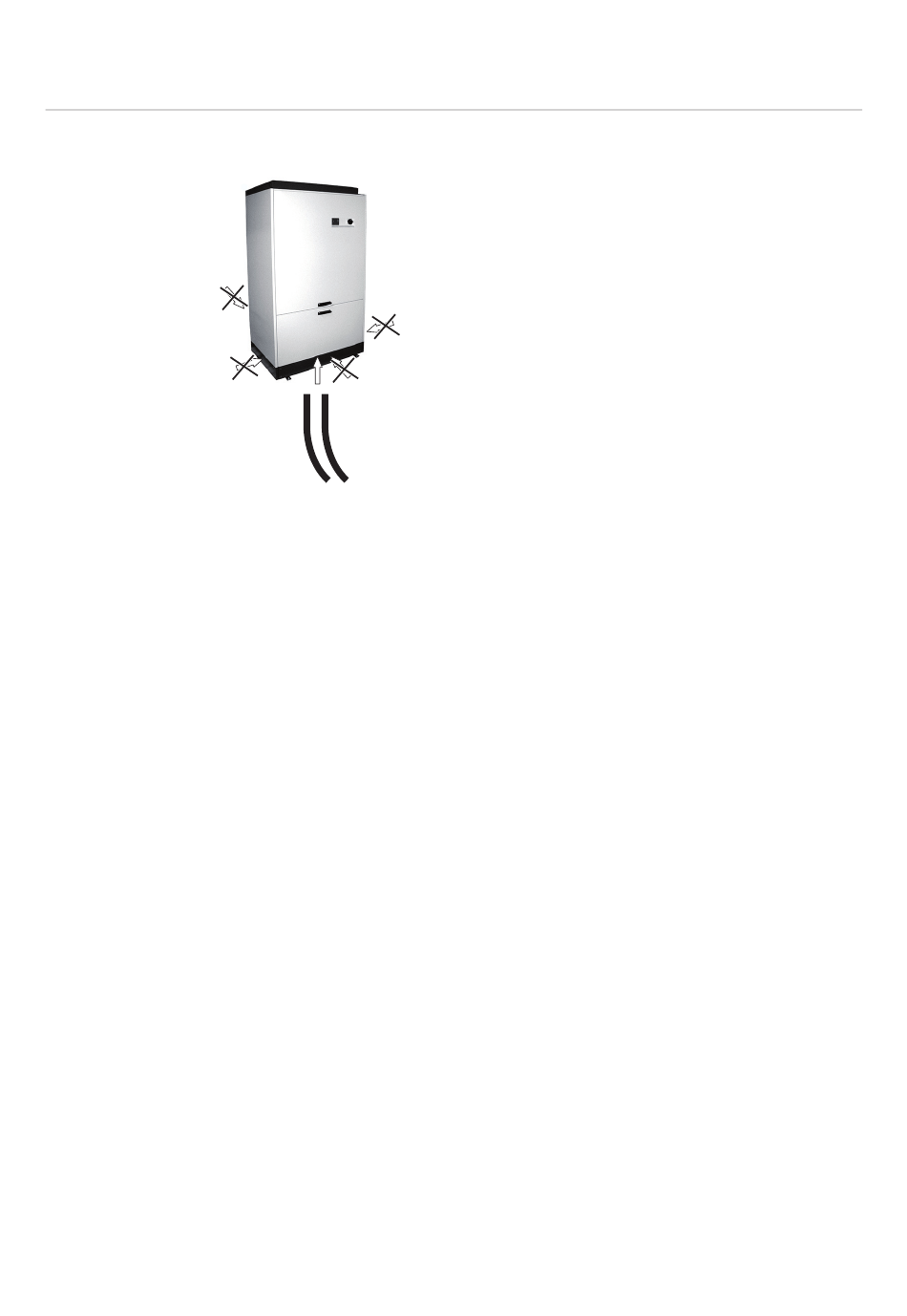

AC-Kabel, DC-Kabel, Kabel für die externe
Versorgung des Wechselrichters und gege-
benenfalls Datenkommunikations-Kabel
müssen von unten in den Wechselrichter
zugeführt werden (z.B. über einen Kabel-
schacht oder einen doppelten Boden).
WICHTIG! Werden AC-Kabel, DC-Kabel
und Datenkommunikations-Kabel gemein-
sam in den Wechselrichter zugeführt, auf
eine ausreichende Isolation zwischen AC-/
DC-Kabeln und den Datenkommunika-
tions-Kabeln achten.
