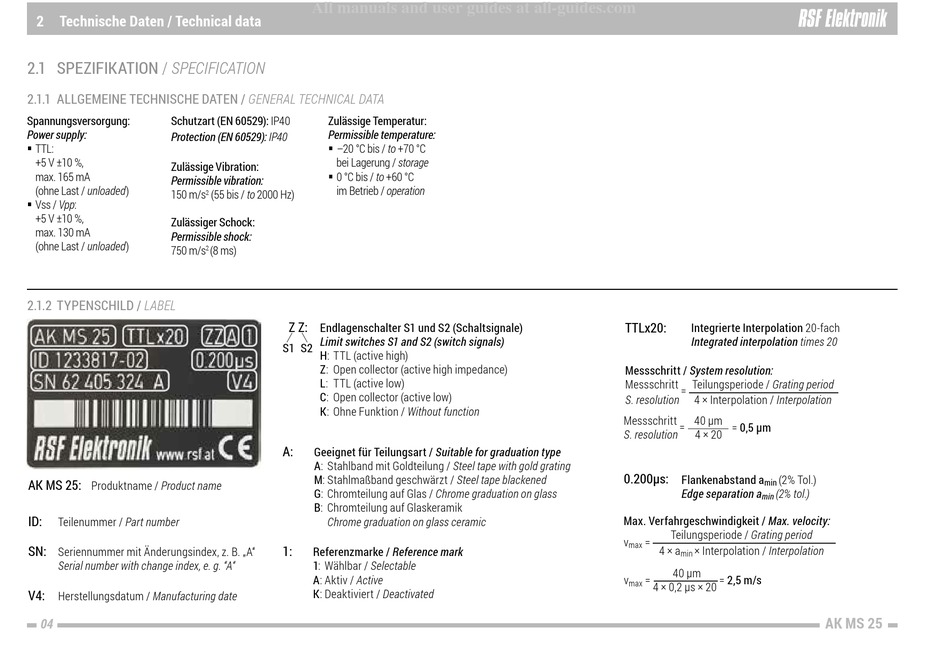

2 Technische Daten / Technical data

2.1 SPEZIFIKATION / SPECIFICATION

2.1.1 ALLGEMEINE TECHNISCHE DATEN / GENERAL TECHNICAL DATA
Spannungsversorgung: Schutzart (EN 60529): IP40
Power supply:
Protection (EN 60529): IP40
 TTL:
+5 V ±10 %,
Zulässige Vibration:
max. 165 mA
Permissible vibration:
(ohne Last / unloaded)
150 m/s
2
 Vss / Vpp:
+5 V ±10 %,
Zulässiger Schock:
max. 130 mA
Permissible shock:
(ohne Last / unloaded)
750 m/s
2
2.1.2 TYPENSCHILD / LABEL
AK MS 25:
Produktname / Product name
ID:
Teilenummer / Part number
SN:
Seriennummer mit Änderungsindex, z. B. „A"
Serial number with change index, e. g. "A"
V4:
Herstellungsdatum / Manufacturing date
04
All manuals and user guides at all-guides.com
Zulässige Temperatur:
Permissible temperature:
 –20 °C bis / to +70 °C
bei Lagerung / storage
 0 °C bis / to +60 °C
im Betrieb / operation
(55 bis / to 2000 Hz)
(8 ms)
Z Z:
Endlagenschalter S1 und S2 (Schaltsignale)
Limit switches S1 and S2 (switch signals)
S1 S2
H: TTL (active high)
Z: Open collector (active high impedance)
L: TTL (active low)
C: Open collector (active low)
K: Ohne Funktion / Without function
A:
Geeignet für Teilungsart / Suitable for graduation type
A: Stahlband mit Goldteilung / Steel tape with gold grating
M: Stahlmaßband geschwärzt / Steel tape blackened
G: Chromteilung auf Glas / Chrome graduation on glass
B: Chromteilung auf Glaskeramik
Chrome graduation on glass ceramic
1:
Referenzmarke / Reference mark
1: Wählbar / Selectable
A: Aktiv / Active
K: Deaktiviert / Deactivated
TTLx20:
Integrierte Interpolation 20-fach
Integrated interpolation times 20
Messschritt / System resolution:
Messschritt Teilungsperiode / Grating period
=
S. resolution 4 × Interpolation / Interpolation
Messschritt 40 µm
= = 0,5 µm
S. resolution 4 × 20
0.200µs:
Flankenabstand a (2% Tol.)
min
Edge separation a (2% tol.)
min
Max. Verfahrgeschwindigkeit / Max. velocity:
Teilungsperiode / Grating period
v =
max
4 × a × Interpolation / Interpolation
min
40 µm
v = = 2,5 m/s
max
4 × 0,2 µs × 20
AK MS 25
