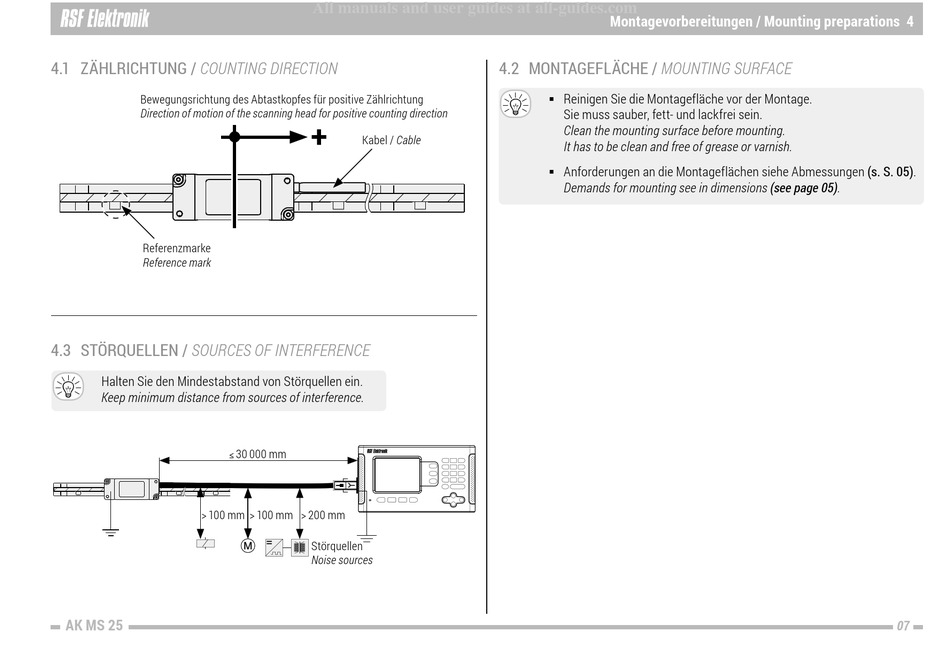

4.1 ZÄHLRICHTUNG / COUNTING DIRECTION
Bewegungsrichtung des Abtastkopfes für positive Zählrichtung
Direction of motion of the scanning head for positive counting direction
Referenzmarke
Reference mark
4.3 STÖRQUELLEN / SOURCES OF INTERFERENCE
Halten Sie den Mindestabstand von Störquellen ein.
Keep minimum distance from sources of interference.
≤ 30 000 mm
> 100 mm
AK MS 25
All manuals and user guides at all-guides.com
+
Kabel / Cable
> 100 mm > 200 mm
Störquellen
Noise sources
Montagevorbereitungen / Mounting preparations 4
4.2 MONTAGEFLÄCHE / MOUNTING SURFACE
 Reinigen Sie die Montagefläche vor der Montage.
Sie muss sauber, fett- und lackfrei sein.
Clean the mounting surface before mounting.
It has to be clean and free of grease or varnish.
 Anforderungen an die Montageflächen siehe Abmessungen (s. S. 05).
Demands for mounting see in dimensions (see page 05).
