RSF Elektronik MS 20 GS Montageanleitung

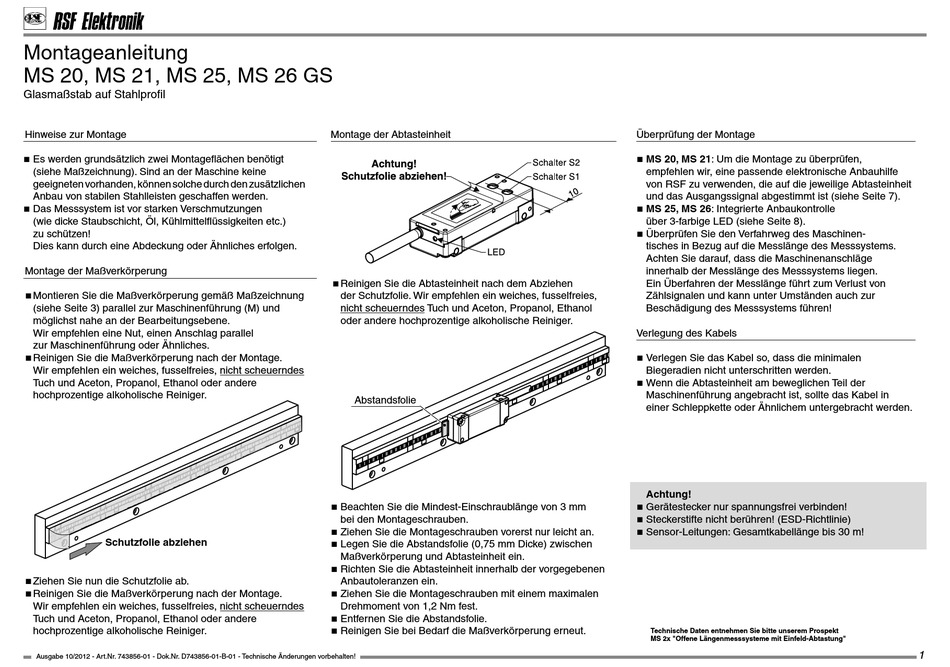

Montageanleitung
MS 20, MS 21, MS 25, MS 26 GS
Glasmaßstab auf Stahlprofil
Hinweise zur Montage
Es werden grundsätzlich zwei Montageflächen benötigt

(siehe Maßzeichnung). Sind an der Maschine keine
geeigneten vorhanden, können solche durch den zusätzlichen
Anbau von stabilen Stahlleisten geschaffen werden.
Das Messsystem ist vor starken Verschmutzungen

(wie dicke Staubschicht, Öl, Kühlmittelflüssigkeiten etc.)
zu schützen!
Dies kann durch eine Abdeckung oder Ähnliches erfolgen.
Montage der Maßverkörperung
Montieren Sie die Maßverkörperung gemäß Maßzeichnung

(siehe Seite 3) parallel zur Maschinenführung (M) und
möglichst nahe an der Bearbeitungsebene.
Wir empfehlen eine Nut, einen Anschlag parallel
zur Maschinenführung oder Ähnliches.
Reinigen Sie die Maßverkörperung nach der Montage.

Wir empfehlen ein weiches, fusselfreies, nicht scheuerndes
Tuch und Aceton, Propanol, Ethanol oder andere
hochprozentige alkoholische Reiniger.
Schutzfolie abziehen
Ziehen Sie nun die Schutzfolie ab.

Reinigen Sie die Maßverkörperung nach der Montage.

Wir empfehlen ein weiches, fusselfreies, nicht scheuerndes
Tuch und Aceton, Propanol, Ethanol oder andere
hochprozentige alkoholische Reiniger.
Ausgabe 10/2012 - Art.Nr. 743856-01 - Dok.Nr. D743856-01-B-01 - Technische Änderungen vorbehalten!

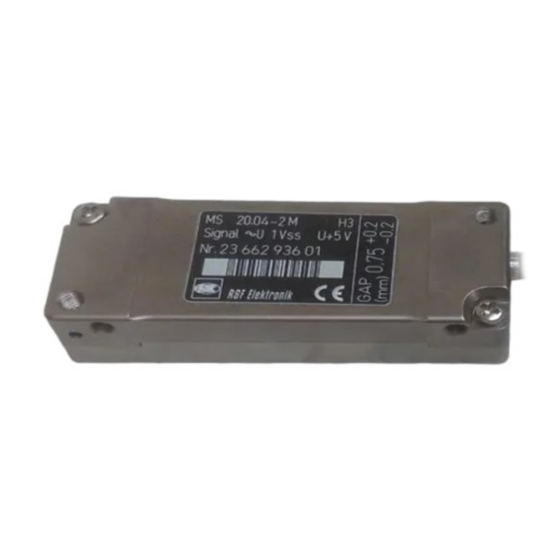

Montage der Abtasteinheit
Reinigen Sie die Abtasteinheit nach dem Abziehen

der Schutzfolie. Wir empfehlen ein weiches, fusselfreies,
nicht scheuerndes Tuch und Aceton, Propanol, Ethanol
oder andere hochprozentige alkoholische Reiniger.
Abstandsfolie
Beachten Sie die Mindest-Einschraublänge von 3 mm

bei den Montageschrauben.
Ziehen Sie die Montageschrauben vorerst nur leicht an.

Legen Sie die Abstandsfolie (0,75 mm Dicke) zwischen

Maßverkörperung und Abtasteinheit ein.
Richten Sie die Abtasteinheit innerhalb der vorgegebenen

Anbautoleranzen ein.
Ziehen Sie die Montageschrauben mit einem maximalen

Drehmoment von 1,2 Nm fest.
Entfernen Sie die Abstandsfolie.

Reinigen Sie bei Bedarf die Maßverkörperung erneut.

Überprüfung der Montage
MS 20, MS 21: Um die Montage zu überprüfen,

empfehlen wir, eine passende elektronische Anbauhilfe
von RSF zu verwenden, die auf die jeweilige Abtasteinheit
und das Ausgangssignal abgestimmt ist (siehe Seite 7).
MS 25, MS 26: Integrierte Anbaukontrolle

über 3-farbige LED (siehe Seite 8).
Überprüfen Sie den Verfahrweg des Maschinen-

tisches in Bezug auf die Messlänge des Messsystems.
Achten Sie darauf, dass die Maschinenanschläge
innerhalb der Messlänge des Messsystems liegen.
Ein Überfahren der Messlänge führt zum Verlust von
Zählsignalen und kann unter Umständen auch zur
Beschädigung des Messsystems führen!
Verlegung des Kabels
Verlegen Sie das Kabel so, dass die minimalen

Biegeradien nicht unterschritten werden.
Wenn die Abtasteinheit am beweglichen Teil der

Maschinenführung angebracht ist, sollte das Kabel in
einer Schleppkette oder Ähnlichem untergebracht werden.
Achtung!
Gerätestecker nur spannungsfrei verbinden!

Steckerstifte nicht berühren! (ESD-Richtlinie)

Sensor-Leitungen: Gesamtkabellänge bis 30 m!

Technische Daten entnehmen Sie bitte unserem Prospekt
MS 2x "Offene Längenmesssysteme mit Einfeld-Abtastung"
1
