Tinkerforge WARP2 Betriebsanleitung Seite 16

1. Mache die Wallbox stromlos.
2. Nimm den Deckel ab wie in 3.1.3 Wandmontage
beschrieben.

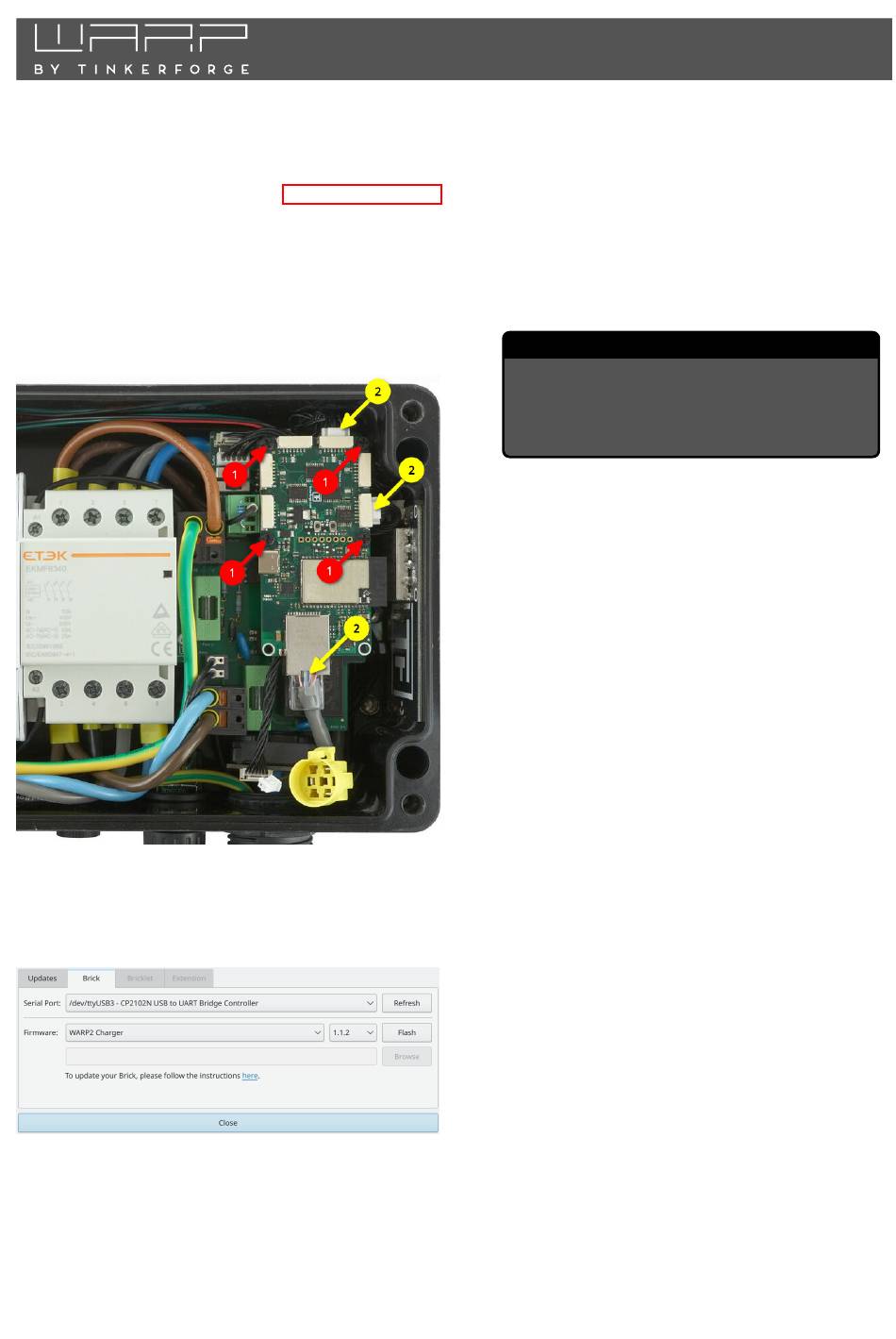

3. Rechts findest du den ESP32 Ethernet Brick. Schrau-
be von diesem die vier schwarzen Kunststoffschrau-
ben los (1) und ziehe das LAN-Kabel, sowie die
zwei Bricklet-Kabel mit weißem Stecker ab (2). Da-
nach kannst du den ESP32 Ethernet Brick aus der
Wallbox nehmen.
4. Den Brick musst du dann per USB-C an deinen PC
anschließen und Brick Viewer starten
5. Klicke links unten auf Updates / Flashing, dann
oben auf Brick
6. Bei Serial Port musst du den Port ausw ¨ a hlen an dem
der Brick angeschlossen ist. Typischerweise sollte
nur ein Port in der Liste auftauchen. Der richtige
Port ist einer, an dem ein
Bridge Controller" bzw. ein
aufgef ¨ u hrt wird.
7. W ¨ a hle dann unter Firmware
CP2102N USB to UART
"
ESP32 Ethernet Brick"
"
WARP2 Charger" aus.
"
Die aktuelle Firmware-Version wird automatisch aus-
gew ¨ a hlt.
8. Klicke auf Flash"
"
9. Der Flash-Vorgang ist erst dann beendet, wenn die
Status-LED des ESP32 Ethernet Brick beginnt blau
zu blinken. Dies kann bis zu eine Minute l ¨ a nger
dauern als das eigentliche Flashen.
Hinweis
Der ESP32 Ethernet Brick darf nicht abgezo-
gen werden, bevor die Status-LED blau blinkt.
Andernfalls muss der Flash-Vorgang wiederholt
werden.
10. Nachdem der Brick neu geflasht wurde, kannst du
ihn vom PC abziehen und wie folgt in die Wallbox
einbauen
11. Stecke zuerst die weißen Bricklet-Stecker, sowie das
LAN-Kabel wieder ein
12. Schraube dann den Brick mit den Kunststoffschrau-
ben auf die entsprechenden Abstandshalter.
13. Schließe jetzt die Wallbox, indem du zuerst den Ta-
ster im Deckel, sowie den Erdungsstecker anschließt,
den Deckel aufsetzt und die vier Schrauben fest-
ziehst
14. Die Wallbox kann jetzt wieder mit Strom versorgt
werden. Wenn der Flash-Vorgang erfolgreich war,
sollte die Wallbox jetzt wieder den WLAN-Access-
Point er ¨ o ffnen und kann eingerichtet werden.
