Tinkerforge WARP2 Betriebsanleitung Seite 13

Zuleitung Der Maximalstrom der Zuleitung zum WARP
Charger. Wird ¨ u ber die Schalter auf dem Ladecon-
troller konfiguriert. Siehe 3.2.5 Einstellen des Lade-
stroms (Alle Varianten).
Typ-2-Ladekabel Der
Ladekabels. Wird durch einen festen Widerstand im
Kabel vorgegeben.
Abschalteingang Je nach Konfiguration des Abschaltein-
gangs kann diese Ladestromgrenze blockieren oder
freigeben.
Konfigurierbarer Eingang Wird noch nicht verwendet.
Autostart bzw. Taster Die Autostart-Einstellung bzw.
das Dr ¨ u cken des Tasters k ¨ o nnen diese Ladestrom-
grenze blockieren oder freigeben.
Konfiguration Diese Ladestromgrenze wird durch das
Eingabefeld auf der Statusseite eingestellt. Durch
den Freigeben"-Button wird eine eventuell einge-
"
tragene Ladestromgrenze komplett aufgehoben.
Benutzer Falls die Benutzerautorisierung aktiviert ist
blockiert diese Ladestromgrenze bis ein Benutzer die
Ladung durch ein NFC-Tag freigibt. Danach wird
die diesem Benutzer zugeordnete Ladestromgrenze
eingetragen.
Lastmanagement Empfangene Nachrichten des Lastma-
nagers steuern diese Ladestromgrenze, falls das Last-
management aktiviert ist.
Externe Steuerung Diese Ladestromgrenze wird durch
eine externe Steuerung ¨ u ber die API, beispielsweise
EVCC gesteuert. Die Begrenzung kann durch den
Freigeben"-Button komplett aufgehoben werden.
"

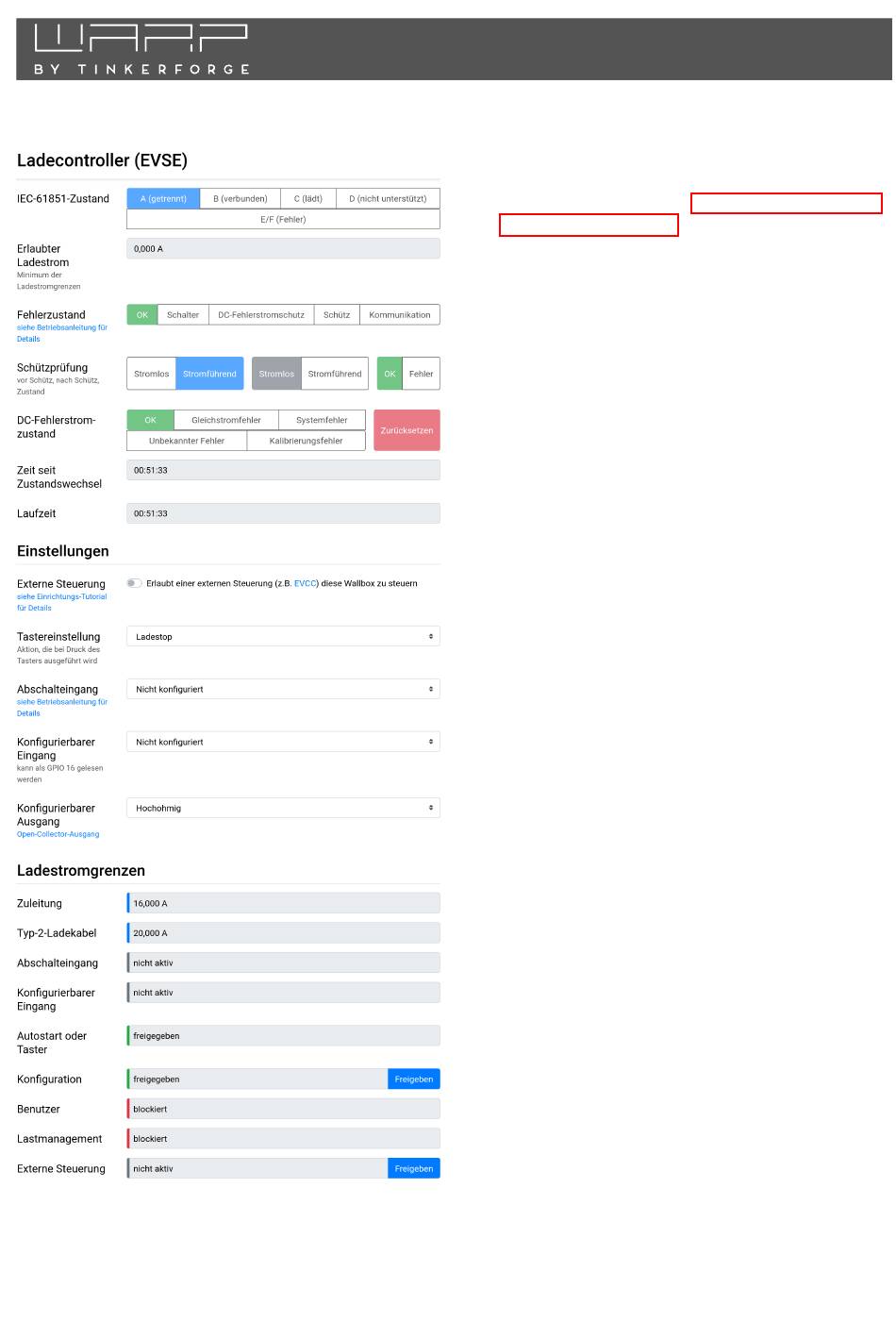

Die Farbmarkierung neben einer Grenze haben folgende
Bedeutung:
Grau Diese Ladestromgrenze ist nicht aktiv. Sie kann die
Ladung nicht blockieren und geht nicht in Berech-
nung des erlaubten Ladestroms ein.
Gr ¨ u n Diese Ladestromgrenze ist aktiv, beschr ¨ a nkt den
erlaubten Ladestrom aber nicht.
Blau Diese Ladestromgrenze ist aktiv und gibt ein Lade-
stromlimit vor. Es gibt aber andere aktive Grenzen,
die den Ladestrom st ¨ a rker limitieren.
Gelb Diese Ladestromgrenze ist aktiv, blockiert die La-
dung nicht, gibt aber die aktuell st ¨ a rkste Limitierung
des Ladestroms vor.
Rot Diese Ladestromgrenze ist aktiv und blockiert die
Ladung.
Maximalstrom des
12 12 12
Typ-2-
