3.3 Wandmontage des Empfängers

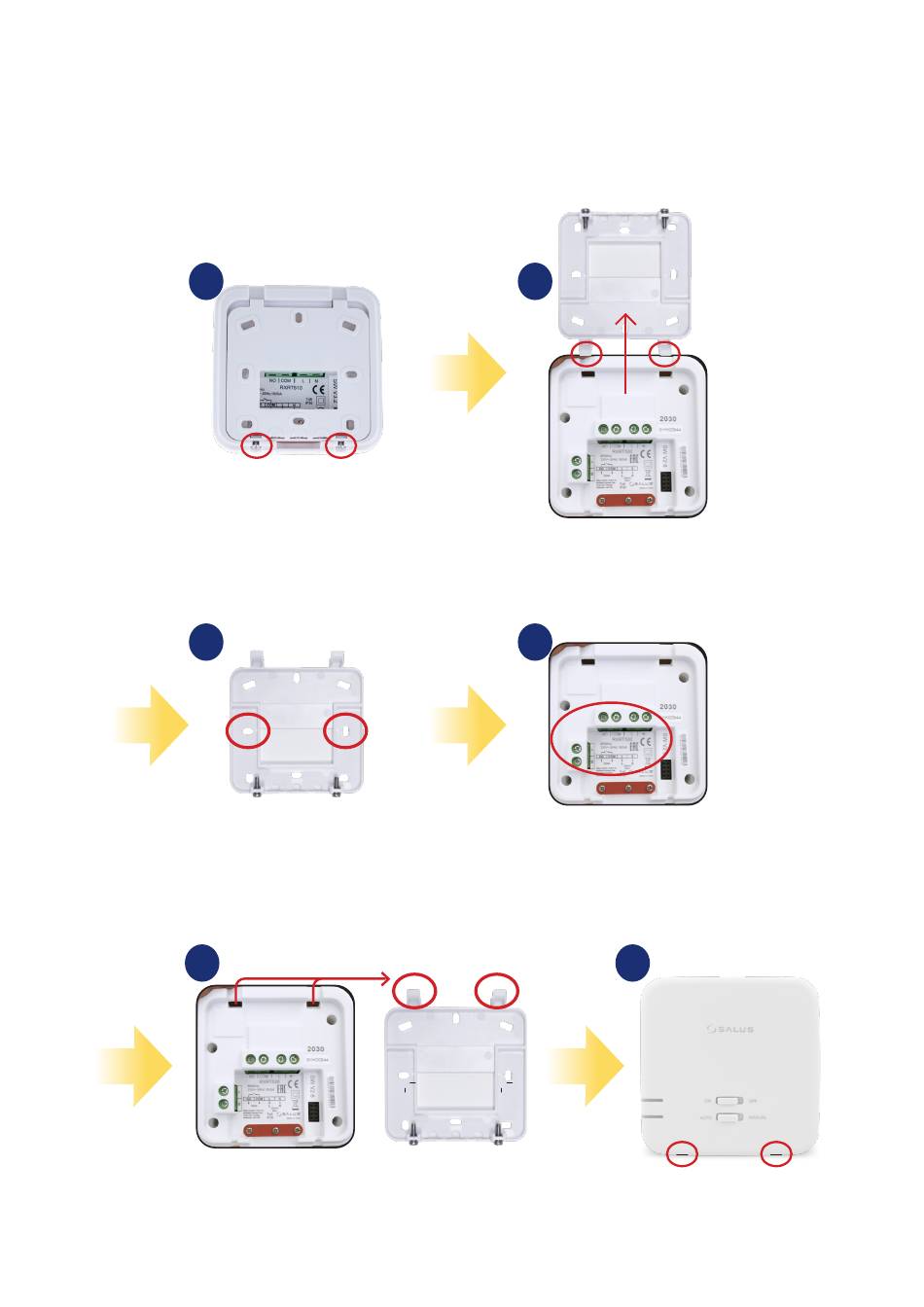

Wandmontage des Empfängers: Bohren Sie zwei Löcher ø6 mm in die Wand. Stecken Sie die Dübel ein, setzen Sie die zwei Schrauben durch die Löcher
und schrauben Sie sie dann ein. Schließen Sie die erforderlichen Kabel an den Empfänger an. Montieren Sie anschließend den Empfänger gemäß der
nachstehenden Bild-Anleitung.
Befestigen Sie das rückseitige Gehäuse an
der Wand (Aufrechterhaltung der korrekten
Positionierung der Kunststoff-„Scharniere")
mit den markierten Löchern (siehe Bild oben).
10
1
Schrauben mit Schraubendreher
etwas lösen, bis die Montageplatte
geöffnet werden kann.
3
5
Setzen Sie den Empfänger von oben auf die „Scharniere"
der an der Wand befestigten Montageplatte und klappen
ihn vorsichtig nach unten
2
Klappen Sie die Abdeckung nach
4
Schließen Sie dann den Empfänger an
(siehe „Anschlusspläne" auf Seite 11).
.
.
. .
oben.
6
Ziehen Sie die Schrauben von
der Unterseite des hinteren
Gehäuses an.
3
