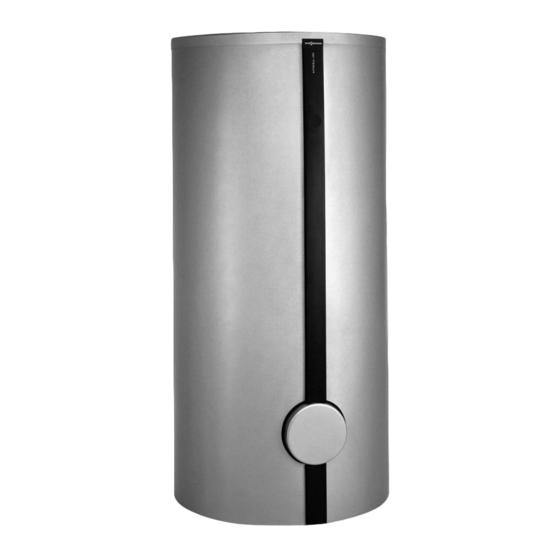

Viessmann Vitocell 100-V CVA Serviceanleitung Für Die Fachkraft
Speicher-wassererwärmer, 160 bis 300 l
Vorschau ausblenden
Andere Handbücher für Vitocell 100-V CVA:
- Planungsanleitung (52 Seiten) ,
- Serviceanleitung für die fachkraft (32 Seiten)
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann Vitocell 100-V CVA
Inhaltszusammenfassung für Viessmann Vitocell 100-V CVA
- Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitocell 100-V Typ CVA, CVAA, CVAA-A Speicher-Wassererwärmer, 160 bis 950 l Vitocell 100-W Typ CVA, CVAA, CVAA-A Speicher-Wassererwärmer, 160 bis 300 l VITOCELL 100-V VITOCELL 100-W Bitte aufbewahren! 5548315 DE 9/2019...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. -
Seite 3: Sicherheitshinweise
Sturz führen. Während Montage- und War- ■ tungsarbeiten den Boden sauber und trocken halten. Rutschfeste Schuhe tragen. ■ Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicherheitstechnischer Funktion gefährdet den sicheren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Originalteile ersetzt werden. - Seite 4 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zuge- lassener Komponenten sowie nicht genehmigte Änderungen und Umbauten können die Sicherheit beeinträchtigen und die Gewähr- leistung einschränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Information Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Vitocell 100-V, Typ CVA, CVAA, CVAA-A ........... ■ Inspektion und Wartung ................. Anlagenbeispiele ................... Ersatzteillisten ..................Erstinbetriebnahme, Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung ....Inspektion, Wartung Protokolle ........................ 15 Technische Daten ........................ -
Seite 6: Information Symbole
Information Symbole Die Arbeitsabläufe für die Erstinbetriebnahme, Inspek- Symbol Bedeutung tion und Wartung sind im Abschnitt „Erstinbetrieb- Verweis auf anderes Dokument mit weiter- nahme, Inspektion und Wartung“ zusammengefasst führenden Informationen und folgendermaßen gekennzeichnet: Arbeitsschritt in Abbildungen: Symbol Bedeutung Die Nummerierung entspricht der Reihen- Bei der Erstinbetriebnahme erforderliche folge des Arbeitsablaufs. -
Seite 7: Produktinformation
Bedarf durchzuführen. Magnesium-Schutzanode. Die Prüfung kann ohne Betriebsunterbrechung erfolgen. Mit einem Anoden- Prüfgerät wird der Schutzstrom gemessen (siehe Seite 9 und Seite 10). Anlagenbeispiele Verfügbare Anlagenbeispiele: Siehe www.viessmann- schemes.com. Ersatzteillisten Informationen zu Ersatzteilen finden Sie in der Viessmann Ersatzteil-App. -
Seite 8: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Speicher-Wassererwärmer füllen..................• • 2. Anlage außer Betrieb nehmen • • • 3. Sicherheitsventile auf Funktion prüfen •... -
Seite 9: Anodenschutzstrom Mit Anoden-Prüfgerät Prüfen
Erstinbetriebnahme, Inspektion, Wartung Anodenschutzstrom mit Anoden-Prüfgerät prüfen Anodenschutzstrom prüfen (160 bis 500 l) 1. Deckel , Wärmedämmung und Thermome- terfühler (falls vorhanden) abbauen. ■ EPS-Flanschdämmung (160 bis 300 l) abneh- men. oder Wärmedämm-Matte (500 l) abnehmen. ■ 2. Masseleitung von der Steckzunge ziehen. - Seite 10 Erstinbetriebnahme, Inspektion, Wartung Anodenschutzstrom mit Anoden-Prüfgerät prüfen (Fortsetzung) Anodenschutzstrom prüfen (750 und 950 l) Abb. 2...
-
Seite 11: Speicher-Wassererwärmer Innen Reinigen
Erstinbetriebnahme, Inspektion, Wartung Anodenschutzstrom mit Anoden-Prüfgerät prüfen (Fortsetzung) 1. Deckel 4. Messgerät zwischen Steckzunge und Abdeckhaube mit Wärmedämmung und Masselei- abbauen. tung in Reihe schalten: ■ Strommessung > 0,3 mA: 2. Abdeckleisten abbauen und Klippverschlüsse Magnesium-Schutzanode ist funktionsfähig. Strommessung < 0,3 mA: öffnen und auseinanderziehen. -
Seite 12: Magnesium-Schutzanode Prüfen Und Austauschen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer innen reinigen (Fortsetzung) Speicher-Wassererwärmer innen reinigen (750 und 950 l) Achtung Spitze, scharfkantige und harte Gegen- stände können die Innenwandung beschädi- gen. Zur manuellen Reinigung nur Geräte aus Kunststoff verwenden. Lose haftende Ablagerungen mit einem Hoch- druckreiniger oder manuell entfernen. -
Seite 13: Erstinbetriebnahme, Inspektion, Wartung
Erstinbetriebnahme, Inspektion, Wartung Magnesium-Schutzanode prüfen und austauschen (Fortsetzung) Hinweis 160 bis 500 l: Bei engen Platzverhältnissen ist der Einbau einer Ket- tenanode (Zubehör) möglich. Speicher-Wassererwärmer in Betrieb nehmen Inbetriebnahme Speicher-Wassererwärmer (160 bis 500 l) 1. Speicher-Wassererwärmer wieder an das Rohrlei- tungssystem anschließen. -
Seite 14: Wasserseitige Anschlüsse Auf Dichtheit Prüfen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer in Betrieb nehmen (Fortsetzung) Inbetriebnahme Speicher-Wassererwärmer (750 und 950 l) 1. Speicher-Wassererwärmer wieder an das Rohrlei- tungssystem anschließen. 2. Neue Dichtung am Flanschdeckel einlegen. 3. Flanschdeckel anbauen und Schrauben mit einem max. Anzugsdrehmoment von 25 Nm anzie- hen. -
Seite 15: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch:... -
Seite 16: Technische Daten
Technische Daten Technische Daten Speicherinhalt Herstell-Nr. 7498981 7554535 7498982 7554665 7554554 7497184 7638011 7638012 7498993 7554536 7498994 7202951 7554552 DIN-Registernummer 9W241/11 13 MC/E – Bereitschaftswärmeauf- kWh/ 1,35 0,97 1,46 1,04 1,65 1,95 2,28 2,48 wand 24 h nach DIN EN 12897:2016 bei 45 K Temperaturdiffe- renz Abmessungen... - Seite 17 Technische Daten Technische Daten (Fortsetzung) Elektro-Heizeinsatz ggf. in Verbindung mit Ladelanze zum Einbau in Vitocell mit 750 und 950 l Inhalt Nennleistung bei Normalbetrieb/ Schnellaufheizung Stromart und Nennspannung 1/N/PE 230 V 3/N/PE 3/N/PE 380 V, 380 V, Nennstrom 17,4 17,3 Aufheizzeit von 10 auf 60 °C bei einem Speicherinhalt von: 750 l...
-
Seite 18: Anhang
Anhang Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- DE: Wir empfehlen, das von Viessmann organisierte ten und Betriebsstoffe der Anlage gehören nicht in den Entsorgungssystem zu nutzen. Betriebsstoffe Hausmüll. (z. B. Wärmeträgermedien) können über die kom- Zur Außerbetriebnahme die Anlage spannungsfrei munale Sammelstelle entsorgt werden. -
Seite 19: Konformitätserklärung
Konformitätserklärung Konformitätserklärung Wir, die Viessmann Werke GmbH & Co. KG, D-35107 DE: www.viessmann.de/eu-conformity Allendorf, erklären in alleiniger Verantwortung, dass AT: www.viessmann.at/eu-conformity das bezeichnete Produkt in Konstruktion und Betriebs- CH: www.viessmann.ch/eu-conformity-de verhalten den europäischen Richtlinien und den oder ergänzenden nationalen Anforderungen entspricht. - Seite 20 Viessmann Ges.m.b.H. Viessmann Werke GmbH & Co. KG A-4641 Steinhaus bei Wels D-35107 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at www.viessmann.de...
