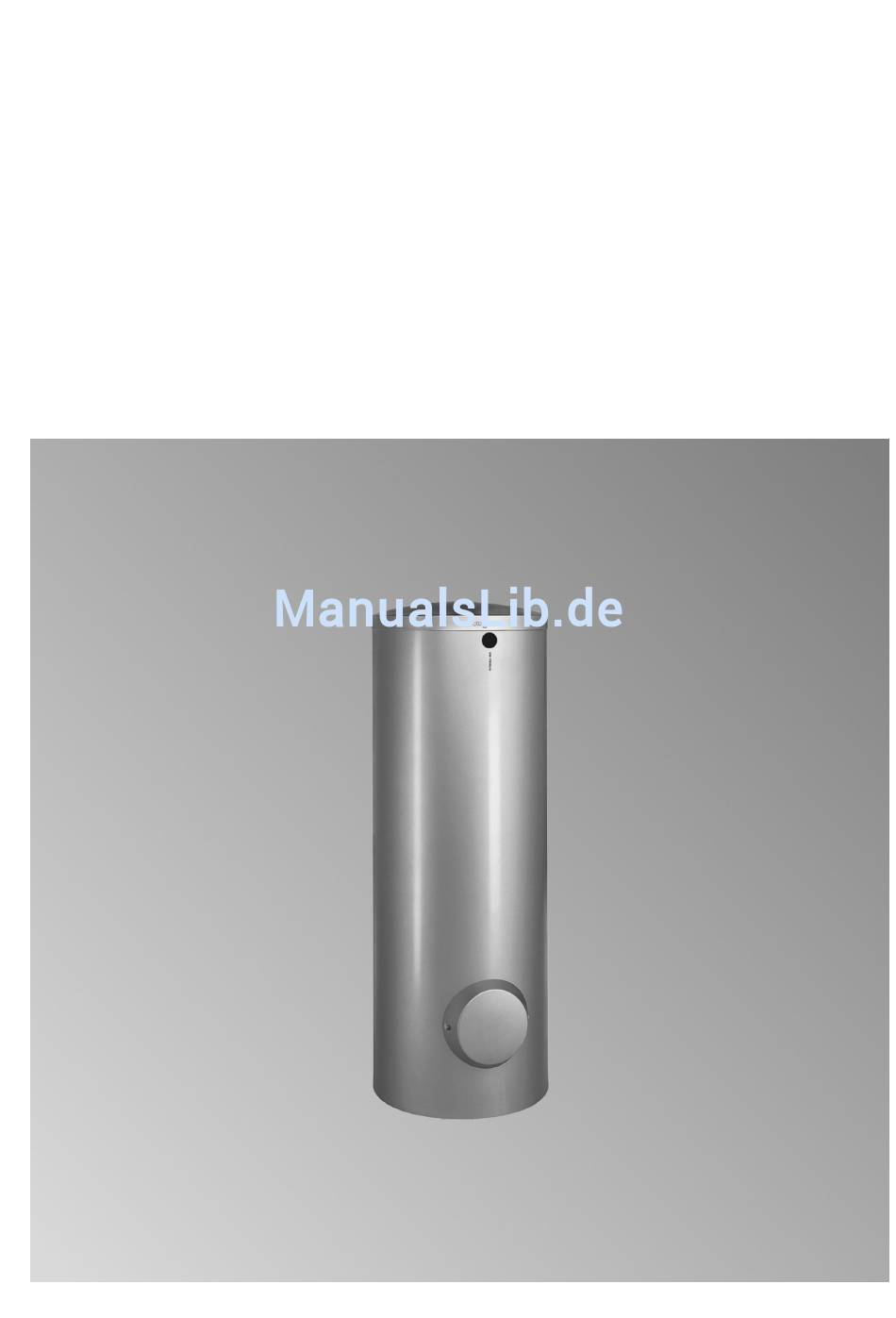

- Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitocell 100-V Typ CVA, CVAA Speicher-Wassererwärmer, 160 bis 1000 l Vitocell 100-W Typ CVA, CVAA Speicher-Wassererwärmer, 160 bis 300 l Gültigkeitshinweise siehe letzte Seite VITOCELL 100-V VITOCELL 100-W Bitte aufbewahren! 5548 315 01/2015...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Die Instandsetzung von Bauteilen mit sicher- Erläuterung der Sicherheitshinweise heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Gefahr Defekte Bauteile müssen durch Viessmann Ori- Dieses Zeichen warnt vor Personenschäden. ginalteile ersetzt werden. Achtung Zusatzkomponenten, Ersatz- und Verschleißteile Dieses Zeichen warnt vor Sach- und Umwelt- schäden. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Information Symbole ....................Bestimmungsgemäße Verwendung ............Erstinbetriebnahme, Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung ....Inspektion, Wartung Einzelteillisten 160 l und Übersicht der Baugruppen ..............13 200 l Speicher-Wassererwärmer mit Wärmedämmung ........14 Einzelteillisten 300 l Übersicht der Baugruppen ..............17 Speicher-Wassererwärmer mit Wärmedämmung ........ -
Seite 4: Information Symbole
Information Symbole Die Arbeitsabläufe für die Erstinbetriebnahme, Inspek- Symbol Bedeutung tion und Wartung sind im Abschnitt „Erstinbetrieb- Verweis auf anderes Dokument mit weiter- nahme, Inspektion und Wartung“ zusammengefasst führenden Informationen und folgendermaßen gekennzeichnet: Arbeitsschritt in Abbildungen: Symbol Bedeutung Die Nummerierung entspricht der Reihen- Bei der Erstinbetriebnahme erforderliche folge des Arbeitsablaufs. -
Seite 5: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Speicher-Wassererwärmer füllen..................• • 2. Besichtigung und Reinigung....................• • 3. Anlage außer Betrieb nehmen • •... -
Seite 6: Besichtigung Und Reinigung
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer füllen 1. Speicher-Wassererwärmer trinkwasserseitig füllen. 2. Heiz- und trinkwasserseitige Verschraubungen und Elektro-Heizeinsatz oder Ladelanze (falls vorhan- Hinweis den) auf Dichtheit prüfen und ggf. nachziehen. Wenn der Speicher-Wassererwärmer unter Druck steht, Flanschdeckel mit einem Anzugsdrehmoment 3. Sicherheitsventile nach den Angaben des Herstel- von 25 Nm nachziehen. -
Seite 7: Erstinbetriebnahme, Inspektion, Wartung
Erstinbetriebnahme, Inspektion, Wartung Anodenschutzstrom mit Anoden-Prüfgerät prüfen (Fortsetzung) Anodenschutzstrom prüfen (750 und 1000 l) 1. Deckel und Abdeckhaube mit Wärmedämmung abbauen. 2. Abdeckleisten abbauen und Klippverschlüsse öffnen und auseinanderziehen. 3. Masseleitungen von den Steckzungen zie- hen. 4. Messgerät zwischen Steckzunge und Masselei- tung in Reihe schalten:... - Seite 8 Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer innen reinigen Speicher-Wassererwärmer innen reinigen (160 bis 500 l) 3. Speicher-Wassererwärmer vom Rohrleitungssys- tem trennen, damit keine Reinigungsmittel und Ver- unreinigungen in das Rohrleitungssystem gelan- gen. Achtung Spitze, scharfkantige und harte Gegenstände können die Innenwandung beschädigen. Zur manuellen Reinigung nur Geräte aus Kunststoff verwenden.
-
Seite 9: Speicher-Wassererwärmer Innen Reinigen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer innen reinigen (Fortsetzung) Speicher-Wassererwärmer innen reinigen (750 und 1000 l) Achtung Spitze, scharfkantige und harte Gegenstände können die Innenwandung beschädigen. Zur manuellen Reinigung nur Geräte aus Kunststoff verwenden. Lose haftende Ablagerungen mit einem Hochdruck- reiniger oder manuell entfernen. Gefahr Rückstände von Reinigungsmitteln können Vergiftungen verursachen. - Seite 10 Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer in Betrieb nehmen Inbetriebnahme Speicher-Wassererwärmer (160 bis 500 l) 1. Speicher-Wassererwärmer wieder an das Rohrlei- tungssystem anschließen. 2. Neue Dichtungen an den Flanschdeckeln einlegen. 3. Flanschdeckel mit Masseleitung anbauen und Schrauben mit einem max. Anzugsdrehmo- ment von 25 Nm anziehen. 4.
-
Seite 11: Wasserseitige Anschlüsse Auf Dichtheit Prüfen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer in Betrieb nehmen (Fortsetzung) Inbetriebnahme Speicher-Wassererwärmer (750 und 1000 l) 1. Speicher-Wassererwärmer wieder an das Rohrlei- tungssystem anschließen. 2. Neue Dichtung am Flanschdeckel einlegen. 3. Flanschdeckel anbauen und Schrauben mit einem max. Anzugsdrehmoment von 25 Nm anzie- hen. - Seite 12 Erstinbetriebnahme, Inspektion, Wartung Wasserseitige Anschlüsse auf Dichtheit prüfen...
-
Seite 13: Einzelteillisten 160 L Und
Einzelteillisten 160 l und 200 l Übersicht der Baugruppen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Baugruppe (aus dieser Einzelteilliste) Positionsnummer des Einzelteils innerhalb der Bau- ■ gruppe (aus dieser Einzelteilliste) Abb.7 Typenschild Vitocell 100 Speicher-Wassererwärmer mit Wärmedämmung... -
Seite 14: Speicher-Wassererwärmer Mit Wärmedämmung
Einzelteillisten 160 l und 200 l Speicher-Wassererwärmer mit Wärmedämmung 0019 0012 0011 0006 0005 0004 0006 0007 0007 0004 0008 0009 0018 0013 0003 0002 0001 0010 0014 0015 0016 0017 Abb.8... - Seite 15 0003 Typenschild Vitocell 100 0004 Dichtung 0005 Anodenflansch mit Dichtung 0006 Klemmbügel 0007 Magnesiumanode 0008 Abdeckung Thermometer 0009 Thermometer 30 bis 120 °C 0010 Schriftzug Viessmann 0011 Flanschdämmung 0012 Oberblech 0013 Zentriertülle 0014 Montageanleitung 0015 Serviceanleitung 0016 Sprühdosenlack 0017 Lackstift...
- Seite 16 Einzelteillisten 160 l und 200 l Speicher-Wassererwärmer mit Wärmedämmung (Fortsetzung)
-
Seite 17: Einzelteillisten 300 L
Einzelteillisten 300 l Übersicht der Baugruppen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Baugruppe (aus dieser Einzelteilliste) Positionsnummer des Einzelteils innerhalb der Bau- ■ gruppe (aus dieser Einzelteilliste) Abb.9 Typenschild Vitocell 100 Zubehörflansch (nur bei Ausführung in vitosilber) Speicher-Wassererwärmer mit Wärmedämmung Ladelanze (nur bei Ausführung in vitosilber) -
Seite 18: Speicher-Wassererwärmer Mit Wärmedämmung
Einzelteillisten 300 l Speicher-Wassererwärmer mit Wärmedämmung 0022 0012 0011 0006 0005 0004 0006 0007 0004 0009 0007 0008 0021 0013 0014 0003 0015 0016 0004 0004 0002 0001 0010 0017 0018 0019 0020 Abb.10... - Seite 19 Typenschild Vitocell 100 0004 Dichtung 0005 Anodenflansch mit Dichtung 0006 Klemmbügel 0007 Magnesiumanode 0008 Abdeckung Thermometer 0009 Thermometer 30 bis 120 °C 0010 Schriftzug Viessmann 0011 Flanschdämmung 0012 Oberblech 0013 Zentriertülle 0014 Haube 0015 Wärmedämm-Matte 0016 Blindflansch mit Dichtung 0017...
-
Seite 20: Zubehörflansch
Einzelteillisten 300 l Zubehörflansch Nur bei Ausführung in vitosilber 0003 0002 0001 0004 Abb.11... - Seite 21 Einzelteillisten 300 l Zubehörflansch (Fortsetzung) Pos. Einzelteil 0001 Dichtung 0002 Flansch emailliert Elektro-Heizeinsatz 0003 Blende Heizeinsatz (silber) 0004 Montageanleitung Zubehörflansch und Ladelanze...
-
Seite 22: Ladelanze
Einzelteillisten 300 l Ladelanze Nur bei Ausführung in vitosilber 0006 0002 0003 0005 0001 0004 0006 Abb.12... - Seite 23 Einzelteillisten 300 l Ladelanze (Fortsetzung) Pos. Einzelteil 0001 Dichtung 0002 Flansch mit Dichtung und Montageanleitung 0003 Abdeckhaube 0004 Ladelanze 0005 Wärmedämm-Matte 0006 Montageanleitung Ladelanze...
- Seite 24 Einzelteillisten 300 l Ladelanze (Fortsetzung)
-
Seite 25: Einzelteillisten 500 L Übersicht Der Baugruppen
Einzelteillisten 500 l Übersicht der Baugruppen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Baugruppe (aus dieser Einzelteilliste) Positionsnummer des Einzelteils innerhalb der Bau- ■ gruppe (aus dieser Einzelteilliste) - Seite 26 Einzelteillisten 500 l Übersicht der Baugruppen (Fortsetzung) Abb.13 Typenschild Vitocell 100 Wärmedämmung Speicher-Wassererwärmer Zubehörflansch (500 l)
- Seite 27 Einzelteillisten 500 l Übersicht der Baugruppen...
-
Seite 28: Speicher-Wassererwärmer
Einzelteillisten 500 l Speicher-Wassererwärmer 0004 0006 0007 0006 0005 0004 0007 0004 0008 0004 0002 0009 0010 0001 0003 Abb.14... - Seite 29 Einzelteillisten 500 l Speicher-Wassererwärmer (Fortsetzung) Pos. Einzelteil 0001 Stellfuß 0002 Sensorbefestigung 0003 Typenschild Vitocell 100 0004 Dichtung 0005 Flansch 0006 Klemmbügel 0007 Magnesiumanode 0008 Blindflansch mit Dichtung 0009 Montageanleitung 0010 Serviceanleitung...
-
Seite 30: Wärmedämmung
Einzelteillisten 500 l Wärmedämmung 0006 0004 0012 0015 0003 0011 0001 0014 0009 0001 0008 0002 0014 0007 0005 0013 0010 Abb.15... - Seite 31 Wärmedämm-Mantel rechts 0003 Wärmedämm-Mantel links 0004 Wärmedämm-Matte oben 0005 Wärmedämm-Matte unten 0006 Deckel 0007 Abdeckleiste 0008 Abdeckung Thermometer 0009 Thermometer 30 bis 120 °C 0010 Schriftzug Viessmann 0011 Abdeckleiste 0012 Rosette 0013 Flanschhaube 0014 Schriftzug Viessmann 0015 Rosette ohne Loch...
-
Seite 32: Zubehörflansch
Einzelteillisten 500 l Zubehörflansch 0001 0004 0003 0002 0001 0004 Abb.16... - Seite 33 Einzelteillisten 500 l Zubehörflansch (Fortsetzung) Pos. Einzelteil 0001 Dichtung 0002 Flansch emailliert mit Dichtung und Montageanleitung 0003 Abdeckhaube 0004 Montageanleitung...
- Seite 34 Einzelteillisten 500 l Zubehörflansch (Fortsetzung)
-
Seite 35: Einzelteillisten 750 L Und
Einzelteillisten 750 l und 1000 l Übersicht der Baugruppen Zur Bestellung von Einzelteilen sind folgende Angaben erforderlich: ■ Herstell-Nr. (siehe Typenschild ■ Baugruppe (aus dieser Einzelteilliste) Positionsnummer des Einzelteils innerhalb der Bau- ■ gruppe (aus dieser Einzelteilliste) Abb.17 Typenschild Vitocell 100 Wärmedämmung Speicher-Wassererwärmer Zubehörflansch (750 und 1000 l) -
Seite 36: Speicher-Wassererwärmer 750 L
Einzelteillisten 750 l und 1000 l Speicher-Wassererwärmer 750 l 0006 0005 0004 0004 0007 0007 0003 0009 0008 0008 0002 0001 0011 0010 Abb.18... - Seite 37 Einzelteillisten 750 l und 1000 l Speicher-Wassererwärmer 750 l (Fortsetzung) Pos. Einzelteil 0001 Stellfuß 0002 Sensorbefestigung 0003 Typenschild Vitocell 100 0004 Dichtung 0005 Blindflansch mit Dichtung 0006 Klemmbügel 0007 Magnesiumanode 0008 Dichtung DN 180 0009 Flansch DN 180 mit Dichtung 0010 Montageanleitung 0011...
-
Seite 38: Speicher-Wassererwärmer 1000 L
Einzelteillisten 750 l und 1000 l Speicher-Wassererwärmer 1000 l 0006 0005 0004 0004 0007 0007 0003 0009 0008 0008 0002 0012 0001 0010 0011 Abb.19... - Seite 39 Einzelteillisten 750 l und 1000 l Speicher-Wassererwärmer 1000 l (Fortsetzung) Pos. Einzelteil 0001 Stellfuß 0002 Sensorbefestigung 0003 Typenschild Vitocell 100 0004 Dichtung 0005 Blindflansch mit Dichtung 0006 Klemmbügel 0007 Magnesiumanode 0008 Dichtung DN 180 0009 Flansch DN 180 mit Dichtung 0010 Montageanleitung 0011...
-
Seite 40: Wärmedämmung
Einzelteillisten 750 l und 1000 l Wärmedämmung 0006 0004 0012 0015 0003 0011 0001 0014 0009 0001 0008 0002 0014 0007 0005 0013 0010 Abb.20... - Seite 41 0003 Wärmedämm-Mantel links 0004 Wärmedämm-Matte oben 0005 Wärmedämm-Matte unten 0006 Deckel 0007 Abdeckleiste 0008 Abdeckung Thermometer 0009 Thermometer 30 bis 120 °C 0010 Schriftzug Viessmann 0011 Abdeckleiste 0012 Rosette (3 Stück) 0013 Flanschhaube 0014 Schriftzug Viessmann 0015 Rosette ohne Loch...
-
Seite 42: Zubehörflansch
Einzelteillisten 750 l und 1000 l Zubehörflansch 0001 0004 0001 0003 0002 0004 Abb.21... - Seite 43 Einzelteillisten 750 l und 1000 l Zubehörflansch (Fortsetzung) Pos. Einzelteil 0001 Dichtung DN 180 0002 Flansch DN 180 mit Dichtung und Montageanleitung 0003 Abdeckhaube 0004 Montageanleitung...
-
Seite 44: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:... -
Seite 45: Technische Daten
Technische Daten Technische Daten Speicherinhalt 1000 Herstell-Nr. 7498981 7554535 7498982 7554665 7554554 7497184 7497185 7497186 7498993 7554536 7498994 7202951 7554552 DIN-Registernummer 9W241/11 13 MC/E – Bereitschaftswärmeauf- kWh/ 1,35 0,97 1,46 1,04 1,65 1,95 3,00 3,54 wand 24 h nach DIN EN 12897 : 2006 bei 45 K Temperaturdiffe- renz Abmessungen... - Seite 46 1125 1225 Mindestwandabstand zum Ein- 2/4/6 kW bau des Elektro-Heizeinsatz- 4/8/12 kW — — Gewicht Vitocell 100-V Elektro-Heiz- 2/4/6 kW einsatz-EHE 4/8/12 kW — — Ladelanze (Zubehör) Speicher-Wassererwärmer: Vitocell 100-V/-W, Typ CVAA, 300 l Mit Ladelanze aufheizbarer Inhalt: 248 l...
-
Seite 47: Bescheinigungen
Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass die Produkte Vitocell 100-V und Vitocell 100-W mit den folgenden Normen übereinstimmen: DIN 4753 AD 2000-Merkblätter DIN EN 12897 : 2006 Gemäß den Bestimmungen der folgenden Richtlinien wird dieses Produkt mit... -
Seite 48: Gültigkeitshinweis
Gültigkeitshinweis Herstell-Nr. (siehe Typenschild) 7202951 7497184 7497185 7497186 7498981 7498982 7498993 7498994 7554535 7554536 7554552 7554554 7554665 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
