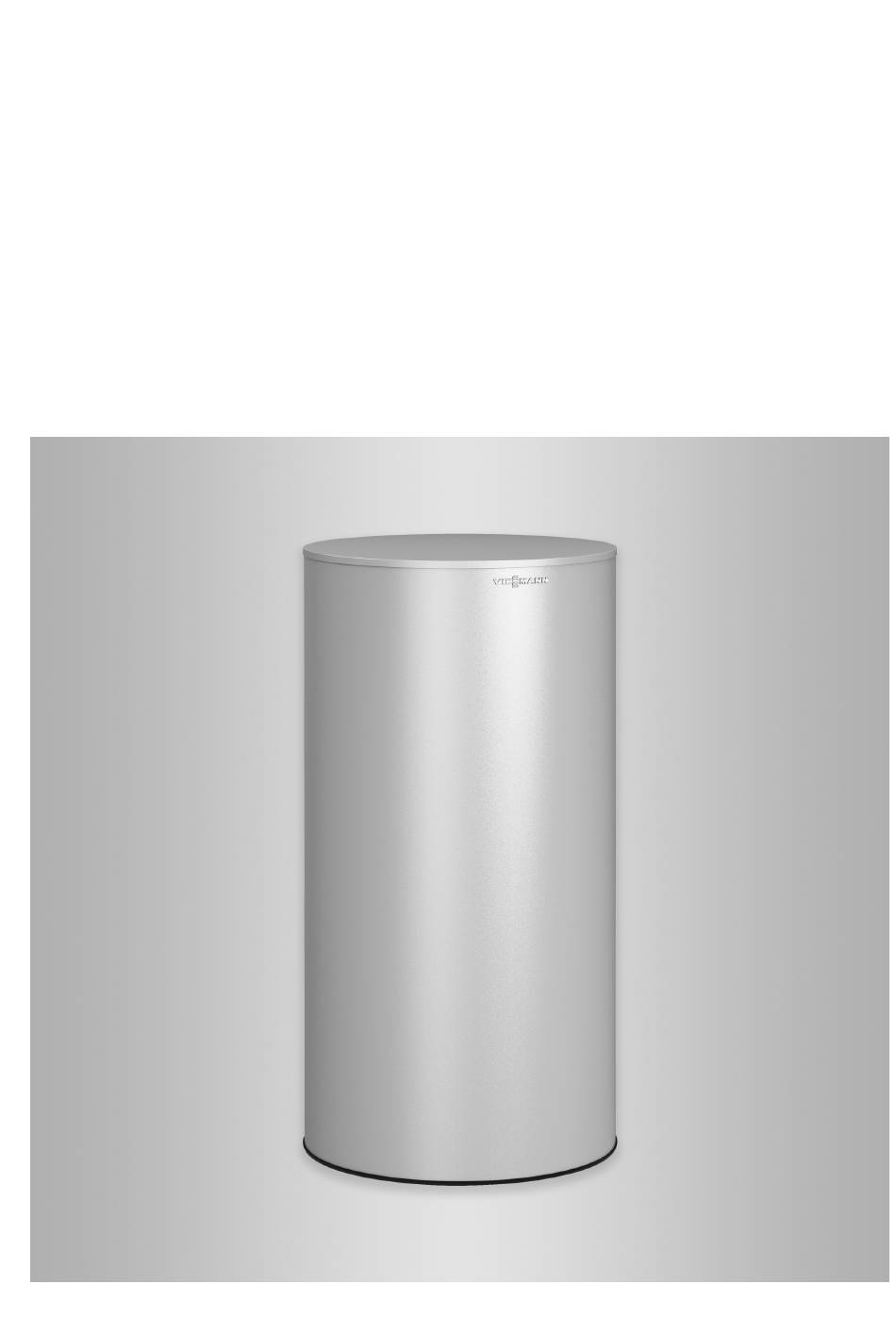

VIESMANN
Montage- und Serviceanleitung
für die Fachkraft
Vitocell 100-V
Typ CVAA, CVAB-A
Speicher-Wassererwärmer, 160 l bis 300 l
Vitocell 100-W
Typ CVAA, CVAB-A
Speicher-Wassererwärmer, 160 l bis 300 l
VITOCELL 100-V
VITOCELL 100-W
Bitte aufbewahren!
5841237 DE
2/2021

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Viessmann Vitocell 100-W CVAB-A

  • Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocell 100-V Typ CVAA, CVAB-A Speicher-Wassererwärmer, 160 l bis 300 l Vitocell 100-W Typ CVAA, CVAB-A Speicher-Wassererwärmer, 160 l bis 300 l VITOCELL 100-V VITOCELL 100-W Bitte aufbewahren! 5841237 DE 2/2021...
  • Seite 2: Erläuterung Der Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden.
  • Seite 3: Sicherheitshinweise

    Sturz führen. Während Montage- und War- ■ tungsarbeiten den Boden sauber und trocken halten. Rutschfeste Schuhe tragen. ■ Instandsetzungsarbeiten Achtung Die Instandsetzung von Bauteilen mit sicherheitstechnischer Funktion gefährdet den sicheren Betrieb der Anlage. Defekte Bauteile müssen durch Viessmann Originalteile ersetzt werden.
  • Seite 4 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zuge- lassener Komponenten sowie nicht genehmigte Änderungen und Umbauten können die Sicherheit beeinträchtigen und die Gewähr- leistung einschränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.
  • Seite 5 Inhaltsverzeichnis Inhaltsverzeichnis Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Vitocell 100-V/100-W, Typ CVAA, CVAB-A ......... ■ Inspektion und Wartung ................. Anlagenbeispiele ................... Ersatzteillisten ..................Montagevorbereitung Auspacken und Einbringung ..............Anschlüsse .................... 10 Hinweise zur Aufstellung ............... 10 Speicher-Wassererwärmer mit Elektro-Heizeinsatz aufstellen (300 l) 11 ■...
  • Seite 6 Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt.
  • Seite 7: Bestimmungsgemäße Verwendung

    Reinigung spätestens 2 Jahre nach Inbetrieb- Wir empfehlen eine jährliche Funktionsprüfung der nahme und danach bei Bedarf durchzuführen. Magnesium-Schutzanode. Die Prüfung kann ohne Betriebsunterbrechung erfolgen. Mit einem Anoden- Prüfgerät wird der Schutzstrom gemessen (siehe Seite 22). Anlagenbeispiele Verfügbare Anlagenbeispiele: Siehe www.viessmann-schemes.com.
  • Seite 8 Information Ersatzteillisten Informationen zu Ersatzteilen finden Sie unter www.viessmann.com/etapp oder in der Viessmann Ersatzteil-App.
  • Seite 9 Montagevorbereitung Auspacken und Einbringung Abb. 1...
  • Seite 10 Montagevorbereitung Anschlüsse Abb. 3 300 l Inhalt Abb. 2 160 bis 200 l Inhalt Magnesium-Schutzanode mit Masseleitung Magnesium-Schutzanode mit Masseleitung Warmwasser Warmwasser Zirkulation Zirkulation Klemmsystem für Speichertemperatursensor Tauchhülse für Speichertemperatursensor Heizwasservorlauf Heizwasservorlauf Prozessinjektionsstopfen (nicht öffnen, nichts ein- Heizwasserrücklauf führen) Kaltwasser und Entleerung Heizwasserrücklauf Prozessinjektionsstopfen (nicht öffnen, nichts ein- Kaltwasser und Entleerung...
  • Seite 11: Montagevorbereitung

    Montagevorbereitung Hinweise zur Aufstellung (Fortsetzung) Speicher-Wassererwärmer mit Elektro-Heizeinsatz aufstellen (300 l) Montageanleitung Elektro-Heizeinsatz Hinweis Mindestabstand einhalten. Hinweis Die unbeheizte Länge eines bauseits eingesetzten Einschraubheizkörpers muss min. 100 mm betragen. Der Einschraubheizkörper muss für emaillierte Spei- cher-Wassererwärmer geeignet sein. Speicherinhalt Leistung Maß...
  • Seite 12: Montageablauf

    Montageablauf Speicher-Wassererwärmer 160 und 200 l Speichertemperatursensor und Thermometerfühler (falls vorhanden) einbauen Abb. 7 1. Speichertemperatursensor bis zum Anschlag in 4. Thermometerfühler im Klemmbügel einklemmen. eine Öffnung des Klemmsystems einführen. 5. Thermometerleitung durch die Nut in der Wärme- 2. Speichertemperatursensor von Hand mit der mit- dämmung und durch das Loch im Blechmantel füh- gelieferten Schraube anziehen.
  • Seite 13 Montageablauf Speicher-Wassererwärmer 160 und 200 l (Fortsetzung) Anodenanschluss prüfen, Blende und Deckel montieren, Typenschild aufkleben Abb. 8 Magnesium-Schutzanode Typenschild Masseleitung Hinweis Die Aussparung im Deckel ist für die Thermometer- leitung vorgesehen.
  • Seite 14: Speichertemperatursensor Und Thermometerfühler (Falls Vorhanden) Einbauen

    Montageablauf Speicher-Wassererwärmer 300 l Speichertemperatursensor und Thermometerfühler (falls vorhanden) einbauen 8. 2. Abb. 9 ■ Sensorbefestigung liegt der Blende bei. ■ Sensorbefestigung mit Sensor bis zum Anschlag in ■ Sensor außen an der Andrückfeder der Sensorbe- die Tauchhülse einführen. festigung (nicht in der Kehle) so befestigen, dass er ■...
  • Seite 15 Montageablauf Speicher-Wassererwärmer 300 l (Fortsetzung) Anodenanschluss prüfen, Blende und Deckel montieren, Typenschild aufkleben Abb. 10 Magnesium-Schutzanode Masseleitung Hinweis Die Thermometerleitung durch die Nut in der EPS- Flanschdämmung führen. Mehrzellige Speicherbatterie vorbereiten 300 l:...
  • Seite 16: Heizwasserseitig Anschließen

    Montageablauf Mehrzellige Speicherbatterie vorbereiten (Fortsetzung) Abmessungen der Anschlüsse von Viessmann Sammelleitungen (Zubehör) Inhalt der Speicherzelle Anzahl der Speicherzellen Anschlüsse Heizwasservorlauf und -rücklauf ■ Kaltwasser, Warmwasser ¼ ■ Zirkulation Speicherbatterie 300 l ELV Entlüftungsventil Entleerungsventil HR Heizwasserrücklauf Heizwasservorlauf KW Kaltwasser Temperaturregler...
  • Seite 17: Trinkwasserseitig Anschließen

    Montageablauf Heizwasserseitig anschließen (Fortsetzung) Einzelne Speicher- Speicherbatterie mit Viessmann Sammel- zelle leitung Zulässige Heizwasser-Vorlauftempera- 160 °C 120 °C 160 °C Zulässiger Betriebsdruck Heizwasserseitig 25 bar 18 bar 16 bar ■ 2,5 MPa 1,8 MPa 1,6 MPa Trinkwasserseitig 10 bar 10 bar 10 bar ■...
  • Seite 18 Montageablauf Trinkwasserseitig anschließen (Fortsetzung) Abb. 13 Heizwendel für den Anschluss an Wärmeerzeuger Absperrventil Membran-Druckausdehnungsgefäß Durchflussregulierventil Entleerung Manometeranschluss Zirkulationsleitung Rückflussverhinderer Warmwasser Entleerung Rückschlagklappe, federbelastet Kaltwasser Zirkulationspumpe Trinkwasserfilter Beobachtbare Mündung der Ausblaseleitung Druckminderer Sicherheitsventil Rückflussverhinderer/Rohrtrenner Sicherheitsventil Achtung Die Anlage muss zum Schutz vor Überdruck mit einem Die Ausblaseleitung des Sicherheitsventils darf bauteilgeprüften Membran-Sicherheitsventil ausgerüs- nicht verschlossen werden.
  • Seite 19 Montageablauf Trinkwasserseitig anschließen (Fortsetzung) Zirkulationsleitung bei Speicherbatterien Hinweis Speicherbatterien immer mit angeschlossener Zirkula- tion ausführen. Zirkulationsleitung anschließen beim Zusammen- schluss mehrerer Speicherzellen in Verbindung mit Heizkesseln oder Fernheizungen ohne heizwassersei- tige Rücklauftemperaturbegrenzung und einer Zirkula- tionsleitung: Abb. 14 Rückschlagklappe, federbelastet Zirkulationsleitung KW Kaltwasser Zirkulationspumpe...
  • Seite 20 Montageablauf Potenzialausgleich anschließen Potenzialausgleich nach den technischen Anschluss- CH: Den Potenzialausgleich nach den technischen bedingungen (TAB) des örtlichen Energieversorgungs- Vorschriften des örtlichen EWs und den SEV Bestim- unternehmens und den VDE-Bestimmungen ausfüh- mungen ausführen. ren.
  • Seite 21 Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Speicher-Wassererwärmer füllen..................22 • • 2. Anlage außer Betrieb nehmen • • • 3. Sicherheitsventile auf Funktion prüfen •...
  • Seite 22: Speicher-Wassererwärmer Füllen

    Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer füllen 1. Speicher-Wassererwärmer trinkwasserseitig füllen. 2. Heiz- und trinkwasserseitige Verschraubungen und Elektro-Heizeinsatz oder Ladelanze (falls vorhan- Hinweis den) auf Dichtheit prüfen und ggf. nachziehen. Wenn der Speicher-Wassererwärmer unter Druck steht, Flanschdeckel mit einem Anzugsdrehmo- 3. Sicherheitsventile nach den Angaben des Herstel- ment von 25 Nm nachziehen.
  • Seite 23: Speicher-Wassererwärmer Innen Reinigen

    Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer innen reinigen Speicher-Wassererwärmer innen reinigen 3. Speicher-Wassererwärmer vom Rohrleitungssys- tem trennen, damit keine Reinigungsmittel und Verunreinigungen in das Rohrleitungssystem gelangen. Achtung Spitze, scharfkantige und harte Gegen- stände können die Innenwandung beschädi- gen. Zur manuellen Reinigung nur Geräte aus Kunststoff verwenden.
  • Seite 24: Speicher-Wassererwärmer In Betrieb Nehmen

    Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer in Betrieb nehmen Inbetriebnahme Speicher-Wassererwärmer 1. Speicher-Wassererwärmer wieder an das Rohrlei- tungssystem anschließen. 300 l 2. Neue Dichtungen an den Flanschdeckeln einlegen. 3. Flanschdeckel mit Masseleitung anbauen und Schrauben mit einem max. Anzugsdrehmo- ment von 25 Nm anziehen. 4.
  • Seite 25 Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch:...
  • Seite 26: Technische Daten

    Technische Daten Technische Daten Speicherinhalt CVAA CVAB-A CVAA CVAB-A CVAA DIN-Registernummer 9W241/11 13 MC/E – Bereitschaftswärmeaufwand kWh/24 h 1,16 0,93 1,39 1,00 1,65 nach DIN EN 12897:2016 bei 45 K Temperaturdifferenz Abmessungen Länge ( Mit Wärmedämmung ■ Ohne Wärmedämmung — —...
  • Seite 27: Endgültige Außerbetriebnahme Und Entsorgung

    Entsorgung Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- Wir empfehlen, das von Viessmann organisierte Ent- ten und Betriebsstoffe der Anlage gehören nicht in den sorgungssystem zu nutzen. Betriebsstoffe (z. B. Wär- Hausmüll. meträgermedien) können über die kommunale Sam- Zur Außerbetriebnahme die Anlage spannungsfrei...
  • Seite 28 Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH & Co. KG, D-35107 DE: www.viessmann.de/eu-conformity Allendorf, erklären in alleiniger Verantwortung, dass AT: www.viessmann.at/eu-conformity das bezeichnete Produkt in Konstruktion und Betriebs- CH: www.viessmann.ch/eu-conformity-de verhalten den europäischen Richtlinien und den oder ergänzenden nationalen Anforderungen entspricht.
