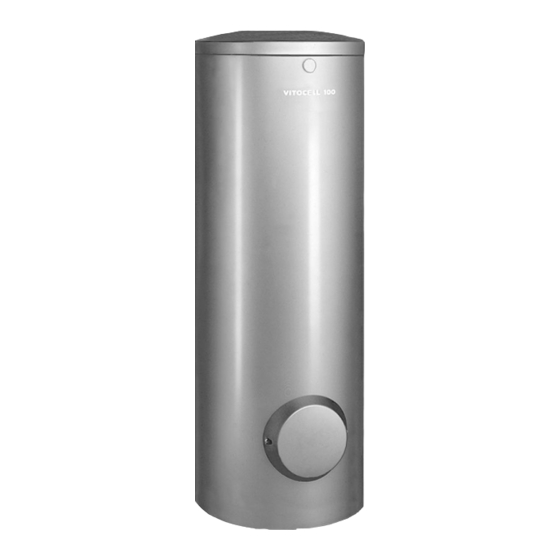

Viessmann Vitocell 100-V Montageanleitung
  1. Anleitungen
  2. Marken
  3. Viessmann Anleitungen
  4. Warmwasserspeicher
  5. VITOCELL 100-V
  6. Montageanleitung

Viessmann Vitocell 100-V Montageanleitung

Typ cva speicher-wassererwärmer
Vorschau ausblenden Andere Handbücher für Vitocell 100-V:
Inhaltsverzeichnis

Werbung

Quicklinks

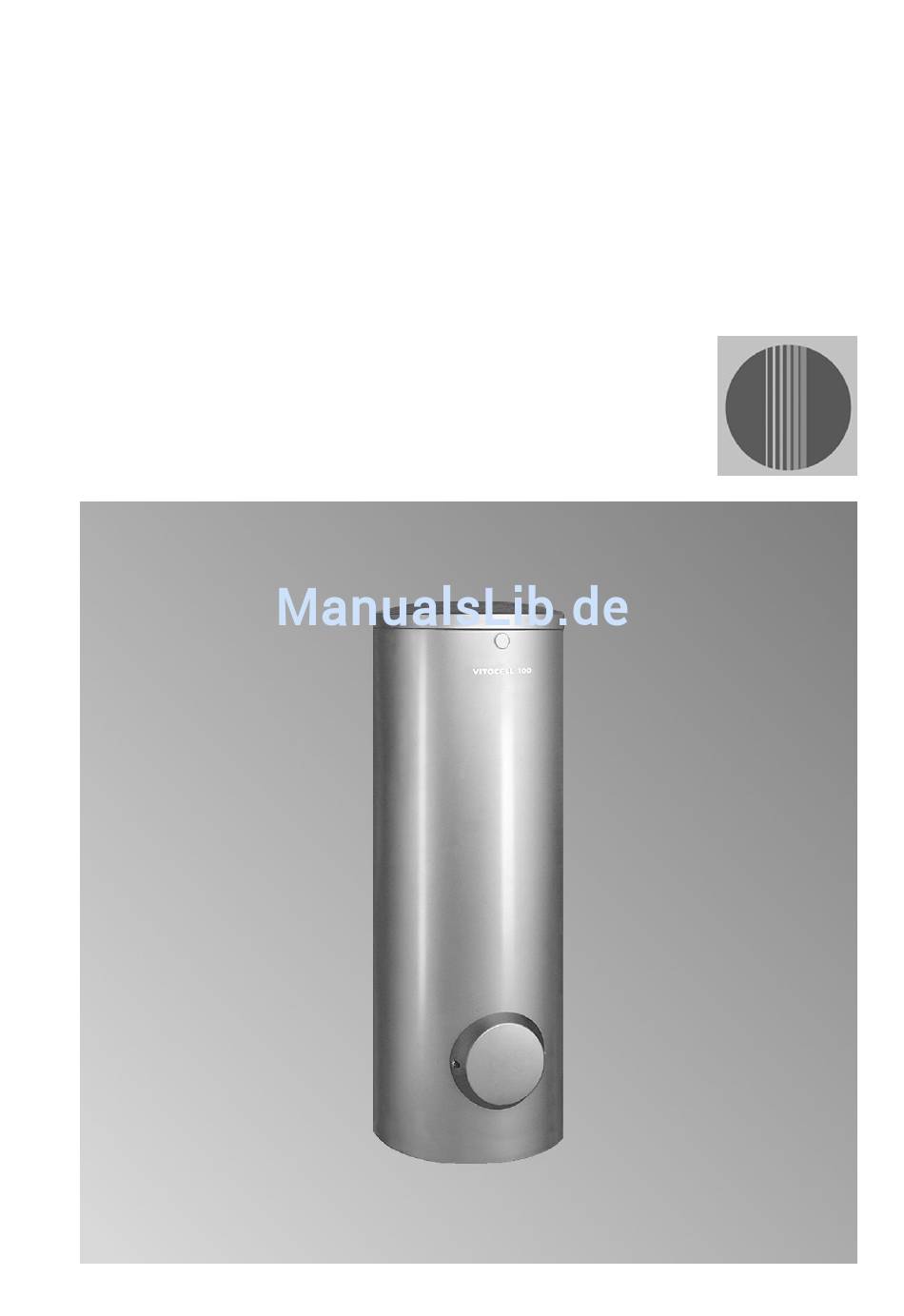

VIESMANN
Montageanleitung
für die Fachkraft
Vitocell 100-V
Typ CVA
Speicher-Wassererwärmer
Vitocell 100-W
Typ CVA
Speicher-Wassererwärmer
VITOCELL 100-V
VITOCELL 100-W
Nach Montage entsorgen!
5603 861
9/2011

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann Vitocell 100-V

Inhaltszusammenfassung für Viessmann Vitocell 100-V

  • Seite 1 VIESMANN Montageanleitung für die Fachkraft Vitocell 100-V Typ CVA Speicher-Wassererwärmer Vitocell 100-W Typ CVA Speicher-Wassererwärmer VITOCELL 100-V VITOCELL 100-W Nach Montage entsorgen! 5603 861 9/2011...

  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Arbeiten an der Anlage Achtung ■ Anlage spannungsfrei schalten (z.B. Dieses Zeichen warnt vor Sach- an der separaten Sicherung oder und Umweltschäden.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Montagehinweise Produktinformation....................■ Anschlüsse......................■ Hinweise zur Aufstellung................... Montageablauf Speicher-Wassererwärmer (bis 300 Liter) aufstellen .......... ■ Speichertemperatursensor und Thermometerfühler (falls vorhanden) ein- bauen........................ ■ Anodenanschluß prüfen, Blende einbauen und Typenschild aufkleben... Speicher-Wassererwärmer (500 Liter) aufstellen ..........■ Wärmedämmung anbauen und Anodenanschluss prüfen........ Speicher-Wassererwärmer (750 bis 1000 Liter) aufstellen .........

  • Seite 4: Produktinformation

    Produktinformation Emaillierter, innenbeheizter Speicher- Inhalt: Wassererwärmer zur Trinkwassererwär- 160, 200, 300, 500, 750 und 1000 Liter mung in Verbindung mit Heizkesseln, Wandgeräten und/oder Elektro-Heizein- Geeignet für Anlagen nach DIN 1988, satz (300 bis 1000 Liter Inhalt). EN 12828 und DIN 4753. Anschlüsse KW/E KW/E...

  • Seite 5: Hinweise Zur Aufstellung

    Produktinformation (Fortsetzung) Hinweise zur Aufstellung Achtung Die Wärmedämmung darf nicht mit offener Flamme in Berührung kommen. Vorsicht bei Löt- und Schweißarbeiten. Achtung ■ Zur Bedienung des Temperaturreglers Um Materialschäden zu vermei- (falls vorhanden) ausreichend den, Speicher-Wassererwärmer Abstand zu Wand vorsehen. in einem frostgeschützten und ■...
  • Seite 6 Produktinformation (Fortsetzung) Speicher-Wassererwärmer ab 300 Liter Inhalt mit Elektro-Heizeinsatz aufstel- Montageanleitung Elektro-Heiz- einsatz Mindestabstand einhalten. Hinweis Die unbeheizte Länge eines bauseits eingesetzten Einschraubheizkörpers muss min. 100 mm betragen. Der Einschraubheizkörper muss für emaillierte Speicher-Wassererwärmer geeignet sein. Speicherin- Maß a Leistung halt in mm Elektro-...

  • Seite 7: Speicher-Wassererwärmer (Bis 300 Liter) Aufstellen

    Speicher-Wassererwärmer (bis 300 Liter) aufstellen Speichertemperatursensor und Thermometerfühler (falls vor- handen) einbauen 8. 2. ■ 300 Liter Inhalt: Sensor-Befestigung ■ Sensorbefestigung mit Sensor bis liegt im Beipack der Blende. zum Anschlag in die Tauchhülse ste- ■ Sensor außen an der Andrückfeder cken.

  • Seite 8: Anodenanschluß Prüfen, Blende Einbauen Und Typenschild Aufkleben

    Speicher-Wassererwärmer (bis 300 Liter)… (Fortsetzung) Anodenanschluß prüfen, Blende einbauen und Typenschild auf- kleben A Magnesiumanode B Masseleitung Hinweis Die Thermometerleitung durch die Nut in der Flanschdämmung führen.

  • Seite 9: Speicher-Wassererwärmer (500 Liter) Aufstellen

    Speicher-Wassererwärmer (500 Liter) aufstellen Wärmedämmung anbauen und Anodenanschluss prüfen A Magnesiumanode B Masseleitung...

  • Seite 10: Speicher-Wassererwärmer (750 Bis 1000 Liter) Aufstellen

    Speicher-Wassererwärmer (750 bis 1000 Liter) aufstellen Speicher-Wassererwärmer aufstellen und Anodenanschluss prüfen A Magnesiumanode B Masseleitung Hinweis An der Magnesiumanode prüfen, ob die Masseleitung angeschlossen ist. ■ Stellfüße bis zum Anschlag in die Standfüße einschrauben und Spei- cher mit den Stellfüßen ausrichten. ■...

  • Seite 11: Wärmedämmung (500 Bis 1000 Liter)

    Wärmedämmung (500 bis 1000 Liter) Wärmedämm-Mantel anbauen Hinweis Es dürfen keine Vliesreste durch die Speicheranschlüsse in den Speicher geraten.
  • Seite 12 Wärmedämmung (500 bis 1000 Liter) (Fortsetzung) Hinweis 2. Auf Speichervorderseite: 6 Klippver- Für diese Arbeiten sind 2 Personen schlüsse auf das Kantenprofil des erforderlich. rechten und linken Wärmedämm- Mantels stecken. 1. Auf Speicherrückseite: 6 Klippver- schlüsse auf das Kantenprofil des 3.

  • Seite 13: Thermometer (Falls Vorhanden), Thermometerfühler Und Abdeckleisten Anbauen

    Wärmedämmung (500 bis 1000 Liter) (Fortsetzung) Thermometer (falls vorhanden), Thermometerfühler und Abdeckleisten anbauen A Typenschild (selbstklebend)

  • Seite 14: Deckel Anbauen

    Wärmedämmung (500 bis 1000 Liter) (Fortsetzung) Wärmedämm-Mantel durch Klopfen Hinweis gleichmäßig an den Speicherkörper ■ Fühler des Thermometers bis zum anlegen. Anschlag in den Klemmbügel am Flanschdeckel einschieben. ■ Falls keine Thermometer vorhanden sind, Abdeckungen auf die Öffnungen stecken. Deckel anbauen A Viessmann-Schriftzug...

  • Seite 15: Speichertemperatursensor Oder Temperaturregler Einbauen

    Speichertemperatursensor oder Temperaturregler einbauen 500 Liter ■ Sensor außen an der Andrückfeder der Sensorbefestigung (nicht in der Kehle) so befestigen, dass er vorne mit der Feder abschließt. ■ Sensor nicht mit Isolierband umwi- ckeln. ■ Sensorbefestigung mit Sensor bis zum Anschlag in die Tauchhülse ein- führen.
  • Seite 16 Speichertemperatursensor oder Temperaturregler… (Fortsetzung) 750 und 1000 Liter ■ Sensor außen an der Andrückfeder der Sensorbefestigung (nicht in der Kehle) so befestigen, dass er vorne mit der Feder abschließt. ■ Sensor nicht mit Isolierband umwi- ckeln. ■ Sensorbefestigung mit Sensor bis zum Anschlag in die Tauchhülse ein- führen.

  • Seite 17: Mehrzellige Speicherbatterie Vorbereiten

    Mehrzellige Speicherbatterie vorbereiten 300 und 500 Liter: Abmessungen der Anschlüsse von Viessmann Sammelleitungen (Zubehör). Inhalt der Speicherzelle Anzahl der Speicherzellen Anschlüsse Heizwasservor- und -rücklauf Kaltwasser, Warmwasser 1¼ 1¼ 1½ Zirkulation ELV Entlüftungsventil Entleerungsventil Heizwasserrücklauf Heizwasservorlauf KW Kaltwasser Temperaturregler WW Warmwasser...

  • Seite 18: Heizwasserseitig Anschließen

    ■ Temperaturregler und Sicherheits- temperaturbegrenzer so einstellen, dass die Trinkwassertemperatur im Speicher-Wassererwärmer 95 ºC nicht überschreitet. Einzelne Spei- Speicherbatterie mit cherzelle Viessmann Sammelleitung 160 °C 120 °C 160 °C Zulässige Heizwasser-Vor- lauftemperatur Zulässiger Betriebsdruck ■ heizwasserseitig 25 bar...

  • Seite 19: Trinkwasserseitig Anschließen

    Heizwasserseitig anschließen (Fortsetzung) STS Speichertemperatursensor oder Temperaturregler und Sicherheits- temperaturbegrenzer (falls erfor- derlich). Ab 750 Liter: Von der Anschluss- seite gesehen links neben HV. Umwälzpumpe 1. Bei Heizwasser-Vorlauftemperatu- 3. Vorlaufleitung mit Steigung verlegen ren über 95 ºC und Speicherinhalt und an höchster Stelle mit Entlüf- tungsventil versehen.
  • Seite 20 Trinkwasserseitig anschließen (Fortsetzung) A Heizwendel für den Anschluss an K Sicherheitsventil Wärmeerzeuger L Absperrventil B Membran-Druckausdehnungsge- M Durchflussregulierventil fäß N Manometeranschluss C Entleerung O Rückflussverhinderer D Zirkulationsleitung P Entleerung E Warmwasser R Kaltwasser F Rückschlagklappe, federbelastet S Trinkwasserfilter G Zirkulationspumpe T Druckminderer H Beobachtbare Mündung der Aus- U Rückflussverhinderer/Rohrtrenner...

  • Seite 21: Zirkulationsleitung Bei Speicherbatterien

    Trinkwasserseitig anschließen (Fortsetzung) Das Sicherheitsventil in der Kaltwasser- In der Nähe der Ausblaseleitung des leitung anordnen. Es darf vom Speicher- Sicherheitsventils, zweckmäßig am Wassererwärmer nicht absperrbar sein. Sicherheitsventil selbst, ist ein Schild Verengungen in der Leitung zwischen anzubringen mit der Aufschrift: „Wäh- Sicherheitsventil und Speicher-Wasser- rend der Beheizung kann aus Sicher- erwärmer sind unzulässig.

  • Seite 22: Potenzialausgleich Anschließen

    Trinkwasserseitig anschließen (Fortsetzung) Zirkulationsleitung anschließen beim Zusammenschluss mehrerer Speicherzellen in Verbindung mit Fernheizungen mit heizwasserseitiger Rücklauftemperaturbegren- zung und/oder bei mehreren Zirkulationsleitungen: Rückschlagklappe, federbelastet Zirkulationsleitung KW Kaltwasser Zirkulationspumpe WW Warmwasser Potenzialausgleich anschließen Potenzialausgleich nach den techni- c Potenzialausgleich nach den tech- schen Anschlussbedingungen (TAB) nischen Vorschriften des örtlichen des örtlichen Energieversorgungsunter-...
  • Seite 24 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
