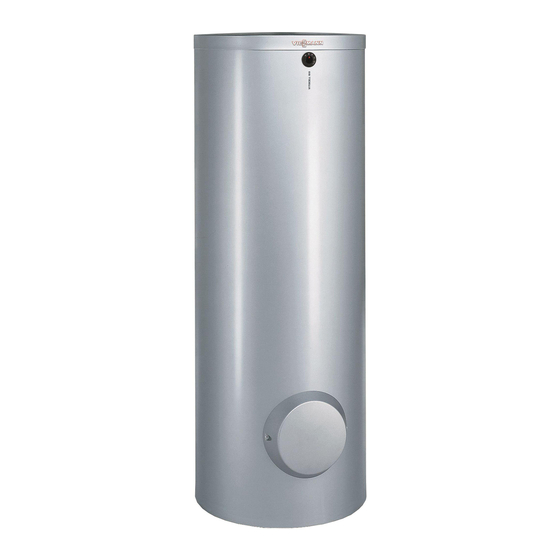

- Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitocell 100-V Typ CVA Speicher-Wassererwärmer, 160 bis 1000 Liter Inhalt Vitocell 100-W Typ CVA Speicher-Wassererwärmer, 160 bis 300 Liter Inhalt Gültigkeitshinweise siehe letzte Seite VITOCELL 100-V VITOCELL 100-W Bitte aufbewahren! 5603 706 9/2011...
-
Seite 2: Sicherheitshinweise
■ die nationalen Installationsvorschrif- Achtung ten, Die Instandsetzung von Bautei- ■ die gesetzlichen Vorschriften zur len mit sicherheitstechnischer Unfallverhütung, Funktion gefährdet den sicheren ■ die gesetzlichen Vorschriften zum Betrieb der Anlage. Umweltschutz, Defekte Bauteile müssen durch Viessmann Originalteile ersetzt werden. - Seite 3 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Ände- rungen und Umbauten können die Sicherheit beeinträchtigen und die Gewährleistung ein- schränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung......Weitere Angaben zu den Arbeitsschritten............Einzelteillisten 160 Liter und 200 Liter Bestellung von Einzelteilen.................. 13 Übersicht der Baugruppen................... 13 Baugruppe Speicher mit Wärmedämmung............14 Einzelteillisten 300 Liter Bestellung von Einzelteilen.................. 16 Übersicht der Baugruppen................... -
Seite 5: Erstinbetriebnahme, Inspektion, Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Speicher-Wassererwärmer füllen........• • 2. Besichtigung und Reinigung........... •... -
Seite 6: Weitere Angaben Zu Den Arbeitsschritten
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten Speicher-Wassererwärmer füllen 1. Speicher-Wassererwärmer trinkwas- 2. Heiz- und trinkwasserseitige Ver- serseitig füllen. schraubungen und Elektro-Heizein- satz oder Ladelanze (falls vorhan- Hinweis den) auf Dichtheit prüfen. Wenn der Speicher-Wassererwär- Falls erforderlich, nachziehen. mer unter Druck steht, Flanschdeckel mit einem Drehmoment von 25 Nm 3. -
Seite 7: Anodenschutzstrom Mit Anodenprüfgerät Prüfen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Anodenschutzstrom mit Anodenprüfgerät prüfen Anodenschutzstrom mit Anodenprüfgerät prüfen (160 bis 500 Liter Inhalt) 2. Masseleitung C von der Steck- zunge D ziehen. 3. Messgerät zwischen Steckzunge D und Masseleitung C in Reihe schal- ten: ■... - Seite 8 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Anodenschutzstrom mit Anodenprüfgerät prüfen (750 und 1000 Liter Inhalt) 1. Deckel A und Abdeckhaube mit Wärmedämmung B abbauen. 2. Abdeckleisten C abbauen und Klippverschlüsse D öffnen und aus- einanderziehen.. 3. Masseleitungen E von den Steck- zungen F ziehen.
-
Seite 9: Speicher-Wassererwärmer Innen Reinigen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Speicher-Wassererwärmer innen reinigen Speicher-Wassererwärmer innen reinigen (160 bis 500 Liter Inhalt) Achtung Spitze, scharfkantige und harte Gegenstände können die Innenwandung beschädi- gen. Zur manuellen Reinigung nur Geräte aus Kunststoff ver- wenden. Lose haftende Ablagerungen mit einem Hochdruckreiniger oder manu- ell entfernen. - Seite 10 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Speicher-Wassererwärmer innen reinigen (750 und 1000 Liter Inhalt) Achtung Spitze, scharfkantige und harte Gegenstände können die Innenwandung beschädi- gen. Zur manuellen Reinigung nur Geräte aus Kunststoff ver- wenden. Lose haftende Ablagerungen mit einem Hochdruckreiniger oder manu- ell entfernen.
-
Seite 11: Magnesiumanode Prüfen Und Auswechseln
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Magnesiumanode prüfen und auswechseln Sichtprüfung der Magnesiumanode: Hinweis Wird ein Anodenabbau auf einen Durch- 160 bis 500 Liter Inhalt: Bei engen Platzverhältnissen ist der Ein- messer von 10–15 mm festgestellt, emp- bau einer Kettenanode (Zubehör) mög- fehlen wir den Austausch der Magne- lich. - Seite 12 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 7. EPS-Flanschdämmung E bzw. Wärmedämm-Matte E, Abdeck- haube F und Deckel G anbauen. Speicher-Wassererwärmer in Betrieb nehmen (750 und 1000 Liter Inhalt) 4. Masseleitungen C auf Steckzungen D stecken. 5. Speicher-Wassererwärmer trinkwas- serseitig füllen.
-
Seite 13: Einzelteillisten 160 Liter Und 200 Liter
Einzelteillisten 160 Liter und 200 Liter Bestellung von Einzelteilen Folgende Angaben sind erforderlich: Handelsübliche Teile sind im örtlichen ■ Herstell-Nr. (siehe Typenschild Fachhandel erhältlich. Vitocell 100-V A) ■ Baugruppe (aus dieser Einzelteilliste) ■ Positionsnummer des Einzelteils innerhalb der Baugruppe (aus dieser Einzelteilliste) Übersicht der Baugruppen A Typenschild Vitocell 100-V... -
Seite 14: Baugruppe Speicher Mit Wärmedämmung
Einzelteillisten 160 Liter und 200 Liter Baugruppe Speicher mit Wärmedämmung 0001 Stellfuß 0010 Schriftzug Vitocell 100 0002 Sensorbefestigung 0011 Flanschdämmung 0003 Typenschild Vitocell 100-V 0012 Oberblech 0004 Dichtung 0013 Zentriertülle 0005 Anodenflansch mit Dichtung 0014 Montageanleitung 0006 Klemmbügel 0015 Serviceanleitung 0007 Magnesiumanode 0016 Sprühdosenlack 0008 Abdeckung Thermometer... - Seite 15 Einzelteillisten 160 Liter und 200 Liter Baugruppe Speicher mit Wärmedämmung (Fortsetzung) 0012 0011 0006 0005 0004 0006 0007 0007 0004 0008 0009 0010 0013 0003 0002 0001 0014 0015 0016 0017...
-
Seite 16: Einzelteillisten 300 Liter
Einzelteillisten 300 Liter Bestellung von Einzelteilen Folgende Angaben sind erforderlich: Handelsübliche Teile sind im örtlichen ■ Herstell-Nr. (siehe Typenschild Fachhandel erhältlich. Vitocell 100-V A) ■ Baugruppe (aus dieser Einzelteilliste) ■ Positionsnummer des Einzelteils innerhalb der Baugruppe (aus dieser Einzelteilliste) -
Seite 17: Übersicht Der Baugruppen
Einzelteillisten 300 Liter Übersicht der Baugruppen A Typenschild Vitocell 100-V D Baugruppe Ladelanze (nur bei Aus- führung in vitosilber) B Baugruppe Speicher mit Wärme- dämmung C Baugruppe Zubehörflansch (nur bei Ausführung in vitosilber) -
Seite 18: Baugruppe Speicher Mit Wärmedämmung
Einzelteillisten 300 Liter Baugruppe Speicher mit Wärmedämmung 0001 Stellfuß 0011 Flanschdämmung 0002 Sensorbefestigung 0012 Oberblech 0003 Typenschild Vitocell 100-V 0013 Zentriertülle 0004 Dichtung 0014 Haube 0005 Anodenflansch mit Dichtung 0015 Wärmedämm-Matte 0006 Klemmbügel 0016 Blindflansch mit Dichtung 0007 Magnesiumanode 0017 Montageanleitung 0008 Abdeckung Thermometer 0018 Serviceanleitung 0009 Thermometer 30 - 120 °C... - Seite 19 Einzelteillisten 300 Liter Baugruppe Speicher mit Wärmedämmung (Fortsetzung) 0012 0011 0006 0005 0004 0006 0007 0010 0004 0009 0007 0008 0013 0014 0003 0015 0016 0004 0004 0002 0001 0017 0018 0019 0020...
-
Seite 20: Baugruppe Zubehörflansch
Einzelteillisten 300 Liter Baugruppe Zubehörflansch Nur bei Ausführung in vitosilber. 0001 Dichtung 0002 Flansch emailliert mit Dichtung und Montageanleitung 0003 Blende Heizeinsatz 0004 Montageanleitung 0003 0002 0001 0004 Baugruppe Ladelanze Nur bei Ausführung in vitosilber. 0001 Dichtung 0002 Flansch SB mit Dichtung und Montageanleitung 0003 Abdeckhaube 0004 Ladelanze... - Seite 21 Einzelteillisten 300 Liter Baugruppe Ladelanze (Fortsetzung) 0005 Wärmedämm-Matte 0006 Montageanleitung Ladelanze 0006 0002 0003 0005 0001 0004 0006...
-
Seite 22: Einzelteillisten 500 Liter
Einzelteillisten 500 Liter Bestellung von Einzelteilen Folgende Angaben sind erforderlich: Handelsübliche Teile sind im örtlichen ■ Herstell-Nr. (siehe Typenschild Fachhandel erhältlich. Vitocell 100-V A) ■ Baugruppe (aus dieser Einzelteilliste) ■ Positionsnummer des Einzelteils innerhalb der Baugruppe (aus dieser Einzelteilliste) -
Seite 23: Übersicht Der Baugruppen
Einzelteillisten 500 Liter Übersicht der Baugruppen A Typenschild Vitocell 100-V D Baugruppe Zubehörflansch (500 Liter) B Baugruppe Speicher C Baugruppe Wärmedämmung... -
Seite 24: Baugruppe Speicher
Einzelteillisten 500 Liter Baugruppe Speicher 0001 Stellfuß 0010 Blindflansch mit Dichtung 0002 Sensorbefestigung 0012 Montageanleitung 0003 Typenschild Vitocell 100-V 0013 Serviceanleitung 0004 Dichtung 0005 Flansch 0006 Klemmbügel 0007 Magnesiumanode... - Seite 25 Einzelteillisten 500 Liter Baugruppe Speicher (Fortsetzung) 0006 0005 0004 0006 0007 0004 0007 0011 0003 0010 0004 0004 0002 0002 0001 0013 0012...
-
Seite 26: Baugruppe Wärmedämmung
Einzelteillisten 500 Liter Baugruppe Wärmedämmung 0001 Klippverschluss 0008 Abdeckung Thermometer 0002 Wärmedämm-Mantel rechts Themometer 30-120 °C 0003 Wärmedämm-Mantel links 0010 Schriftzug Viessmann 0004 Wärmedämm-Matte oben 0011 Abdeckleiste 0005 Wärmedämm-Matte unten 0012 Rosette (3 Stück) 0006 Deckel 0013 Flanschhaube 0007 Abdeckleiste... -
Seite 27: Baugruppe Zubehörflansch
Einzelteillisten 500 Liter Baugruppe Zubehörflansch 0001 Dichtung 0002 Flansch emailliert mit Dichtung und Montageanleitung 0003 Abdeckhaube 0004 Montageanleitung 0003 0002 0001 0004... -
Seite 28: Einzelteillisten 750 Liter Und 1000 Liter
Einzelteillisten 750 Liter und 1000 Liter Bestellung von Einzelteilen Folgende Angaben sind erforderlich: Handelsübliche Teile sind im örtlichen ■ Herstell-Nr. (siehe Typenschild Fachhandel erhältlich. Vitocell 100-V A) ■ Baugruppe (aus dieser Einzelteilliste) ■ Positionsnummer des Einzelteils innerhalb der Baugruppe (aus dieser Einzelteilliste) -
Seite 29: Übersicht Der Baugruppen
Einzelteillisten 750 Liter und 1000 Liter Übersicht der Baugruppen A Typenschild Vitocell 100-V D Baugruppe Zubehörflansch (750 B Baugruppe Speicher und 1000 Liter) C Baugruppe Wärmedämmung... -
Seite 30: Baugruppe Speicher 750 Liter
Einzelteillisten 750 Liter und 1000 Liter Baugruppe Speicher 750 Liter 0001 Stellfuß 0008 Dichtung DN 180 0002 Sensorbefestigung Flansch DN 180 mit Dichtung 0003 Typenschild Vitocell 100-V 0010 Montageanleitung 0004 Dichtung 0011 Serviceanleitung 0005 Blindflansch mit Dichtung 0006 Klemmbügel 0007 Magnesiumanode 0006 0005 0004... -
Seite 31: Baugruppe Speicher 1000 Liter
Einzelteillisten 750 Liter und 1000 Liter Baugruppe Speicher 1000 Liter 0001 Stellfuß 0008 Dichtung DN 180 0002 Sensorbefestigung Flansch DN 180 mit Dichtung 0003 Typenschild Vitocell 100-V 0010 Montageanleitung 0004 Dichtung 0011 Serviceanleitung 0005 Blindflansch mit Dichtung 0012 Dichtscheibe 0006 Klemmbügel 0007 Magnesiumanode 0006 0005... -
Seite 32: Baugruppe Wärmedämmung
Einzelteillisten 750 Liter und 1000 Liter Baugruppe Wärmedämmung 0001 Klippverschluss 0008 Abdeckung Thermometer 0002 Wärmedämm-Mantel rechts Themometer 30-120 °C 0003 Wärmedämm-Mantel links 0010 Schriftzug Viessmann 0004 Wärmedämm-Matte oben 0011 Abdeckleiste 0005 Wärmedämm-Matte unten 0012 Rosette (3 Stück) 0006 Deckel 0013 Flanschhaube... -
Seite 33: Baugruppe Zubehörflansch
Einzelteillisten 750 Liter und 1000 Liter Baugruppe Zubehörflansch 0001 Dichtung DN 180 0002 Flansch DN 180 mit Dichtung und Montageanleitung 0003 Abdeckhaube 0004 Montageanleitung 0001 0003 0002 0004... -
Seite 34: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:... -
Seite 35: Produktkennwerte
Produktkennwerte Produktkennwerte Speicherinhalt 1000 Bereitschafts-Wärmeauf- kWh/ wand 24 h bei 45 K Temperaturdiffe- B, S renz... -
Seite 36: Zubehör
Zubehör Technische Daten Elektro-Heizeinsatz Nennleistung bei Normalbetrieb Nennspannung 3/N/PE 400 V/50 Hz Nennstrom 17,4 Aufheizzeit (in h) von 10 auf 60 °C bei Vitocell 100-V, Typ – – – CVA: 300 l – – – 500 l 11,9 750 l 17,4 1000 l 23,1... -
Seite 37: Bescheinigungen
Bei der gemäß EnEV erforderlichen energetischen Bewertung von heiz- und raum- lufttechnischen Anlagen nach DIN V 4701-10 können bei der Bestimmung von Anla- genwerten für die Produkte Vitocell 100-V und Vitocell 100-W die bei der EG-Bau- musterprüfung nach Wirkungsgradrichtlinie ermittelten Produktkennwerte verwendet werden (siehe Tabelle auf Seite 35). -
Seite 40: Gültigkeitshinweis
Gültigkeitshinweis Herstell-Nr. (siehe Typenschild) 7497184 7497185 7497186 7498981 7498982 7498983 7498993 7498994 7498995 Viessmann Werke GmbH & Co KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
