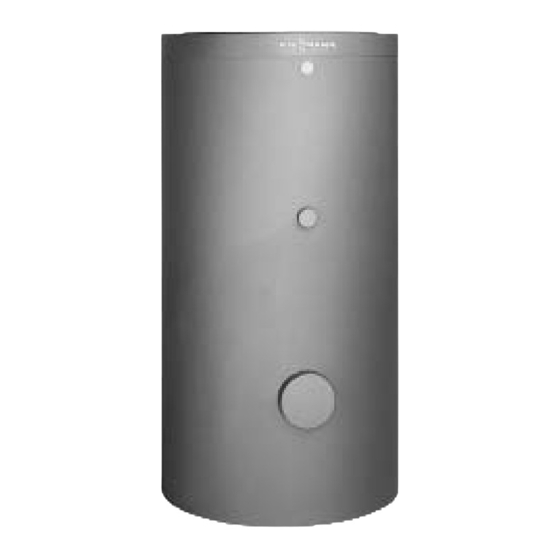

- Seite 1 Montageanleitung für die Fachkraft Vitocell 100 V Typ CVW Innenbeheizter Speicher Wassererwärmer 390 Liter Inhalt VITOCELL 100 V Nach Montage entsorgen! 5581 791 3/2007...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise ¨ Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Vorschriften ¨ Gefahr Beachten Sie bei Arbeiten Dieses Zeichen warnt vor H die gesetzlichen Vorschriften zur Personenschäden. Unfallverhütung, H die gesetzlichen Vorschriften zum Achtung Umweltschutz, Dieses Zeichen warnt vor... -
Seite 3: Produktinformation
Produktinformation Emaillierter, innenbeheizter Speicher Wassererwärmer zur Trinkwassererwär mung in Verbindung mit Wärmepumpen, Heizkesseln, Wandgeräten und/oder Solaranlagen bzw. Elektro Heizeinsatz. 390 Liter Inhalt. Geeignet für Anlagen nach DIN 1988, EN 12 828 und DIN 4753. DIN Registernummer beantragt. c SVGW Zulassungsnummer beantragt. A Muffe für Elektro Heizeinsatz B Flansch mit Muffe für Elektro Heizeinsatz (falls vorhanden) -
Seite 4: Speicher Wassererwärmer Aufstellen
Speicher Wassererwärmer aufstellen Achtung Um Materialschäden zu vermeiden, Speicher Wassererwärmer in einem frostgeschützten und zugfreien Raum aufstellen. Andernfalls muss der Speicher Wassererwärmer, wenn er nicht betrieben wird, bei Frostgefahr entleert werden. H Zur Bedienung des Temperaturreg H Speicher Wassererwärmer mit lers (falls vorhanden) ausreichen Stellfüßen ausrichten. -
Seite 5: Potenzialausgleich Anschließen
Potenzialausgleich anschließen c Den Potenzialausgleich nach Potenzialausgleich nach den techni schen Anschlussbedingungen (TAB) den technischen Vorschriften des örtlichen Energieversorgungs des örtlichen EWs und den unternehmens und den VDE SEV Bestimmungen ausführen. Bestimmungen ausführen. Wärmedämmung anbauen Achtung Die Wärmedämmung darf nicht mit offener Flamme in Berührung kommen. Vorsicht bei Löt−... - Seite 6 Wärmedämmung anbauen (Fortsetzung) 1. Wärmedämmung aufstecken. 2. Fühlerleitung der Thermometer (falls vorhanden) durch die Thermo meteröffnungen im Mantel führen und Thermometer eindrücken. Fühlerleitungen auf den Speicher körper legen. Hinweis Ist kein Thermometer vorhanden, Abdeckung auf das Loch stecken.
- Seite 7 Wärmedämmung anbauen (Fortsetzung)
- Seite 8 Wärmedämmung anbauen (Fortsetzung) 30 min...
- Seite 9 Wärmedämmung anbauen (Fortsetzung)
-
Seite 10: Thermometerfühler Anbauen
Thermometerfühler anbauen (falls vorhanden) Fühler des Thermometers bis zum Anschlag in den Klemmbügel am Flanschdeckel einschieben. Speichertemperatursensor einbauen Speichertemperatursensor bis zum Anschlag in die Tauchhülse einführen und mit Schraube festklemmen. - Seite 11 Anodenanschluss prüfen und Deckel anbauen A Masseleitung B Magnesiumanode...
-
Seite 12: Heizwasserseitig Anschließen
Heizwasserseitig anschließen H Alle Rohrleitungen mit lösbaren Verbindungen anschließen. H Nicht benötigte Anschlüsse mit Rotgusskappen verschließen. H Temperaturregler so einstellen, dass die Trinkwassertemperatur im Speicher Wassererwärmer 95 ºC nicht überschreitet. Zulässige Temperaturen Prüfdruck H heizwasserseitig 110 ºC H solarseitig 16 bar . -
Seite 13: Trinkwasserseitig Anschließen
Trinkwasserseitig anschließen H Für den trinkwasserseitigen Anschluss die DIN 1988 und die DIN 4753 beachten (c: Vorschriften des SVGW). H Zirkulationsleitung mit Umwälzpumpe, Rückschlagklappe und Zeitschaltuhr ausrüsten. H Alle Rohrleitungen mit lösbaren Verbindungen anschließen. H Nicht benötigte Anschlüsse mit Rotgusskappen verschließen. H Zul. - Seite 14 Trinkwasserseitig anschließen (Fortsetzung) Sicherheitsventil Verengungen in der Leitung zwischen Die Anlage muss zum Schutz vor Sicherheitsventil und Speicher Überdruck mit einem bauteilgeprüf Wassererwärmer sind unzulässig. ten Membran Sicherheitsventil aus Die Ausblaseleitung des Sicherheits gerüstet werden. ventils darf nicht verschlossen wer Zul.
- Seite 15 Blenden anbauen A Typenschild...
- Seite 16 Inbetriebnahme Inbetriebnahme siehe Serviceanleitung Viessmann Werke GmbH & Co KG D 35107 Allendorf Telefon:0 64 52 70 0 Telefax: 0 64 52 70 27 80 www.viessmann.de...
