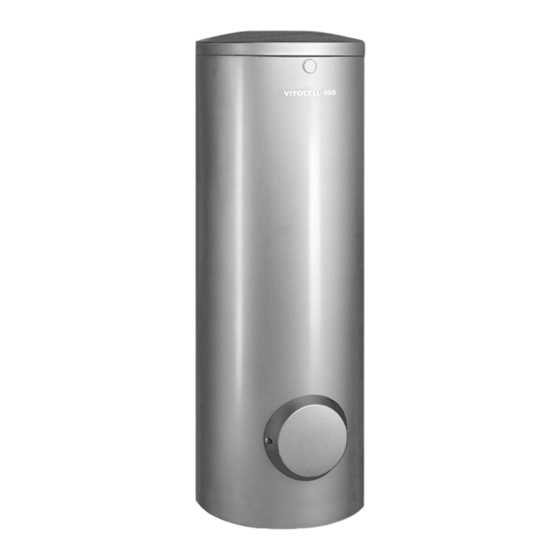

Viessmann VITOCELL 100-V Serviceanleitung Für Die Fachkraft
Typ cva, 160 bis 1000 liter inhalt
Vorschau ausblenden
Andere Handbücher für VITOCELL 100-V:
- Serviceanleitung (48 Seiten) ,
- Montage- und serviceanleitung für die fachkraft (28 Seiten) ,
- Montageanleitung für die fachkraft (24 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Viessmann VITOCELL 100-V
Inhaltszusammenfassung für Viessmann VITOCELL 100-V
- Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitocell 100-V Typ CVA Speicher-Wassererwärmer, 160 bis 1000 Liter Inhalt Vitocell 100-W Typ CVA Speicher-Wassererwärmer, 160 bis 300 Liter Inhalt VITOCELL 100-V VITOCELL 100-W Bitte aufbewahren! 5681 712 7/2009...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schä- den für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise ■ die berufsgenossenschaftlichen Bestimmungen. Gefahr ■ die einschlägigen Sicherheitsbestim- Dieses Zeichen warnt vor Perso- mungen der DIN, EN, DVGW, TRGI, nenschäden. - Seite 3 ■ Bei Brennstoff Gas den Gasabsperr- schränken. hahn schließen und gegen unbeab- Bei Austausch ausschließlich sichtigtes Öffnen sichern. Viessmann Originalteile oder von ■ Anlage spannungsfrei schalten (z.B. Viessmann freigegebene Ersatz- an der separaten Sicherung oder teile verwenden. einem Hauptschalter) und auf Span- nungsfreiheit kontrollieren.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung......Weitere Angaben zu den Arbeitsschritten............Einzelteilliste 160 bis 300 Liter Inhalt............... 13 Einzelteilliste 500 Liter Inhalt................15 Einzelteilliste 750 und 1000 Liter Inhalt............17 Protokolle......................19 Produktkennwerte....................20 Zubehör Technische Daten Elektro-Heizeinsatz.............. -
Seite 5: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Speicher-Wassererwärmer füllen........• • 2. Besichtigung und Reinigung........... •... -
Seite 6: Erstinbetriebnahme, Inspektion, Wartung
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten Speicher-Wassererwärmer füllen 1. Speicher-Wassererwärmer trinkwas- 2. Heiz- und trinkwasserseitige Ver- serseitig füllen. schraubungen und Elektro-Heizein- satz (falls vorhanden) auf Dichtheit Hinweis prüfen. Falls der Speicher-Wassererwärmer Falls erforderlich, nachziehen. unter Druck steht, Flanschdeckel mit einem Drehmoment von 25 Nm nach- 3. -
Seite 7: Anodenschutzstrom Mit Anodenprüfgerät Prüfen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Anodenschutzstrom mit Anodenprüfgerät prüfen Anodenschutzstrom mit Anodenprüf- 3. Messgerät zwischen Steckzunge D gerät prüfen (160 bis 500 Liter Inhalt) und Masseleitung C in Reihe schal- ten: ■ Strom-Messung > 0,3 mA: Anode ist funktionsfähig. -
Seite 8: Speicher-Wassererwärmer Innen Reinigen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 3. Masseleitungen E von den Steck- 4. Messgerät zwischen Steckzunge F zungen F ziehen. und Masseleitung E in Reihe schal- ten: ■ Strom-Messung > 0,3 mA: Anode ist funktionsfähig. ■ Strom-Messung < 0,3 mA: Sichtprüfung der Anode (siehe Seite 10). - Seite 9 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Gefahr Speicher-Wassererwärmer innen rei- Rückstände von Reinigungs- nigen (750 und 1000 Liter Inhalt) mitteln können Vergiftungen verursachen. Angaben des Herstellers der Reinigungsmittel beachten. Achtung Salzsäurehaltige Reinigungs- mittel können den Innenraum beschädigen. Keine salzsäurehaltigen Rei- nigungsmittel verwenden.
-
Seite 10: Magnesiumanode Prüfen Und Auswechseln
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Achtung 6. Reinigungsmittel vollständig ablas- Spitze, scharfkantige und sen. harte Gegenstände können die Innenwandung beschädi- 7. Speicher-Wassererwärmer nach der gen. Reinigung gründlich spülen. Zur manuellen Reinigung nur Geräte aus Kunststoff ver- wenden. -
Seite 11: Speicher-Wassererwärmer In Betrieb Nehmen
Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Speicher-Wassererwärmer in Betrieb nehmen Speicher-Wassererwärmer in Betrieb 3. Flanschdeckel B mit Masseleitung nehmen (160 bis 500 Liter Inhalt) C anbauen und Schrauben mit einem max. Drehmoment von 25 Nm anziehen. 4. Masseleitung C auf Steckzunge D stecken. - Seite 12 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Speicher-Wassererwärmer in Betrieb 5. Speicher-Wassererwärmer trinkwas- nehmen (750 und 1000 Liter Inhalt) serseitig füllen. Anschließend Flanschdeckel B mit einem max. Drehmoment von 25 Nm nachziehen. 6. Wärmedämm-Mantel E schließen und Abdeckleisten F aufstecken. 7.
-
Seite 13: Einzelteilliste 160 Bis 300 Liter Inhalt
007 Stellfuß 008 Thermometer 010 Flanschdämmung 011 Oberblech 012 Wärmedämm-Matte Haube – nur bei 300 Liter Inhalt 013 Haube – nur bei 300 Liter Inhalt 016 Schriftzug-Viessmann 028 Abdeckung Thermometer 029 Zentrierhülle Einzelteile ohne Abbildung 020 Montageanleitung 023 Serviceanleitung 024 Sprühdosenlack 025 Lackstift Verschleißteil... - Seite 14 Einzelteilliste 160 bis 300 Liter Inhalt Einzelteilliste 160 bis 300 Liter Inhalt (Fortsetzung)
-
Seite 15: Einzelteilliste 500 Liter Inhalt
006 Klemmbügel 007 Stellfuß 008 Thermometer 009 Wärmedämm-Matte unten 010 Wärmedämm-Matte oben 2 011 Deckel 013 Haube mit Wärmedämmung 015 Schriftzug-Viessmann 017 Wärmedämm-Mantel 018 Haube mit Wärmedämmung 019 Wärmedämm-Matte oben 1 028 Abdeckung Thermometer Einzelteile ohne Abbildung 020 Montageanleitung 023 Serviceanleitung Verschleißteil... - Seite 16 Einzelteilliste 500 Liter Inhalt Einzelteilliste 500 Liter Inhalt (Fortsetzung)
-
Seite 17: Einzelteilliste 750 Und 1000 Liter Inhalt
010 Dichtscheibe – nur bei 1000 Liter Inhalt 011 Sensorbefestigung 012 Blindflansch DN 100 (mit Pos. 013) 013 Dichtung DN 100 014 Klemmbügel 015 Stellfuß 017 Schriftzug-Viessmann 018 Dichtung DN 180 019 Blindflansch DN 180 (mit Pos. 018) Einzelteile ohne Abbildung 020 Montageanleitung 021 Serviceanleitung Verschleißteil... - Seite 18 Einzelteilliste 750 und 1000 Liter Inhalt Einzelteilliste 750 und 1000 Liter Inhalt (Fortsetzung)
-
Seite 19: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch: Wartung/Service Wartung/Service Wartung/Service durch:... -
Seite 20: Produktkennwerte
Produktkennwerte Produktkennwerte Speicherinhalt 1000 Bereitschafts-Wärmeauf- kWh/ wand 24 h bei 45 K Temperaturdiffe- B, S renz Normkennwert nach DIN V 18599. -
Seite 21: Zubehör
300 l – – – 500 l 11,9 – – – 750 l 17,4 1000 l 23,1 11,6 11,4 Mit Elektro-Heizein- satz aufheizbarerer Inhalt (in l) bei Vitocell 100-V, Typ CVA: 300 l – 500 l – 750 l 1000 l... -
Seite 22: Bescheinigungen
Bei der gemäß EnEV erforderlichen energetischen Bewertung von heiz- und raum- lufttechnischen Anlagen nach DIN V 4701-10 können bei der Bestimmung von Anla- genwerten für die Produkte Vitocell 100-V und Vitocell 100-W die bei der EG-Bau- musterprüfung nach Wirkungsgradrichtlinie ermittelten Produktkennwerte verwendet werden (siehe Tabelle auf Seite 20). - Seite 24 Viessmann Werke GmbH&Co KG D-35107 Allendorf Telefon: 06452 70-0 Telefax: 06452 70-2780 www.viessmann.de...
