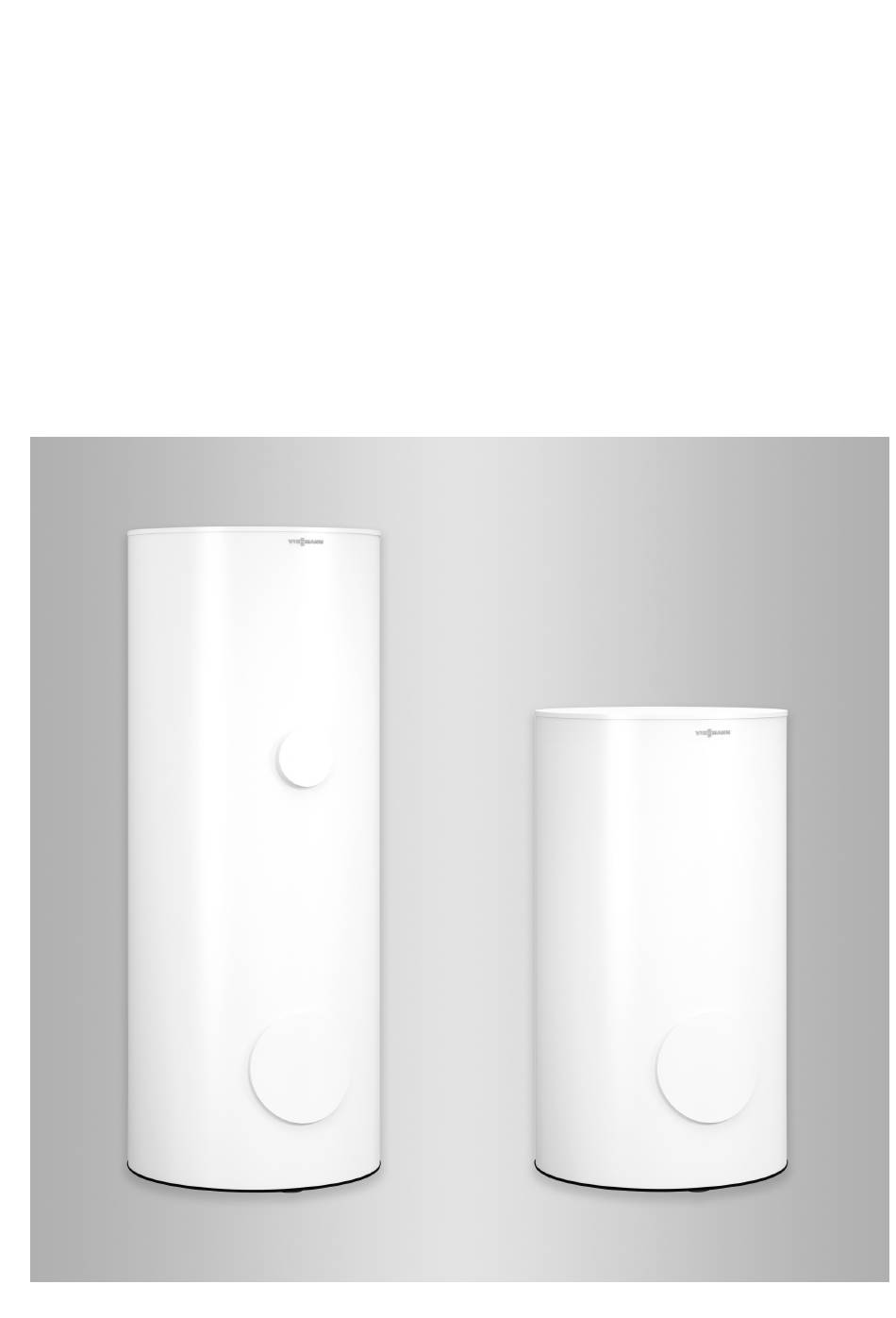

Viessmann Vitocell 100-V CVWC Montage- Und Serviceanleitung Für Die Fachkraft
Innenbeheizter speicher-wassererwärmer, 200 l, 250 l und 300 l
Vorschau ausblenden
Andere Handbücher für Vitocell 100-V CVWC:
- Serviceanleitung (48 Seiten) ,
- Montage- und serviceanleitung für die fachkraft (28 Seiten) ,
- Montageanleitung für die fachkraft (24 Seiten)
Verwandte Anleitungen für Viessmann Vitocell 100-V CVWC
Inhaltszusammenfassung für Viessmann Vitocell 100-V CVWC
- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitocell 100-V Typ CVWC Innenbeheizter Speicher-Wassererwärmer, 200 l, 250 l und 300 l VITOCELL 100-V Bitte aufbewahren! 6200624 DE 7/2023...
-
Seite 2: Erläuterung Der Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden. -
Seite 3: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise (Fortsetzung) Achtung Gefahr Durch elektrostatische Entladung Abgebrochene Kleinteile von Isolie- können elektronische Baugruppen rungsmaterial können durch Einat- beschädigt werden. men oder Verschlucken zu Tod Vor den Arbeiten geerdete Objekte, durch Ersticken führen. z. B. Heizungs- oder Wasserrohre Kinder nicht im Aufstellraum spie- ■... - Seite 4 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zuge- lassener Komponenten sowie nicht genehmigte Änderungen und Umbauten können die Sicherheit beeinträchtigen und die Gewähr- leistung einschränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.
-
Seite 5: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Information Entsorgung der Verpackung ..............Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Anlagenbeispiele ................■ Wartungsteile und Ersatzteile ............. ■ Inspektion und Wartung ................. Montagevorbereitung Übersicht Anschlüsse ................Anschlüsse 200 l ................■ Anschlüsse 250 l, 300 l ............... 10 ■... -
Seite 6: Information Entsorgung Der Verpackung
Information Entsorgung der Verpackung Verpackungsabfälle gemäß den gesetzlichen Festle- gungen der Verwertung zuführen. DE: Nutzen Sie das von Viessmann organisierte Ent- sorgungssystem. AT: Nutzen Sie das gesetzliche Entsorgungssystem ARA (Altstoff Recycling Austria AG, Lizenznum- mer 5766). CH: Verpackungsabfälle werden vom Heizungs-/ Lüftungsfachbetrieb entsorgt. -
Seite 7: Produktinformation
Geeignet für Anlagen nach DIN 1988, EN 12828 und zur Trinkwassererwärmung in Verbindung mit Wärme- DIN 4753. pumpen, Heizkesseln, Wandgeräten, Solaranlagen, Elektro-Heizeinsatz-EHE. Anlagenbeispiele Verfügbare Anlagenbeispiele: Siehe www.viessmann-schemes.com. Wartungsteile und Ersatzteile Wartungsteile und Ersatzteile können Sie direkt online identifizieren und bestellen. Viessmann Partnershop Viessmann Ersatzteil-App Login: www.viessmann.com/etapp https://shop.viessmann.com/... -
Seite 8: Inspektion Und Wartung
Information Inspektion und Wartung Gemäß DIN 1988 sind Besichtigung und (falls erfor- derlich) Reinigung spätestens 2 Jahre nach Inbetrieb- nahme und danach bei Bedarf durchzuführen. -
Seite 9: Montagevorbereitung Übersicht Anschlüsse
Montagevorbereitung Übersicht Anschlüsse Anschlüsse 200 l Abb. 1 Rückseite Abb. 2 Vorderseite Montageposition für Elektronikeinheit Fremdstrom- Fremdstromanode anode Besichtigungs- und Reinigungsöffnung mit Tauchhülse Speichertemperatursensor Flanschabdeckung Prozessinjektionsstopfen Auch geeignet zum Einbau eines Elektro-Heizein- Nicht öffnen. Nichts anschließen. satzes. Kaltwasser/Entleerung Heizwasserrücklauf Zirkulation Heizwasservorlauf Warmwasser... -
Seite 10: Anschlüsse 250 L, 300 L
Montagevorbereitung Übersicht Anschlüsse (Fortsetzung) Anschlüsse 250 l, 300 l Abb. 3 Rückseite Abb. 4 Vorderseite Montageposition für Elektronikeinheit Fremdstrom- Fremdstromanode anode Muffe für Elektro-Heizeinsatz-EHE Zirkulation Nur bei 250 l und 300 l. Tauchhülse Speichertemperatursensor Besichtigungs- und Reinigungsöffnung mit Prozessinjektionsstopfen Flanschabdeckung Nicht öffnen. -
Seite 11: Montageablauf
Montageablauf Speicher-Wassererwärmer auspacken Abb. 5 Speicher-Wassererwärmer einbringen Der Speicher-Wassererwärmer kann auf 2 Arten zum Aufstellort transportiert werden. -
Seite 12: Transport Durch Rollen Des Speicher-Wassererwärmers
Montageablauf Speicher-Wassererwärmer einbringen (Fortsetzung) Transport durch Rollen des Speicher-Wassererwärmers Abb. 6 Transport durch Tragen des Speicher-Wassererwärmers Achtung Verwendung von Tragegriffen zum Transport mit einem Kran kann den Speicher-Wassererwärmer beschä- digen. Speicher-Wassererwärmer mit Hilfe aller Tragehilfen zum Aufstellort tragen. Abb. 7 Speicher-Wassererwärmer aufstellen Gefahr Hinweis... -
Seite 13: Montageablauf
Montageablauf Speicher-Wassererwärmer aufstellen (Fortsetzung) Speicher-Wassererwärmer mit Elektro-Heizeinsatz-EHE aufstellen Montageanleitung Elektro-Heizeinsatz-EHE Hinweis Für Wartungsarbeiten die Mindestabstände zur Wand einhalten. Hinweis Die unbeheizte Länge eines bauseits eingesetzten ■ Einschraubheizkörpers muss min. 100 mm betragen. ■ Der Einschraubheizkörper muss für emaillierte Spei- cher-Wassererwärmer geeignet sein. Abb. -
Seite 14: Fremdstromanode Elektrisch Anschließen
Montageablauf Fremdstromanode elektrisch anschließen 2. Elektronikeinheit Fremdstromanode an der Titana- node elektrisch anschließen. 3. Nach Befüllung des Speicher-Wassererwärmers, die Elektronikeinheit Fremdstromanode am Netz elektrisch anschließen. Nicht an der Steckdose oder der Regelung des Wärmeerzeugers anschlie- ßen. Abb. 11 Elektronikeinheit Fremdstromanode Netzanschluss für Elektronikeinheit Fremdstromanode Gefahr Das Berühren spannungsführender Bauteile... - Seite 15 Montageablauf Fremdstromanode elektrisch anschließen (Fortsetzung) Signale der Elektronikeinheit Fremdstromanode Farbe der LED Bedeutung Akkustisches Signal Fehler, z. B. Abfolge Kurzschluss 5 kurze Signaltöne im 3-Sekunden-Takt ■ ■ Kein Wasser im Speicher- 5 min Pause ■ ■ Wassererwärmer 5 kurze Signaltöne im 3-Sekunden-Takt ■...
-
Seite 16: Deckel Und Abdeckhaube Montieren. Typenschild Aufkleben
Montageablauf Deckel und Abdeckhaube montieren. Typenschild aufkleben Abb. 13 Aussparung im Deckel für Kabelführung Typenschild... -
Seite 17: Schutzhauben Abnehmen
Montageablauf Schutzhauben abnehmen 1. Schutzhaube an der Kunststofflasche aufziehen. Gewinde freilegen. Achtung Die Schutzhauben sind nicht wasserdicht. Ungenutzte Anschlüsse bauseits abdichten. Abb. 14 Schutzhaube hydraulische Anschlüsse Heizwasserseitig anschließen ■ Alle Rohrleitungen mit lösbaren Verbindungen anschließen. Nicht benötigte Anschlüsse bauseits abdichten. ■... -
Seite 18: Sicherheitsventil
Montageablauf Trinkwasserseitig anschließen (Fortsetzung) Anschluss der Zirkulationspumpe: ■ – Anschluss an der Regelung des Wärmeerzeugers, falls diese mit einem Zirkulationspumpenanschluss ausgerüstet ist. – Anschluss mit Zeitschaltuhr, falls an der Regelung des Wärmeerzeugers kein Zirkulationspumpenan- schluss vorhanden ist. Anschluss über Zeitschaltuhr. –... -
Seite 19: Potenzialausgleich Anschließen
Montageablauf Trinkwasserseitig anschließen (Fortsetzung) Die Ausblaseleitung des Sicherheitsventils darf nicht Empfehlung: Sicherheitsventil über der Oberkante des verschlossen werden. Der Überdruck kann die Anlage Speicher-Wassererwärmers montieren. Dadurch beschädigen. Austretendes Wasser muss gefahrlos braucht der Speicher-Wassererwärmer bei Arbeiten und sichtbar in eine Entwässerungseinrichtung abge- am Sicherheitsventil nicht entleert werden. -
Seite 20: Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung
Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Speicher-Wassererwärmer füllen..................21 • • 2. Anlage außer Betrieb nehmen.................... 21 • • • 3. Sicherheitsventile auf Funktion prüfen •... -
Seite 21: Speicher-Wassererwärmer Füllen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer füllen 1. Speicher-Wassererwärmer trinkwasserseitig füllen. 2. Heiz- und trinkwasserseitige Verschraubungen und Elektro-Heizeinsatz-EHE auf Dichtheit prüfen. Falls Hinweis erforderlich, Verschraubungen nachziehen. Falls der Speicher-Wassererwärmer unter Druck steht, Flanschdeckel mit einem Anzugsdrehmo- 3. Sicherheitsventile nach den Angaben des Herstel- ment von 25 Nm nachziehen. -
Seite 22: Speicher-Wassererwärmer Wieder In Betrieb Nehmen
Erstinbetriebnahme, Inspektion, Wartung Speicher-Wassererwärmer innen reinigen (Fortsetzung) Gefahr 6. Reinigungsmittel vollständig ablassen. Rückstände von Reinigungsmitteln können Vergiftungen verursachen. 7. Speicher-Wassererwärmer nach der Reinigung Herstellerangaben des Reinigungsmittels gründlich spülen. beachten. Achtung Salzsäurehaltige Reinigungsmittel können den Innenraum beschädigen. Keine salzsäurehaltigen Reinigungsmittel verwenden. Fest haftende Beläge, die nicht mit einem Hoch- druckreiniger beseitigt wurden, mit einem chemi- schen Reinigungsmittel entfernen. -
Seite 23: Protokolle
Protokolle Protokolle Erstinbetriebnahme Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch: Wartung/Service Wartung/Service Wartung/Service Durch:... -
Seite 24: Technische Daten
Technische Daten Technische Daten Vitocell 100-V, Typ CVWC CVWC Speicherinhalt (AT: Tatsächlicher Wasserinhalt) DIN-Register-Nr. Beantragt Bereitschaftswärmeaufwand kWh/24h 1,22 1,31 1,54 bei 45 K Temperaturdifferenz Heizwasserinhalt 14,5 16,5 Bruttovolumen Abmessungen Länge a ( Gesamtbreite b Höhe c 1229 1430 1697 Kippmaß 1365 1548 1790... - Seite 25 Technische Daten Technische Daten (Fortsetzung) Technische Daten Elektro-Heizeinsatz-EHE Leistungsbereich Max. 6 Nennaufnahme Normalbe- trieb/Schnellaufheizung Nennspannung 1/N/PE 3/PE 230 V/50 Hz 400 V/50 Hz Nennstrom 17,4 Gewicht Schutzart IP45...
-
Seite 26: Entsorgung
Entsorgung Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- Wir empfehlen, das von Viessmann organisierte Ent- ten und Betriebsstoffe der Anlage gehören nicht in den sorgungssystem zu nutzen. Betriebsstoffe (z. B. Wär- Hausmüll. meträgermedien) können über die kommunale Sam- Zur Außerbetriebnahme die Anlage spannungsfrei... -
Seite 27: Bescheinigungen
Bescheinigungen Konformitätserklärung Wir, die Viessmann Climate Solutions SE, D-35108 Allendorf, erklären in alleiniger Verantwortung, dass das bezeichnete Produkt in Konstruktion und Betriebs- verhalten den europäischen Richtlinien und den ergänzenden nationalen Anforderungen entspricht. Die Konformitätserklärung ist mit Hilfe der Herstell-Nr. unter folgender Internetadresse zu finden: DE: www.viessmann.de/eu-conformity... -
Seite 28: Stichwortverzeichnis
Fremdstromanode – elektrisch anschließen..........14 Technische Daten............24 Technische Daten Elektro-Heizeinsatz-EHE....24 Trinkwasserseitig anschließen........17 Heizwasserseitig anschließen........17 Viessmann Ges.m.b.H. Viessmann Climate Solutions SE A-4641 Steinhaus bei Wels 35108 Allendorf Telefon: 07242 62381-110 Telefon: 06452 70-0 Telefax: 07242 62381-440 Telefax: 06452 70-2780 www.viessmann.at...
